Victron Cerbo GX MK3 – leistungsstarke GX-Systemzentrale mit schnellerem Prozessor für Node-RED & VRM

Der Victron Cerbo GX MK3 ist das zentrale Kommunikations-, Überwachungs- und Steuergerät für umfangreiche Victron Energiesysteme.

Er sammelt Informationen aus Wechselrichtern, Ladegeräten, MPPT-Solarreglern, Batteriemonitoren, Lithium-BMS, Energiezählern und Sensoren und führt sie in einer gemeinsamen Systemoberfläche zusammen.

Die dritte Generation übernimmt das umfangreiche Schnittstellenkonzept des Cerbo GX MK2, erhält jedoch einen deutlich schnelleren Prozessor. Genau dieser Punkt macht den MK3 besonders interessant für Systeme, die über die reine Überwachung hinausgehen.

Deutlich mehr Rechenleistung

Der wichtigste Unterschied zum Cerbo GX MK2 ist die gesteigerte Prozessorleistung.

Für ein normales Victron-System mit VRM-Überwachung, ESS-Regelung und einigen angeschlossenen Geräten war bereits der MK2 ausreichend leistungsfähig. Die zusätzliche Rechenleistung des MK3 schafft jedoch deutlich mehr Reserven für komplexe Automatisierungen und zusätzliche Softwarefunktionen.

Besonders relevant ist dies für:

• umfangreiche Node-RED-Flows
• viele gleichzeitig verarbeitete Messwerte
• komplexere logische Steuerungen
• virtuelle Geräte in Node-RED
• Signal K
• individuelle Dashboards
• umfangreiche MQTT- und Modbus-TCP-Kommunikation
• große Victron-Systeme mit vielen angeschlossenen Geräten

Victron weist selbst darauf hin, dass insbesondere Node-RED und Signal K vergleichsweise hohe Anforderungen an CPU und Arbeitsspeicher eines GX-Gerätes stellen. Victron Energy

Besonders interessant für Node-RED

Mit Venus OS Large kann Node-RED direkt auf einem kompatiblen GX-Gerät betrieben werden.

Damit lassen sich individuelle Automatisierungen realisieren, die weit über die normalen Einstellmöglichkeiten eines Victron-Systems hinausgehen.

Beispiele sind:

• Überwachung, ob ein MPPT-Solarregler ausfällt
• individuelle Alarmbedingungen
• automatische Generatorsteuerungen
• lastabhängige Verbrauchersteuerungen
• Auswertung externer Sensoren
• MQTT-Datenaustausch
• virtuelle Sensoren und Geräte
• individuelle Systemlogik

Seit Venus OS 3.60 können über Node-RED zusätzlich virtuelle Victron-Geräte erzeugt werden, beispielsweise für Batterien, PV-Wechselrichter, Temperatur- und Tanksensoren, Energiezähler, GPS oder elektrische Antriebe. Victron Energy

Gerade für solche Anwendungen ist die höhere Prozessorleistung des Cerbo GX MK3 ein wesentlicher Vorteil.

Zentrale Überwachung des gesamten Victron-Systems

Der Cerbo GX sammelt die Daten aller angeschlossenen Geräte und stellt sie über eine zentrale Benutzeroberfläche zur Verfügung.

Auf einen Blick lassen sich beispielsweise überwachen:

• Ladezustand der Batterie
• Batteriespannung und Batteriestrom
• Solarleistung
• AC-Verbrauch
• Landstrom beziehungsweise Netzbezug
• Wechselrichterleistung
• Ladeleistung
• Tankfüllstände
• Temperaturen
• Generatorbetrieb

Die Bedienung erfolgt wahlweise über Browser, Smartphone, Tablet, GX Touch oder aus der Ferne über das VRM Portal.

VRM – Fernüberwachung über das Internet

Über Ethernet oder WLAN kann der Cerbo GX mit dem Internet verbunden werden.

Die Anlagendaten werden anschließend im kostenlosen Victron Remote Management Portal – VRM dargestellt.

Damit lassen sich Systeme praktisch weltweit überwachen.

Neben aktuellen Messwerten stehen historische Daten, Diagramme, Ereignisse und Alarme zur Verfügung. Über Remote Console können zudem zahlreiche Einstellungen aus der Ferne vorgenommen werden.

Der Cerbo GX MK3 wird vom VRM bereits als eigenes GX-Gerät unterstützt. Victron Energy

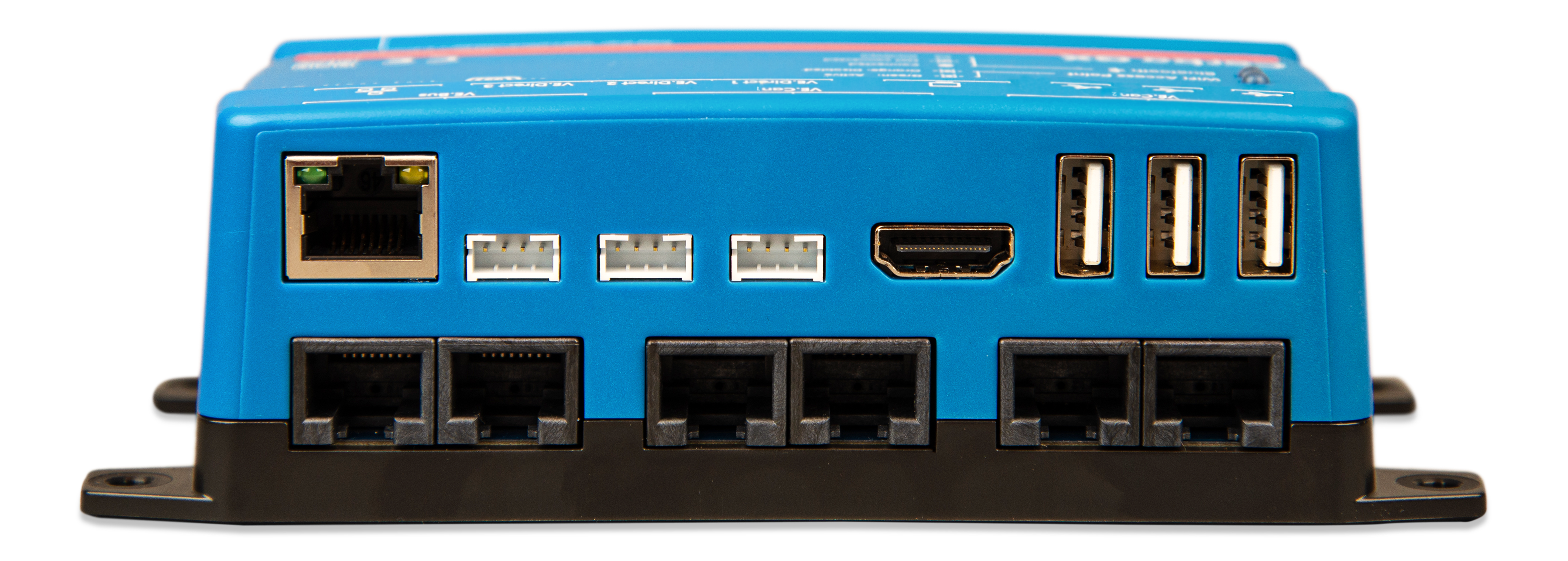

Drei VE.Direct-Anschlüsse

Drei galvanisch getrennte VE.Direct-Schnittstellen ermöglichen die direkte Verbindung beispielsweise mit:

• SmartSolar MPPT
• SmartShunt
• BMV-Batteriemonitoren
• Phoenix Wechselrichtern mit VE.Direct

Insgesamt können bis zu 15 VE.Direct-Geräte angebunden werden, weitere Geräte beispielsweise über USB-zu-VE.Direct-Schnittstellen. Victron Energy

VE.Bus für MultiPlus und Quattro

Über VE.Bus wird der Cerbo GX mit kompatiblen Victron Wechselrichter-/Ladegeräten verbunden.

Dazu gehören insbesondere:

• MultiPlus
• MultiPlus-II
• Quattro
• Quattro-II
• EasySolar-II

Damit erhält der Cerbo Zugriff auf Betriebszustände, Ladeleistungen, AC-Ströme, Netzversorgung, Wechselrichterzustände und viele weitere Systeminformationen.

Auch ESS-Systeme werden zentral über das GX-Gerät koordiniert.

Zwei VE.Can-Schnittstellen

Wie beim Cerbo GX MK2 stehen zwei VE.Can-Schnittstellen zur Verfügung.

Dabei ist eine VE.Can-Schnittstelle galvanisch isoliert, die zweite nicht isoliert. Victron Energy

Darüber lassen sich beispielsweise:

• SmartSolar MPPT mit VE.Can
• Lynx Smart BMS
• Lithium-Batteriesysteme
• Energiezähler
• weitere CAN-basierte Geräte

integrieren.

Die zwei CAN-Schnittstellen bieten insbesondere bei umfangreichen Systemen deutlich mehr Flexibilität als GX-Geräte mit nur einem CAN-Anschluss.

Ethernet, WLAN und Bluetooth

Für Netzwerk und Konfiguration stehen mehrere Möglichkeiten zur Verfügung.

Ethernet ermöglicht eine besonders stabile kabelgebundene Netzwerkverbindung.

Zusätzlich besitzt der Cerbo GX integriertes 2,4-GHz-WLAN inklusive Access-Point-Funktion.

Bluetooth ermöglicht insbesondere eine schnelle Erstkonfiguration beziehungsweise Verbindung über VictronConnect.

Drei vollwertige USB-Anschlüsse

Der Cerbo GX MK2 besitzt drei vollwertige USB-Host-Anschlüsse; dieses Schnittstellenkonzept wird beim MK3 beibehalten.

Über USB können beispielsweise zusätzliche VE.Direct-Schnittstellen, GPS-Empfänger oder kompatible Erweiterungen angeschlossen werden. Victron Energy

Vier Tankfüllstandseingänge

Vier Eingänge stehen für resistive Tankgeber zur Verfügung.

Dadurch können Tankfüllstände direkt vom Cerbo GX erfasst und sowohl lokal als auch im VRM Portal angezeigt werden.

Dies ist insbesondere bei Marine- und Reisemobilanwendungen interessant.

Vier Temperatureingänge

Vier Anschlüsse stehen für kompatible Victron Temperatursensoren zur Verfügung.

Damit können beispielsweise:

• Batterietemperatur
• Maschinenraumtemperatur
• Kühlschranktemperatur
• Außen- oder Innenraumtemperatur

überwacht werden.

Vier digitale Eingänge

Vier digitale Eingänge können für unterschiedliche Statussignale verwendet werden.

Beim MK2 unterstützen diese Eingänge auch die Impulszählung. Victron Energy

Damit lassen sich externe Schalter, Alarmkontakte oder andere potentialfreie Signale in das GX-System integrieren.

Zwei programmierbare Relais

Der Cerbo GX verfügt über zwei Wechselkontaktrelais.

Diese können für Steuerungs- oder Alarmaufgaben verwendet werden, beispielsweise:

• Generator Start/Stopp
• Alarmweitergabe
• Verbrauchersteuerung
• individuelle Node-RED-Funktionen

Die Relaiskontakte sind bis 6 A bei 30 V DC beziehungsweise 1 A bei 70 V DC belastbar; bei Wechselspannung nennt Victron 6 A bei 125 V AC. Victron Energy

GX Touch direkt anschließbar

Über HDMI und USB kann ein optionales GX Touch 50 oder GX Touch 70 angeschlossen werden.

Damit erhält das System ein fest eingebautes Touchdisplay für die lokale Bedienung.

Ein Display ist für den Betrieb des Cerbo GX jedoch nicht erforderlich.

Die komplette Bedienung ist alternativ über Browser, VictronConnect, Remote Console oder VRM möglich.

MicroSD-Karte

Ein MicroSD-Steckplatz ermöglicht unter anderem lokale Datenaufzeichnung und Firmwarefunktionen.

Unterstützt werden MicroSD-Karten bis 32 GB. Victron Energy

Versorgung von 8 bis 70 V DC

Mit einem sehr weiten Versorgungsspannungsbereich von 8–70 V DC kann der Cerbo GX direkt in 12-, 24- und 48-V-Batteriesystemen eingesetzt werden. Victron Energy

Kompakte Bauform

Mit nur 78 × 154 × 48 mm benötigt die Systemzentrale wenig Einbauraum.

Die Montage erfolgt direkt an einer Wand oder mit optionalem Adapter auf einer 35-mm-DIN-Schiene. Victron Energy
