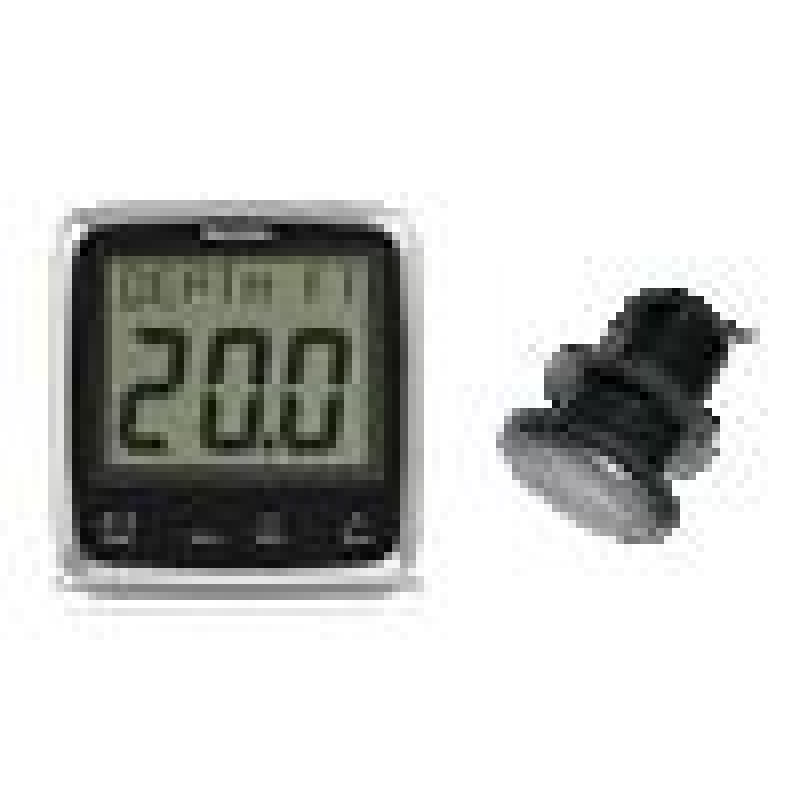

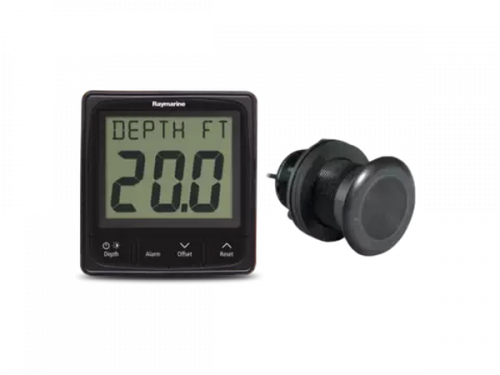

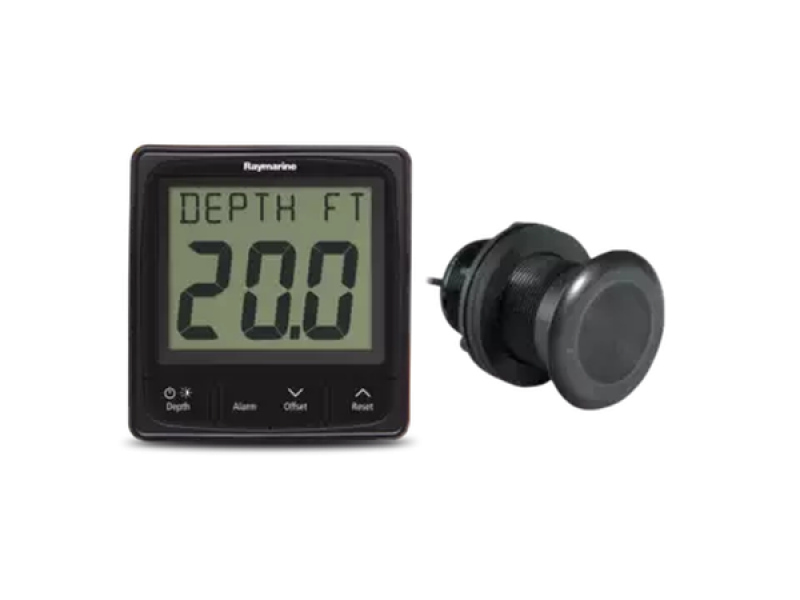

Raymarine i50 Echolot System mit P319 Durchbruchgeber E70148 / M78713-PZ
Raymarine i50 Echolot System mit P319 Durchbruchgeber E70148 / M78713-PZ
(Art.Nr.: RAY-E70148)
Das Raymarine i50 Echolot System E70148 kombiniert das digitale i50 Depth Instrument mit dem P319 Kunststoff-Durchbruchgeber M78713-PZ für die Tiefenmessung. Es eignet sich für Segelboote, Motorboote, Yachten und RIBs, bei denen eine gut ablesbare separate Tiefenanzeige benötigt wird.

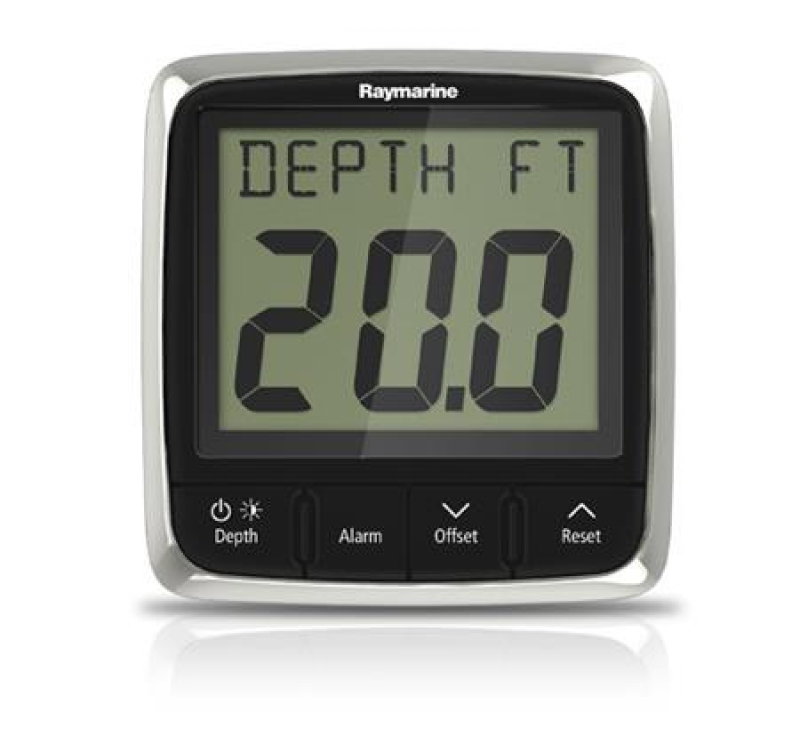

Das i50 Depth zeigt die aktuelle Wassertiefe in Echtzeit an. Zusätzlich können minimale und maximale Tiefe sowie der Tiefentrend dargestellt werden. Akustische und sichtbare Alarme für Flachwasser, Ankerbereich und Tiefenwasser unterstützen die Navigation in flachen oder wechselnden Gewässern.
Die kontrastreiche LCD-Anzeige mit großen Ziffern und roter Hintergrundbeleuchtung ist auf gute Ablesbarkeit bei Tag und Nacht ausgelegt. Das Instrument unterstützt lokale und gruppenweise Dimmung kompatibler Raymarine Geräte.
Der enthaltene P319 ist ein flacher Kunststoff-Durchbruchgeber für analoge Tiefeninstrumente. Das Gehäuse sitzt nahezu bündig im Rumpf und reduziert dadurch Turbulenzen unter dem Boot. Der rechtwinklige Kabelausgang spart Einbauhöhe und schützt den Kabelanschluss vor mechanischer Belastung.
Artikelnummer System: E70148
Systembezeichnung: i50 Depth Pack mit Durchbruchgeber
Instrument: i50 Depth / i50 Echolot
Geber: P319 Low Profile Depth Transducer
Artikelnummer Geber: M78713-PZ
Messfunktion: Tiefe
Anzeige: digitale Tiefenanzeige
Zusatzanzeigen: minimale Tiefe, maximale Tiefe, Tiefentrend
Alarme: Flachwasser-, Anker- und Tiefenwasseralarm
Display: kontrastreiche LCD-Anzeige mit großen Ziffern
Hintergrundbeleuchtung: rot
Dimmfunktion: lokale und gruppenweise Dimmung kompatibler Raymarine Geräte
Netzwerk-Kompatibilität: SeaTalkng, NMEA 2000 und SeaTalk kompatibel
Betriebsart: Master mit eigenem Geber oder Repeater über Netzwerk
Anschlüsse Instrument: 2 × SeaTalkng, Geberanschlüsse
NMEA 2000 LEN: 4
Nennspannung Instrument: 12 V DC
Spannungsbereich Instrument: 10–16 V DC
Stromaufnahme Instrument: 45–65 mA nur Display, maximal 200 mA mit angeschlossenem Geber
Leistungsaufnahme: typisch < 1 W nur Display, maximal 2,4 W mit angeschlossenem Geber
Abmessungen Instrument: 110 × 115 × 44 mm
Betriebstemperatur Instrument: -20 °C bis +55 °C
Lagertemperatur Instrument: -30 °C bis +70 °C
Relative Luftfeuchtigkeit: max. 93 %
Wasserschutz Instrument: IPX6
Konformität: Europa 2004/108/EG
Geberbauform: Kunststoff-Durchbruchgeber, Low Profile
Frequenz P319: 200 kHz
Abstrahlwinkel P319: 14°
Bohrlochdurchmesser P319: 51 mm
Geeignete Rumpfmaterialien laut Raymarine: GFK und Metall
Kabelausgang P319: rechtwinklig
Kabellänge P319: 14 m laut Raymarine Produktliste
Kompatibilität P319 laut Raymarine: i40 Depth, i50 Depth, iTC-5, ST60+ Depth und vergleichbare analoge Tiefeninstrumente
Das Raymarine i50 Echolot System E70148 ist passend, wenn eine separate Tiefenanzeige mit Durchbruchgeber benötigt wird. Es ist die Systemvariante mit i50 Depth Display und P319 Tiefengeber.
Der P319 ist ein reiner Tiefengeber. Er liefert keine Geschwindigkeits- oder Wassertemperaturdaten. Für kombinierte Anzeige von Tiefe, Geschwindigkeit, Logdaten und Wassertemperatur ist stattdessen ein i50 Tridata System mit zusätzlichem Geschwindigkeits-/Temperaturgeber zu prüfen.
Die Low-Profile-Bauform des P319 ist sinnvoll, wenn ein flacher Durchbruchgeber mit geringem Strömungswiderstand gewünscht ist. Raymarine nennt GFK- und Metallrümpfe als geeignete Rumpfmaterialien.
Das i50 Depth kann direkt mit dem mitgelieferten Geber als Master-Anzeige betrieben werden. Alternativ kann es Tiefendaten aus einem SeaTalkng-, NMEA-2000- oder SeaTalk-Netzwerk als Repeater anzeigen, sofern eine passende Datenquelle vorhanden ist.
Wichtig zur Variantenabgrenzung: E70059 ist nur das i50 Depth Display ohne Geber. E70148 ist das i50 Echolot System mit P319 Durchbruchgeber M78713-PZ.
Raymarine i50 Depth / Echolot Instrument
Raymarine P319 Kunststoff-Durchbruchgeber M78713-PZ
Sonnenabdeckung passend zu i70s, p70s, p70Rs und eS-Serie
Frontblende passend zu i70s, p70s, p70Rs und eS-Serie
Dichtung
Sonnenabdeckung passend zu a-, c- und e-Serie
Frontblende passend zu a-, c- und e-Serie
SeaTalkng Spur-Kabel 400 mm
SeaTalkng Blindstopfen
4 × Befestigungsschrauben
Dokumentation
