Raymarine i40 Bidata System mit P371/P7 Durchbruchgebern E70145
Raymarine i40 Bidata System mit P371/P7 Durchbruchgebern E70145
(Art.Nr.: RAY-E70145)

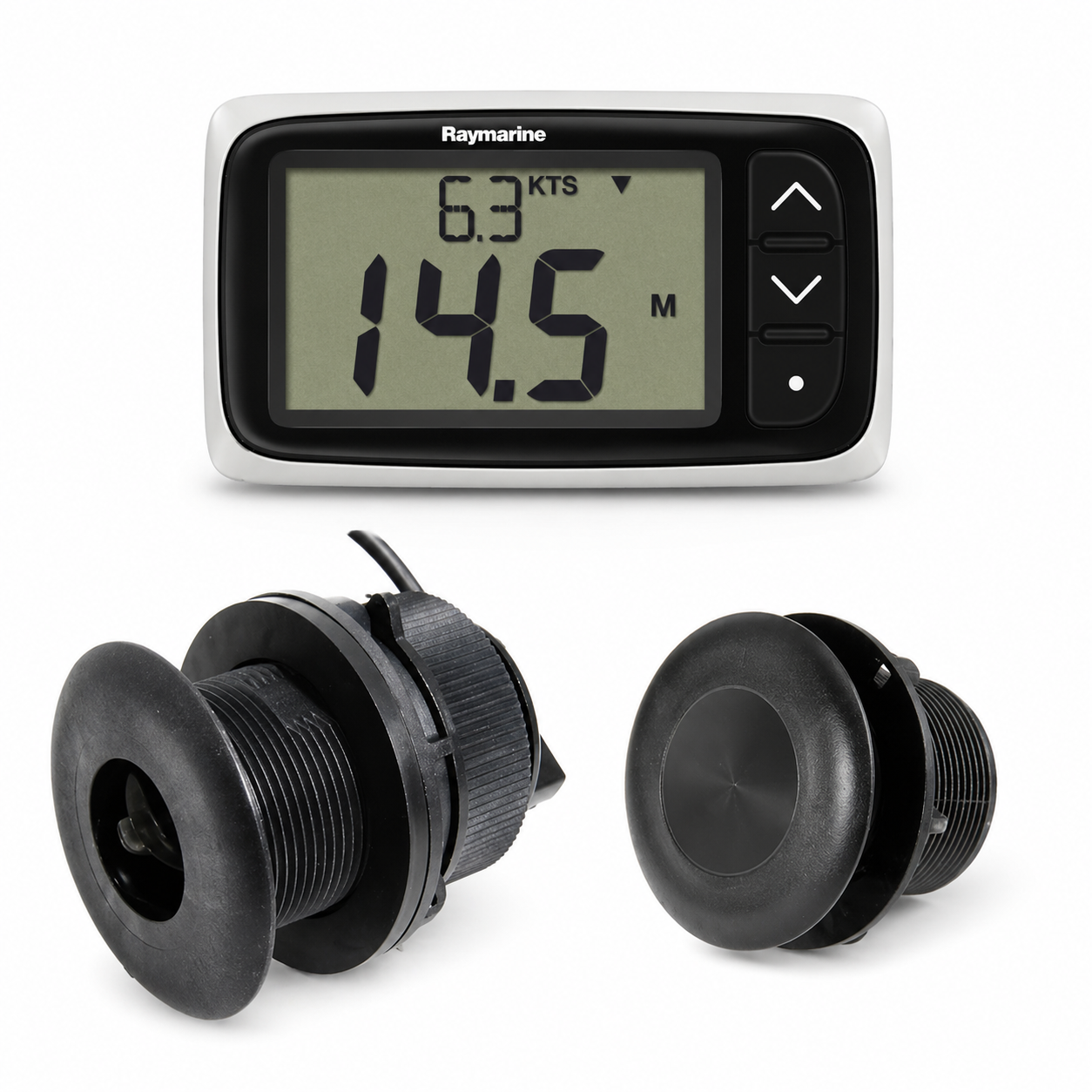

Das Raymarine i40 Bidata System E70145 kombiniert das kompakte i40 Bidata Instrument mit zwei Durchbruchgebern für Tiefe, Geschwindigkeit und Wassertemperatur. Das System eignet sich für kleinere Motorboote, Yachten und RIBs, bei denen mehrere Basisdaten auf einem übersichtlichen Instrument angezeigt werden sollen.

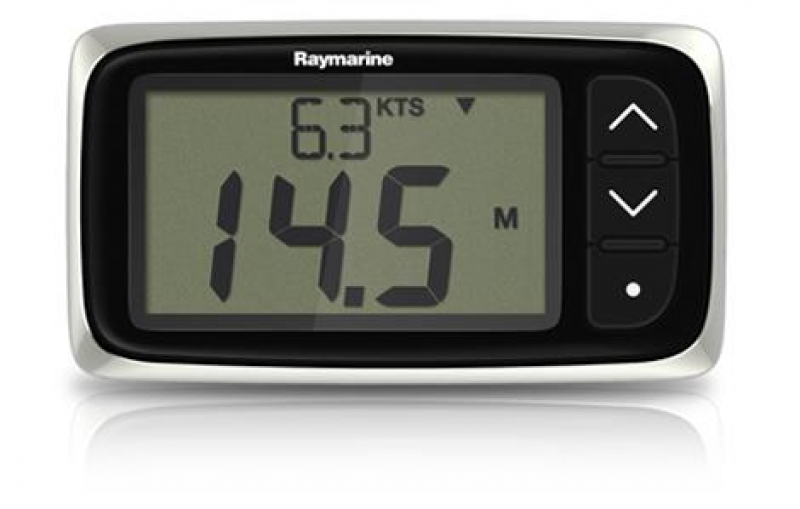

Das i40 Bidata zeigt zwei Datensätze gleichzeitig an. Tiefe, Geschwindigkeit, Logdaten und Wassertemperatur können je nach Einstellung in großen oder kleineren Ziffern dargestellt werden. Die klare LCD-Anzeige, die großen Bedientasten und die rote Hintergrundbeleuchtung unterstützen die Ablesbarkeit bei unterschiedlichen Lichtverhältnissen.
Zum System gehören der P371 Speed/Temp Shorty Durchbruchgeber für Geschwindigkeit und Wassertemperatur sowie der P7 D Shorty Tiefen-Durchbruchgeber. Beide Geber sind für Einbausituationen mit begrenztem Platz unter dem Boden vorgesehen. Die Low-Profile-Bauform reduziert den Außenüberstand am Rumpf und die rechtwinkligen Kabelausgänge sparen Einbauhöhe im Innenbereich.
Die Einbindung erfolgt über SeaTalk. Für die Anbindung an SeaTalkng-Systeme wird der optionale Raymarine SeaTalk-zu-SeaTalkng-Konverter E22158 benötigt.
Artikelnummer System: E70145
Systembezeichnung: i40 Bidata Through Hull Pack
Instrument: i40 Bidata
Geber Geschwindigkeit/Temperatur: P371 S/T Shorty Durchbruchgeber, Artikelnummer E26008
Geber Tiefe: P7 D Shorty Low Profile Durchbruchgeber, Artikelnummer E26009
Anzeigedaten: Tiefe, Geschwindigkeit, Logdaten, Wassertemperatur
Anzeigeformat: zwei Datensätze gleichzeitig, wählbar mit großen oder kleineren Ziffern
Display: LCD-Anzeige mit großen Ziffern
Hintergrundbeleuchtung: rot
Netzwerk: SeaTalk
SeaTalkng-Anbindung: über optionalen SeaTalk-zu-SeaTalkng-Konverter E22158
Betriebsart: Master mit eigenen Gebern oder Repeater über SeaTalk
Anschlüsse Instrument: SeaTalk, Geschwindigkeitsgeber, Tiefengeber
Nennspannung Instrument: 12 V DC
Spannungsbereich Instrument: 10–16 V DC
Stromaufnahme Instrument: typisch 35 mA, maximal 100 mA
Abmessungen Instrument: 128 × 72 × 35 mm
Betriebstemperatur Instrument: 0 °C bis +70 °C
Lagertemperatur Instrument: -30 °C bis +70 °C
Relative Luftfeuchtigkeit: max. 93 %
Wasserschutz Instrument: IPX6
Konformität Instrument: Europa 2004/108/EG
Geberausführung: Kunststoff-Shorty-Durchbruchgeber
Messfunktionen P371: Geschwindigkeit und Wassertemperatur
Messfunktion P7: Tiefe
Erforderlicher Freiraum unter Boden: 153 mm
Außenüberstand am Rumpf: 5 mm
Gesamthöhe P371: 75 mm
Gesamthöhe P7: 71 mm
Kabelausgang: rechtwinklig
Kabellänge je Geber: 10 m
Anschluss: ISO-Flachstecker
Besonderheit P371: selbstschließendes Ventil, P398 Senkgehäuse im Lieferumfang des Gebers
Kompatibilität der Geber laut Raymarine: i40, i50, ST40, ST60, ST60+, iTC-5 und weitere analoge Instrumente
Das Raymarine i40 Bidata System ist passend, wenn Tiefe, Geschwindigkeit, Logdaten und Wassertemperatur auf einem kompakten Instrument angezeigt werden sollen und die Geber als Durchbruchgeber montiert werden sollen.
Die beiden mitgelieferten Geber erfüllen unterschiedliche Aufgaben: Der P371 misst Geschwindigkeit und Wassertemperatur, der P7 misst die Tiefe. Für vollständige Bidata-Funktion werden daher beide Geber benötigt.
Die Shorty-Bauform ist besonders interessant, wenn unter dem Boden nur begrenzter Einbauraum vorhanden ist. Beide Geber benötigen nur 153 mm Freiraum. Der geringe Außenüberstand von 5 mm reduziert den Strömungswiderstand am Rumpf.
Für reine SeaTalk-Systeme kann das i40 Bidata direkt eingebunden werden. Für SeaTalkng-Systeme wird der separate SeaTalk-zu-SeaTalkng-Konverter E22158 benötigt. Wenn die Daten bereits im SeaTalk-Netzwerk vorhanden sind, kann das i40 Bidata auch als Repeater genutzt werden.
Wichtig zur Variantenabgrenzung: Dieses System ist die Durchbruchgeber-Variante mit P371 und P7. Für reine Tiefenanzeige genügt das i40 Echolot System. Für Installationen ohne Rumpfdurchbruch sind andere Geber- oder Systemvarianten zu prüfen.
Raymarine i40 Bidata Instrument
Raymarine P371 Speed/Temp Shorty Durchbruchgeber E26008
Raymarine P7 D Shorty Tiefen-Durchbruchgeber E26009
i40 Sonnenabdeckung
Dichtung
Klemmbügel
Gewindestange und Flügelmutter
SeaTalk-Stromkabel 1 m
Dokumentation
