Raymarine i60 Wind System mit Masteinheit E22078 30 m Kabel E70150

(Art.Nr.: RAY-E70150)

Mobile Preview: Raymarine i60 Wind System mit Masteinheit E22078 30 m Kabel E70150

Beschreibung

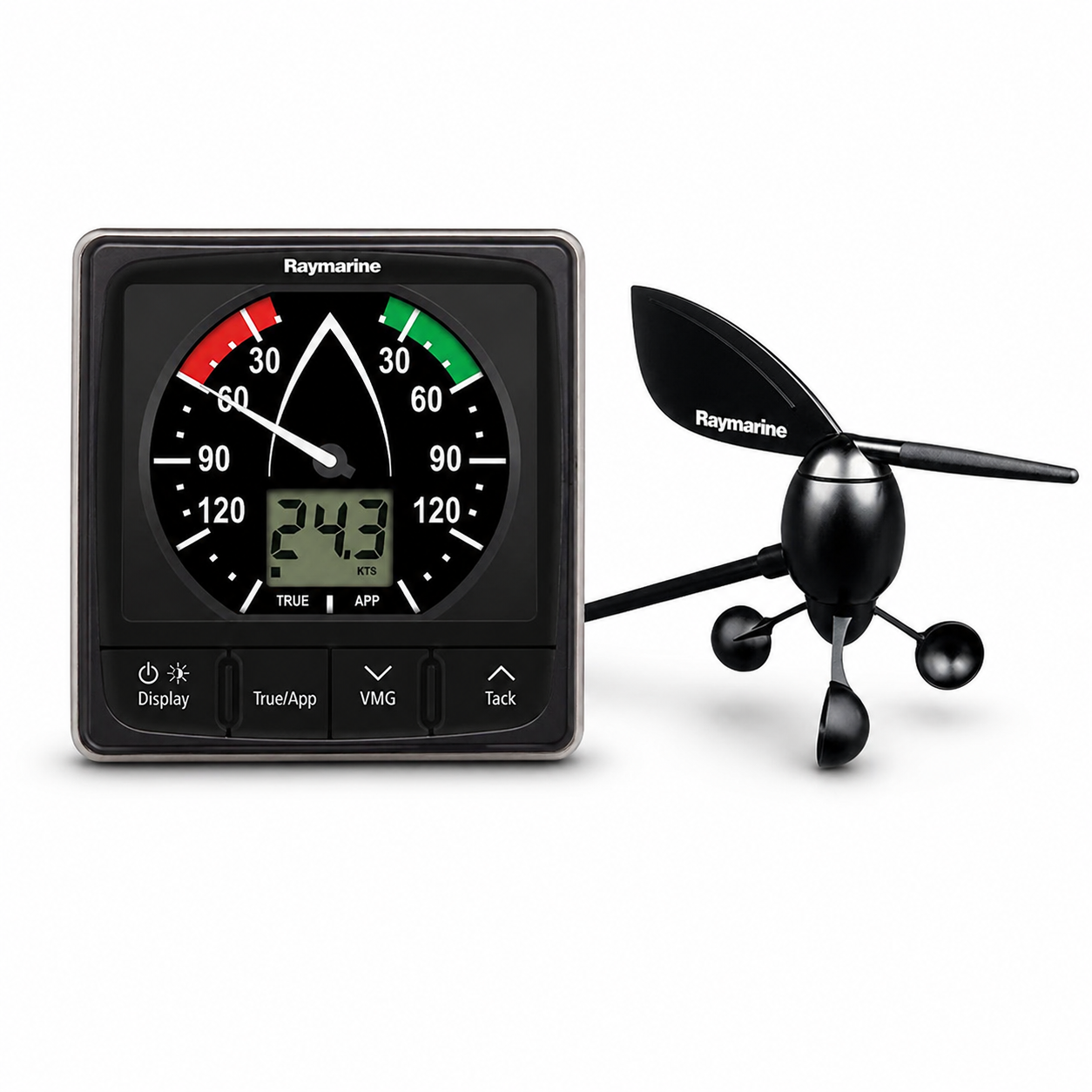

Das Raymarine i60 Wind System E70150 kombiniert das analoge i60 Wind Instrument mit der verkabelten Masttop-Windeinheit E22078. Das System ist für Segelboote sowie entsprechend ausgerüstete Motorboote vorgesehen, bei denen Windwinkel und Windgeschwindigkeit auf einem separaten Instrument angezeigt werden sollen.

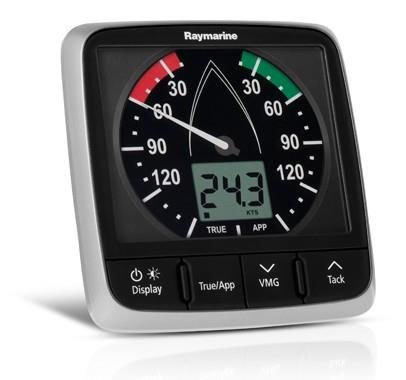

Das i60 Wind stellt den Windwinkel über eine gut ablesbare analoge Nadelanzeige dar. Zusätzlich zeigt das kontrastreiche LCD-Display unter anderem Windgeschwindigkeit, Beaufort, maximalen Wind, VMG und Wendewinkel an. Die rote Hintergrundbeleuchtung unterstützt die Ablesbarkeit bei Nacht und bei schlechten Lichtverhältnissen.

Das Instrument kann scheinbare Winddaten anzeigen und in Verbindung mit geeigneten weiteren Datenquellen im Netzwerk auch wahre Winddaten berechnen. Für wahre Windgeschwindigkeit und wahren Windwinkel sind passende Zusatzdaten wie Bootsgeschwindigkeit und gegebenenfalls weitere Netzwerkdaten erforderlich.

Die mitgelieferte Masteinheit E22078 ist die Kurzarmversion mit 300 mm Armlänge und 30 m Verbindungskabel. Raymarine beschreibt diese Ausführung als passende Variante für Kreuzfahrtsegelboote und Motorboote. Für leistungsorientierte Segelboote kann je nach Einbausituation die längere Masteinheit E22079 mit 600 mm Arm und 50 m Kabel sinnvoll sein.

Technische Daten

Artikelnummer System: E70150
Instrument: i60 Wind
Masteinheit: E22078, verkabelter Masttop-Windgeber mit kurzem Arm
Messdaten: Windrichtung / Windwinkel, Windgeschwindigkeit
Winddaten: scheinbare und wahre Windgeschwindigkeit, scheinbarer und wahrer Windwinkel bei vorhandenen Zusatzdaten
Anzeige Windwinkel: analoge Nadelanzeige für relativen Windwinkel von 000° bis 180°
Digitale Anzeigen: Windgeschwindigkeit, Beaufort, maximaler Wind, VMG, Wendewinkel
Display: analoges Windinstrument mit kontrastreichem LCD
Hintergrundbeleuchtung: rot
Dimmfunktion: lokale und gruppenweite Dimmung kompatibler Raymarine Geräte
Netzwerk-Kompatibilität: SeaTalkng, NMEA 2000 und SeaTalk kompatibel
Geberanschluss: integrierte Windgeberschnittstelle
Geeignete Geberarten: konventionelle Wind-Mastkopfeinheit oder Rotavecta-Mastkopfeinheit
Betriebsart: Master-Display mit eigenem Geber oder Repeater-Anzeige über Netzwerk
Anschlüsse Instrument: 2 × SeaTalkng, Geberanschlüsse
NMEA 2000 LEN: 4
Nennspannung Instrument: 12 V DC
Spannungsbereich Instrument: 10–16 V DC
Stromaufnahme: 45–65 mA nur Display, maximal 200 mA mit angeschlossenem Geber
Leistungsaufnahme: typisch < 1 W nur Display, maximal 2,4 W mit angeschlossenem Geber
Abmessungen Instrument: 110 × 115 × 44 mm
Betriebstemperatur Instrument: -20 °C bis +55 °C
Lagertemperatur Instrument: -30 °C bis +70 °C
Relative Luftfeuchtigkeit: max. 93 %
Wasserschutz Instrument: IPX6
Konformität Instrument: Europa 2004/108/EG

Masteinheit E22078: verkabelter Masttop-Windgeber
Armlänge: 300 mm
Kabellänge: 30 m
Ausführung: kurzer Arm
Einsatzbereich laut Raymarine: Kreuzfahrtsegelboote und Motorboote
Material laut Raymarine: eloxiertes Aluminium und UV-stabilisierter Kunststoff
Kompatibilität Masteinheit: i60 Wind, iTC-5, ST60+ und ST60

Kaufberatung

Das Raymarine i60 Wind System E70150 ist passend, wenn ein vollständiges Windinstrumenten-System mit Anzeige und Masteinheit benötigt wird. Es enthält das i60 Wind Instrument und die verkabelte Kurzarm-Masteinheit E22078 mit 30 m Kabel.

Die Kurzarm-Masteinheit E22078 ist laut Raymarine für Kreuzfahrtsegelboote und Motorboote vorgesehen. Für sportlichere Segelboote oder Einbausituationen, bei denen der Geber weiter aus gestörter Luftströmung herausgeführt werden soll, ist die Langarm-Masteinheit E22079 mit 600 mm Arm und 50 m Kabel zu prüfen.

Für scheinbare Winddaten genügt die angeschlossene Wind-Masteinheit. Für wahre Winddaten müssen zusätzlich geeignete Daten wie Bootsgeschwindigkeit im Netzwerk verfügbar sein.

Wenn bereits eine kompatible Wind-Masteinheit vorhanden ist, kann alternativ das i60 Wind Display E70061 ohne Geber verwendet werden. Wenn vorhandene analoge Windgeber in ein SeaTalkng-System eingebunden werden sollen, ist auch die Kombination mit dem iTC-5 zu prüfen.

Lieferumfang

Raymarine i60 Wind Instrument
Raymarine E22078 Masteinheit mit kurzem 300-mm-Arm
30 m Verbindungskabel
Montageblock für Mastkopf
Windfahnen-/Masttop-Geber-Baugruppe
Clip zum Fixieren der Arme
Anschlusskasten
Klemmenleiste
Montagematerial
SeaTalkng Spur-Kabel 400 mm
SeaTalkng Blindstopfen
Sonnenabdeckungen und Frontrahmen für i60 Instrument
Dichtung
Dokumentation
