Raymarine i40 Echolot System mit P66 Spiegelheckgeber E70143 / E26027-PZ

(Art.Nr.: RAY-E70143)

Mobile Preview: Raymarine i40 Echolot System mit P66 Spiegelheckgeber E70143 / E26027-PZ

Beschreibung

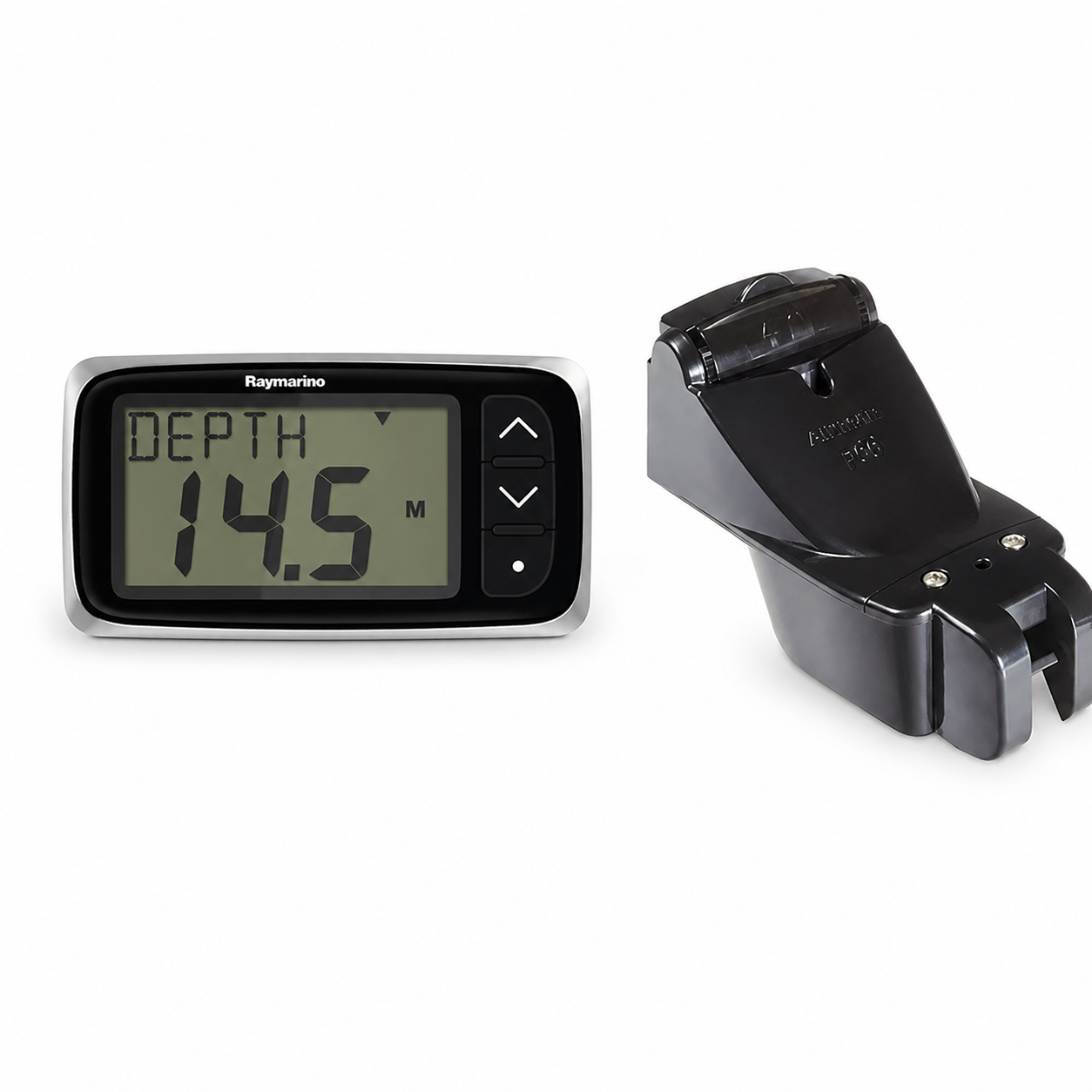

Das Raymarine i40 Echolot System kombiniert das kompakte i40 Depth Instrument mit einem P66 Spiegelheck-Tiefengeber. Es eignet sich für kleinere Motorboote, Yachten und RIBs, bei denen eine gut ablesbare separate Tiefenanzeige benötigt wird.

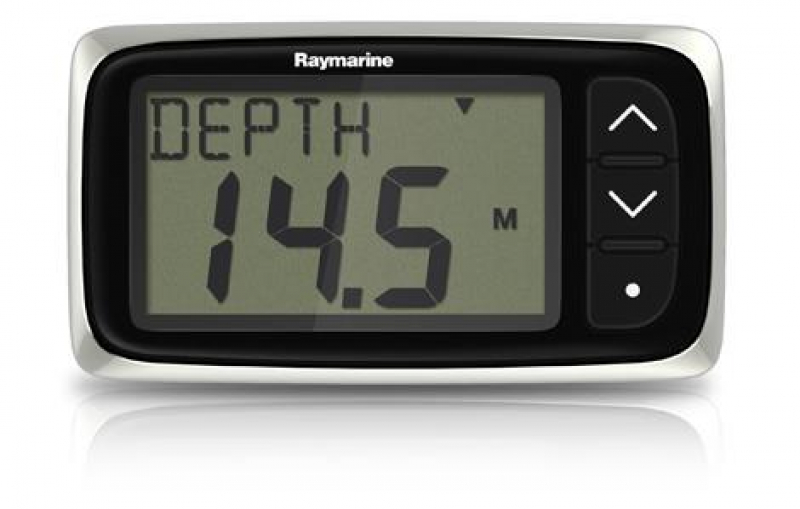

Das i40 Depth zeigt die aktuelle Wassertiefe auf einem klaren LCD-Display mit großen Ziffern an. Zusätzlich stehen Flachwasser-, Tiefen- und Ankeralarme sowie die Anzeige der Mindesttiefe zur Verfügung. Die rote Hintergrundbeleuchtung unterstützt die Ablesbarkeit bei schlechten Lichtverhältnissen und bei Nacht.

Der P66 Spiegelheck-Tiefengeber besitzt ein hydrodynamisches Gehäuse mit abgerundeter Front, um Turbulenzen am Geber zu reduzieren. Die Spiegelheckmontage ist besonders für Außenborder- und Z-Antriebsboote geeignet. Die hochklappende Halterung schützt den Geber bei versehentlichen Stößen; zur Wartung oder Lagerung kann der Sensor ohne Werkzeug aus der Halterung genommen werden.

Die Einbindung erfolgt über SeaTalk. Für die Anbindung an SeaTalkng-Systeme wird der optionale Raymarine SeaTalk-zu-SeaTalkng-Konverter E22158 benötigt.

Technische Daten

Artikelnummer System: E70143
Artikelnummer Geber: E26027-PZ
Instrument: i40 Depth / i40 Echolot
Geber: P66 Spiegelheck-Tiefengeber
Messfunktion: Tiefe
Anzeige: digitale Tiefenanzeige
Zusatzfunktionen: Mindesttiefenanzeige, Flachwasseralarm, Tiefenalarm, Ankeralarme
Display: LCD mit großen Ziffern
Hintergrundbeleuchtung: rot
Netzwerk: SeaTalk
SeaTalkng-Anbindung: über optionalen SeaTalk-zu-SeaTalkng-Konverter E22158
Betriebsart: Master mit eigenem Geber oder Repeater über SeaTalk
Anschlüsse Instrument: SeaTalk, Geschwindigkeitsgeber, Tiefengeber
Nennspannung Instrument: 12 V DC
Spannungsbereich Instrument: 10–16 V DC
Stromaufnahme Instrument: typisch 35 mA, maximal 100 mA
Abmessungen Instrument: 128 × 72 × 35 mm
Betriebstemperatur Instrument: 0 °C bis +70 °C
Lagertemperatur Instrument: -30 °C bis +70 °C
Relative Luftfeuchtigkeit: max. 93 %
Wasserschutz Instrument: IPX6
Geberbauform: Kunststoff-Spiegelheckgeber
Gebermontage: Spiegelheckmontage
Geberanschluss: ISO-Flachstecker
Geeignet für: analoge Tiefeninstrumente wie i40 Depth, i50 Depth, iTC-5 und weitere Instrumente mit analogem Tiefensignal
Konformität Instrument: Europa 2004/108/EG

Kaufberatung

Dieses System ist passend, wenn eine kompakte Tiefenanzeige mit Spiegelheckgeber benötigt wird. Es eignet sich besonders für kleinere Motorboote, RIBs und Boote mit Außenborder oder Z-Antrieb.

Der P66 Spiegelheckgeber ist sinnvoll, wenn kein Durchbruchgeber im Rumpf montiert werden soll. Die Montage erfolgt außen am Spiegelheck. Dadurch ist der Geber gut zugänglich und kann zur Wartung oder Lagerung aus der Halterung genommen werden.

Für reine SeaTalk-Systeme kann das i40 Depth direkt eingebunden werden. Für SeaTalkng-Systeme wird zusätzlich der SeaTalk-zu-SeaTalkng-Konverter E22158 benötigt. Wenn Tiefendaten bereits im SeaTalk-Netzwerk vorhanden sind, kann das i40 Depth auch als Repeater genutzt werden.

Wichtig zur Variantenabgrenzung: Dieses System ist für Tiefenmessung ausgelegt. Es ist nicht das i40 Bidata-System für Tiefe, Geschwindigkeit und Wassertemperatur. Für eine Durchbruchmontage ist stattdessen das i40 Echolot System mit P7/P371-Durchbruchgebern zu prüfen.

Lieferumfang

Raymarine i40 Depth / Echolot Instrument
Raymarine P66 Spiegelheck-Tiefengeber E26027-PZ
i40 Sonnenabdeckung
Dichtung
Klemmbügel
Gewindestange und Flügelmutter
SeaTalk-Stromkabel 1 m
Dokumentation
