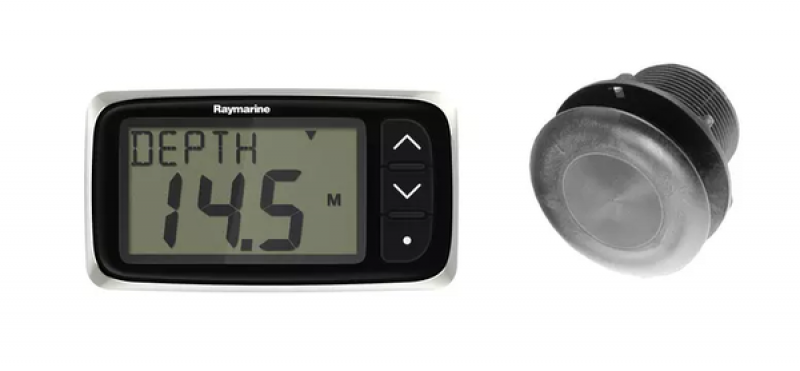

Raymarine i40 Echolot System mit P7 Durchbruchgeber E70142 / E26009

(Art.Nr.: RAY-E70142)

Beschreibung

Das Raymarine i40 Echolot System kombiniert das kompakte i40 Depth Instrument mit einem P7 Shorty Durchbruchgeber für die Tiefenmessung. Es eignet sich für kleinere Motorboote, Yachten und RIBs, bei denen eine gut ablesbare separate Tiefenanzeige benötigt wird.

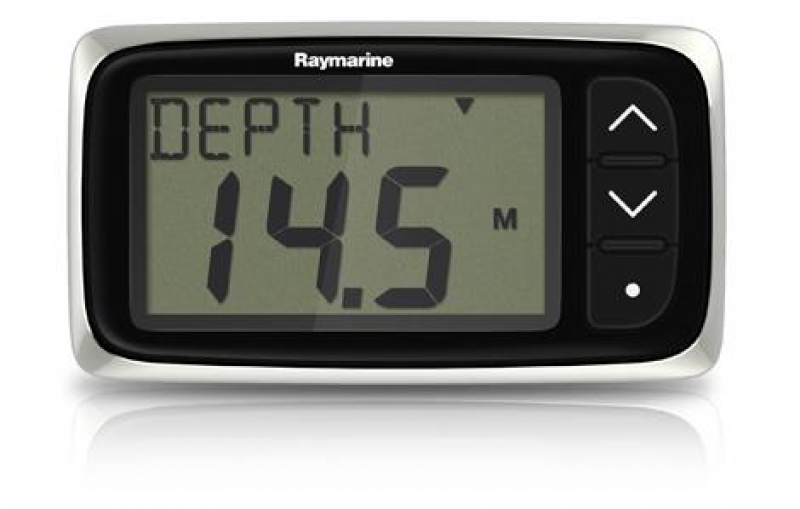

Das i40 Depth zeigt die aktuelle Wassertiefe auf einem klaren LCD-Display mit großen Ziffern an. Zusätzlich stehen Flachwasser-, Tiefen- und Ankeralarme sowie die Anzeige der Mindesttiefe zur Verfügung. Die rote Hintergrundbeleuchtung unterstützt die Ablesbarkeit bei schlechten Lichtverhältnissen und bei Nacht.

Der P7 Shorty Durchbruchgeber ist für Einbausituationen mit begrenzter Höhe unter dem Boden vorgesehen. Das flache Gehäuse ragt nur geringfügig aus dem Rumpf heraus und reduziert dadurch den Strömungswiderstand. Der rechtwinklige Kabelausgang spart Einbauhöhe und schützt den Kabelanschluss im Innenbereich.

Die Einbindung erfolgt über SeaTalk. Für die Anbindung an SeaTalkng-Systeme wird der optionale Raymarine SeaTalk-zu-SeaTalkng-Konverter E22158 benötigt.

Technische Daten

Artikelnummer System: E70142
Artikelnummer Geber: E26009
Instrument: i40 Depth / i40 Echolot
Geber: P7 D Shorty Low Profile Durchbruchgeber
Messfunktion: Tiefe
Anzeige: digitale Tiefenanzeige
Zusatzfunktionen: Mindesttiefenanzeige, Flachwasseralarm, Tiefenalarm, Ankeralarme
Display: LCD mit großen Ziffern
Hintergrundbeleuchtung: rot
Netzwerk: SeaTalk
SeaTalkng-Anbindung: über optionalen SeaTalk-zu-SeaTalkng-Konverter E22158
Betriebsart: Master mit eigenem Geber oder Repeater über SeaTalk
Anschlüsse Instrument: SeaTalk, Geschwindigkeitsgeber, Tiefengeber
Nennspannung Instrument: 12 V DC
Spannungsbereich Instrument: 10–16 V DC
Stromaufnahme Instrument: typisch 35 mA, maximal 100 mA
Abmessungen Instrument: 128 × 72 × 35 mm
Betriebstemperatur Instrument: 0 °C bis +70 °C
Lagertemperatur Instrument: -30 °C bis +70 °C
Relative Luftfeuchtigkeit: max. 93 %
Wasserschutz Instrument: IPX6
Geberbauform: flacher Kunststoff-Durchbruchgeber
Einbauhöhe P7: nur 153 mm Freiraum erforderlich
Gesamthöhe P7: 71 mm
Außenüberstand P7: 5 mm
Kabelausgang P7: rechtwinklig
Kabellänge P7: 10 m
Geberanschluss: ISO-Flachstecker
Kompatibilität P7 laut Raymarine: i40, i50, ST40, ST60, ST60+, iTC-5 und weitere analoge Instrumente
Konformität Instrument: Europa 2004/108/EG

Kaufberatung

Dieses System ist passend, wenn eine einfache und kompakte Tiefenanzeige mit Durchbruchgeber benötigt wird. Es ist besonders geeignet für kleinere Boote, bei denen ein separates Echolot-Instrument unabhängig von einem Multifunktionsdisplay gewünscht ist.

Der P7 Shorty Geber ist sinnvoll, wenn unter dem Boden nur begrenzte Einbauhöhe vorhanden ist. Durch den rechtwinkligen Kabelausgang und die niedrige Bauform lässt er sich platzsparend montieren.

Für reine SeaTalk-Systeme kann das i40 Depth direkt eingebunden werden. Für SeaTalkng-Systeme wird zusätzlich der SeaTalk-zu-SeaTalkng-Konverter E22158 benötigt. Wenn die Tiefendaten bereits im SeaTalk-Netzwerk vorhanden sind, kann das i40 Depth auch als Repeater genutzt werden.

Wichtig zur Variantenabgrenzung: Dieses System ist für Tiefenmessung ausgelegt. Für Tiefe, Geschwindigkeit und Wassertemperatur ist stattdessen das i40 Bidata System mit passenden Gebern zu prüfen. Für Spiegelheckmontage gibt es eine separate i40 Depth Pack-Variante mit P66 Geber.

Lieferumfang

Raymarine i40 Depth / Echolot Instrument
Raymarine P7 Shorty Durchbruchgeber E26009 mit 10 m Kabel
i40 Sonnenabdeckung
Dichtung
Klemmbügel
Gewindestange und Flügelmutter
SeaTalk-Stromkabel 1 m
Dokumentation
