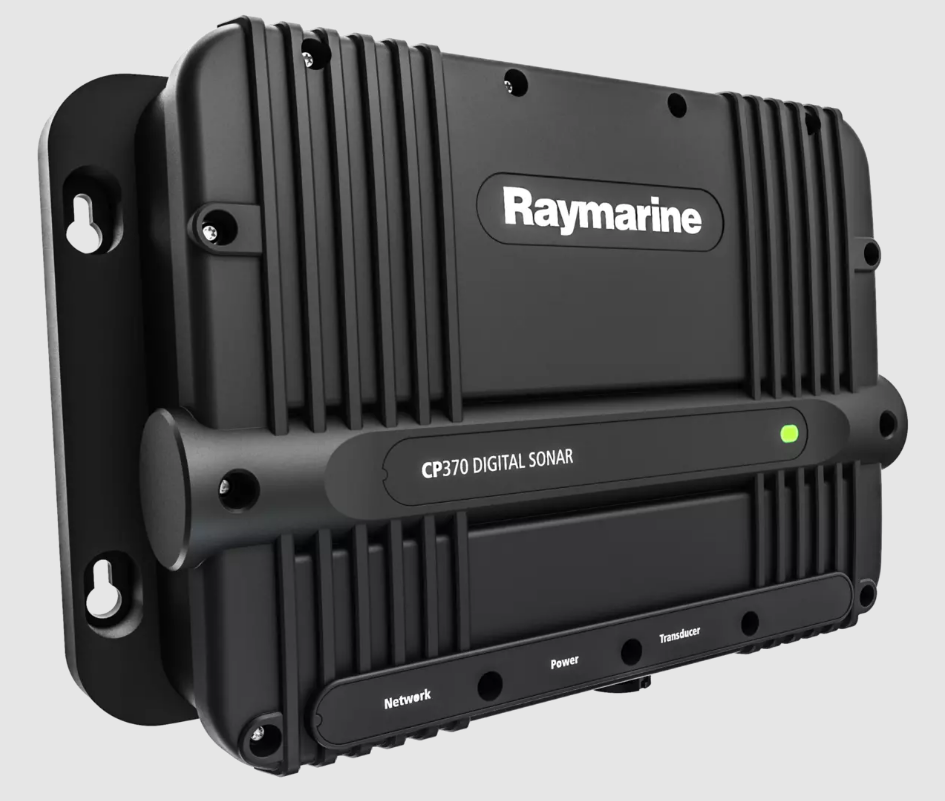

Raymarine CP370 ClearPulse Fischfindermodul 1 kW E70297
Das Raymarine CP370 E70297 ist ein digitales Netzwerk-Sonarmodul für klassische 50/200-kHz-Echolotgeber. Es erweitert kompatible Raymarine Multifunktionsdisplays um ein leistungsfähiges ClearPulse-Sonar für Fischsuche, Bodenverfolgung und Tiefenanzeige.
Das Modul arbeitet mit bis zu 1 kW RMS Ausgangsleistung. Die 200-kHz-Frequenz eignet sich für küstennahe und flachere Einsatzbereiche mit höherer Detailauflösung, während 50 kHz für größere Tiefen und Offshore-Anwendungen verwendet wird.
Die ClearPulse-Signalverarbeitung passt Sonarparameter automatisch an wechselnde Bedingungen an. Dadurch werden Fischziele, Bodenstruktur und Tiefenverlauf klarer dargestellt, ohne dass laufend manuell nachgeregelt werden muss.
Das CP370 ist ein Sonarmodul ohne Display und ohne Geber. Für den Betrieb werden ein kompatibles Raymarine Multifunktionsdisplay, ein passender RayNet-Netzwerkanschluss und ein geeigneter 50/200-kHz-Geber benötigt.
Artikelnummer: E70297
Modell: CP370
Produkttyp: Netzwerk-Sonarmodul / Fischfindermodul
Sonartechnologie: ClearPulse Digital Sonar
Sonartyp: konventionelles Zweifrequenz-Sonar
Sonarkanäle: 1 Kanal
Frequenzen: 50 kHz und 200 kHz
Ausgangsleistung: bis 1 kW RMS
Tiefenbereich: 0,9 m bis 1.524 m unter optimalen Bedingungen und abhängig vom angeschlossenen Geber
Geberunterstützung: Spiegelheck-, Durchbruch- und Innenrumpfgeber für CP370
Messdaten über Geber: Tiefe, optional Wassertemperatur und Geschwindigkeit je nach angeschlossenem Geber
Netzwerkanschluss: RayNet, 10/100 Mbit/s
Anschlüsse: Stromanschluss, RayNet-Netzwerkanschluss, Geberanschluss
Nennspannung: 12/24 V DC
Spannungsbereich: 10,8–31,2 V DC
Stromaufnahme: 3 A RMS
Leistungsaufnahme: maximal 30,6 W
Absicherung: 5 A
Abmessungen: 299,4 × 205,6 × 84,4 mm
Gewicht: 1,44 kg
Betriebstemperatur: -10 °C bis +55 °C
Lagertemperatur: -30 °C bis +70 °C
Relative Luftfeuchtigkeit: bis 95 %
Wasserschutz: IPX6
Konformität: EN 60945:2002, EMC Directive 2014/30/EU, Australien/Neuseeland C-Tick Compliance Level 2
Das CP370 ist passend, wenn ein kompatibles Raymarine Multifunktionsdisplay mit einem klassischen 50/200-kHz-Fischfinder erweitert werden soll. Es ist kein CHIRP-Sonarmodul, sondern ein ClearPulse-Sonarmodul für konventionelle Zweifrequenzgeber.
Der Vorteil des CP370 liegt in der Kombination aus 1-kW-Ausgangsleistung, 50/200-kHz-Betrieb und automatischer ClearPulse-Signalverarbeitung. Es eignet sich für Küsten- und Offshore-Fischerei, wenn ein passender konventioneller Geber eingesetzt wird.
Wichtig: E70297 ist nur das Sonarmodul. Ein Geber ist nicht enthalten. Die Geberauswahl muss passend zu Boot, Rumpfmaterial, Montageart und gewünschter Messfunktion erfolgen. Je nach Geber können neben der Tiefe auch Wassertemperatur und Geschwindigkeit bereitgestellt werden.
Für CHIRP-Breitbandgeber ist nicht das CP370 vorgesehen. Dafür sind Raymarine CP470 oder CP570 zu prüfen. Für DownVision-Anwendungen ist das CP100 bzw. ein entsprechendes integriertes Sonarsystem die passendere Lösung.
Kompatible Raymarine Multifunktionsdisplay-Serien laut Installationsunterlage sind unter anderem gS-Serie, neue a-Serie, neue c-Serie, neue e-Serie sowie bestimmte ältere C-/E-/G-Widescreen- bzw. E-Classic-Systeme. Vor der Bestellung sollte die konkrete Display-Generation und Software geprüft werden.
CP370 Sonarmodul, 1,5 m Stromkabel, 2 m RayNet-Netzwerkkabel, Befestigungsschrauben, Dokumentation.
