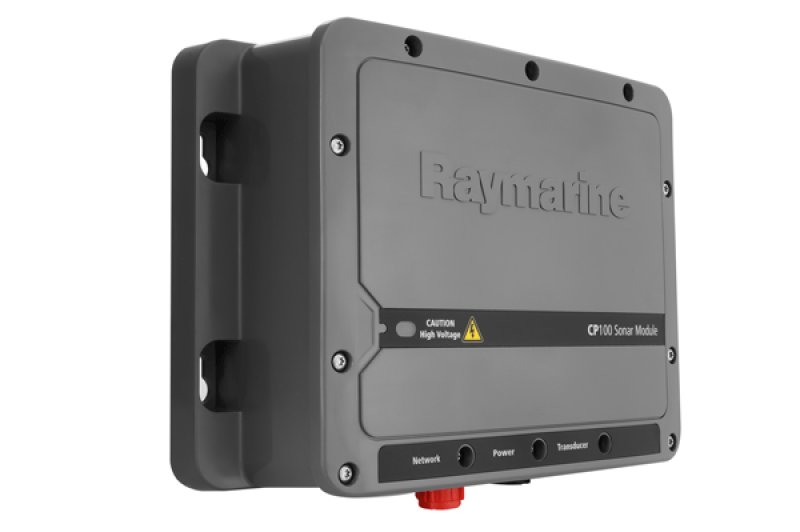

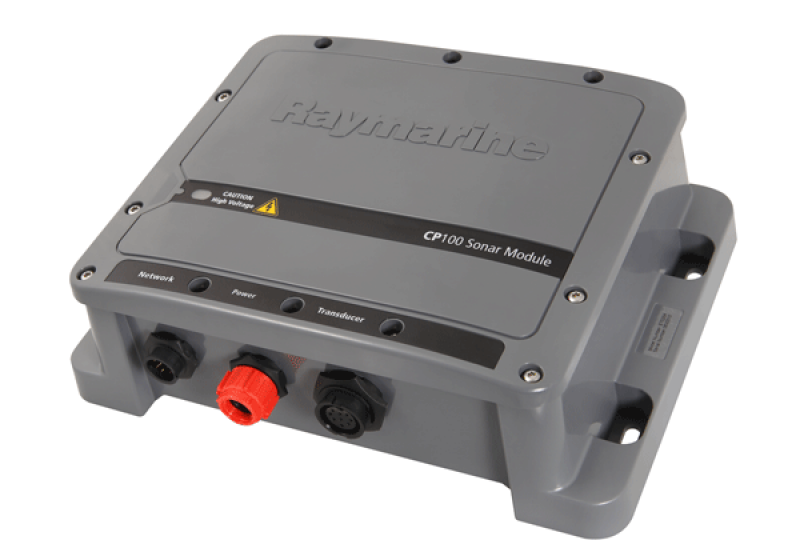

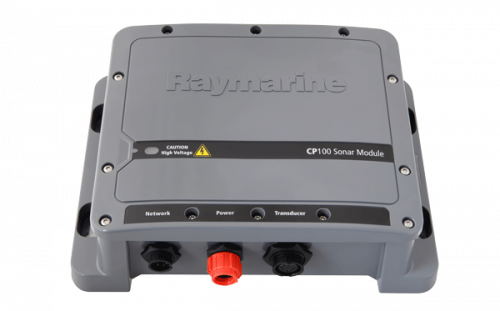

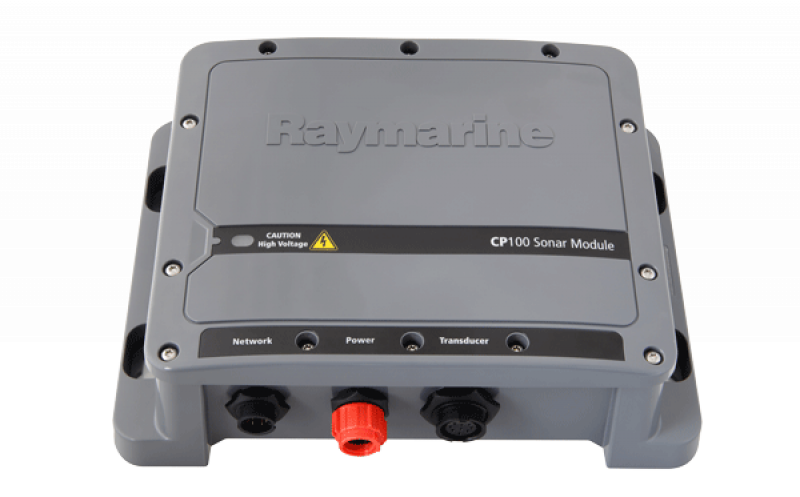

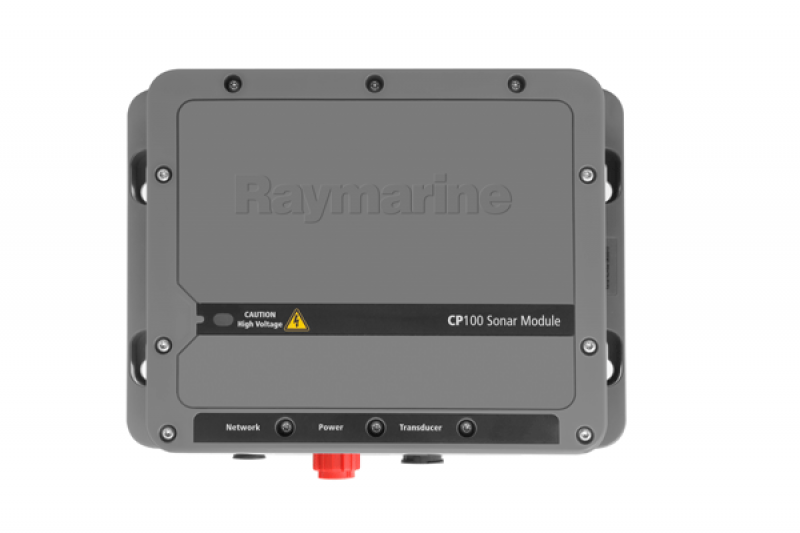

Raymarine CP100 CHIRP DownVision Sonarmodul E70204

(Art.Nr.: RAY-E70204)

Mobile Preview: Raymarine CP100 CHIRP DownVision Sonarmodul E70204

Beschreibung

Das Raymarine CP100 E70204 ist ein kompaktes Netzwerk-Sonarmodul mit CHIRP DownVision-Technologie. Es erweitert kompatible Raymarine Multifunktionsdisplays um eine hochauflösende Unterwasser- und Bodenstrukturdarstellung.

Das Modul arbeitet mit zwei Sonarkanälen. DownVision stellt Bodenstrukturen in einer detailreichen, bildähnlichen Darstellung dar. Der zweite CHIRP-Sonarkanal dient der klassischen Fischzielerkennung über einen Kegelstrahl. Beide Darstellungen können auf geeigneten Raymarine Displays parallel genutzt werden.

Im Unterschied zu konventionellen Sonaren arbeitet das CP100 mit CHIRP-Technologie. Dabei wird über einen breiteren Frequenzbereich gesendet, wodurch die Darstellung von Bodenstruktur und Objekten im Wasser mit höherer Auflösung erfolgen kann.

Das CP100 ist ein Sonarmodul ohne Display. Zur Anzeige und Bedienung wird ein kompatibles Raymarine Multifunktionsdisplay benötigt. Ein passender DownVision-Geber ist ebenfalls erforderlich und gehört bei E70204 nicht zum Lieferumfang.

Technische Daten

Artikelnummer: E70204
Modell: CP100
Produkttyp: Netzwerk-Sonarmodul / Fischfinder-Modul
Sonartechnologie: CHIRP DownVision und CHIRP-Sonar
Sonarkanäle: CHIRP-Kegelsonar, DownVision
Abdeckung CHIRP-Sonar: Kegelstrahl
Abdeckung DownVision: breit nach Backbord/Steuerbord, schmal nach vorn/achtern
Tiefenbereich laut Raymarine: 0,6 m bis 183 m, abhängig von den Wasserbedingungen
Netzwerk: Raymarine Netzwerk / RayNet
Erforderliches Anzeigegerät: kompatibles Raymarine Multifunktionsdisplay
Geber: kompatibler DownVision-Geber erforderlich, nicht enthalten
Nennspannung: 12/24 V DC
Spannungsbereich: 10,8–31,2 V DC
Leistungsaufnahme: maximal 5,6 W
Stromaufnahme: 1 A Spitze
Absicherung: 5 A
Abmessungen: 225 × 162 × 72 mm
Gewicht: 0,6 kg
Betriebstemperatur: 0 °C bis +55 °C
Lagertemperatur: -30 °C bis +70 °C
Relative Luftfeuchtigkeit: bis 95 %
Wasserschutz: IPX6 / IPX7
Konformität: EN 60945:2002, EMC Directive 2014/30/EU, Australien/Neuseeland C-Tick Compliance Level 2

Kaufberatung

Das CP100 ist passend, wenn ein kompatibles Raymarine Multifunktionsdisplay um CHIRP DownVision und CHIRP-Fischfinderfunktion erweitert werden soll.

E70204 ist nur das Sonarmodul. Für den Betrieb wird zusätzlich ein passender DownVision-Geber benötigt. Raymarine führte dafür unter anderem Spiegelheck- und Durchbruchgeber-Varianten. Die Geberauswahl hängt von Bootstyp, Rumpfmaterial und Montageart ab.

Das Modul ist besonders für Binnen-, Küsten- und Buchtenfischerei interessant, wenn eine detaillierte Darstellung von Bodenstruktur, Wracks, Hindernissen und Fischzielen gewünscht ist.

Vor der Bestellung sollte geprüft werden, ob das vorhandene Raymarine Display CP100-kompatibel ist und ob ein geeigneter RayNet-Netzwerkanschluss bzw. die passenden Netzwerkkabel vorhanden sind.

Wichtig zur Variantenabgrenzung: E70204 ist das CP100 Sonarmodul ohne Geber. Raymarine führte auch Paketvarianten mit Geber, z. B. CP100 mit CPT-100 Spiegelheckgeber.

Lieferumfang

Raymarine CP100 Sonarmodul E70204
Stromkabel 1,5 m
4 × Befestigungsschrauben
Dokumentation
