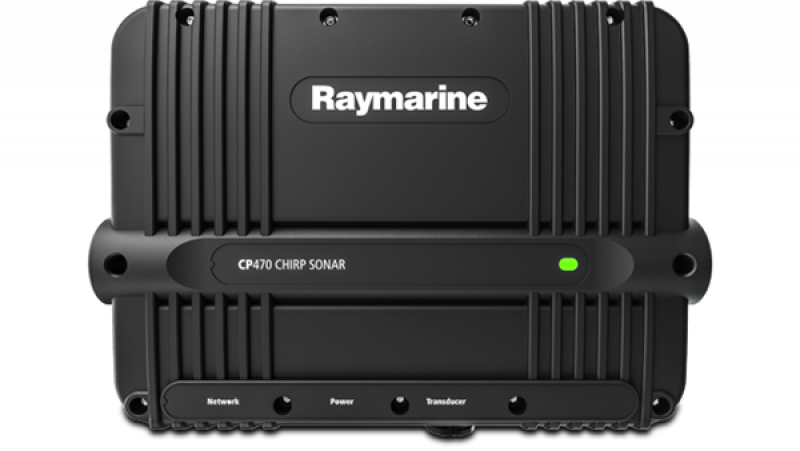

Raymarine CP470 ClearPulse CHIRP Fischfindermodul E70298
Raymarine CP470 ClearPulse CHIRP Fischfindermodul E70298
(Art.Nr.: RAY-E70298)
Das Raymarine CP470 E70298 ist ein leistungsstarkes Netzwerk-Fischfindermodul für kompatible Raymarine Multifunktionsdisplays. Es erweitert das System um ClearPulse CHIRP-Sonar für detaillierte Fischzielerkennung, Bodenverfolgung und Darstellung von Strukturen unter Wasser.

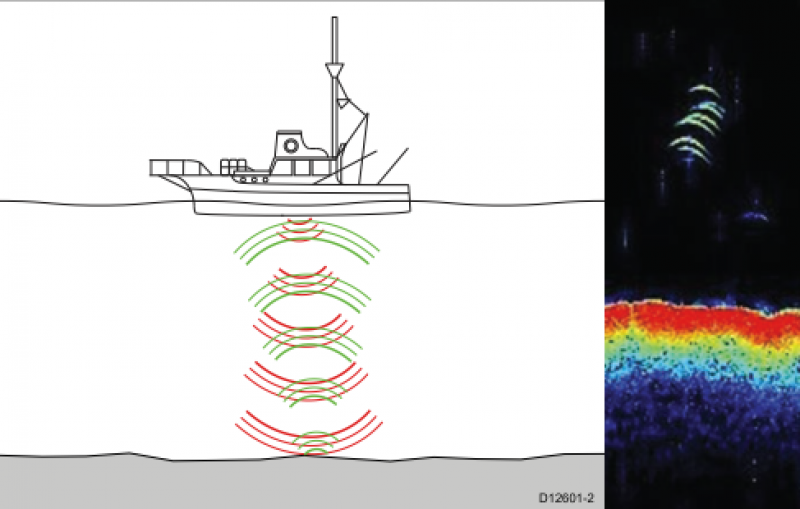

Das Modul arbeitet mit Wide-Spectrum-CHIRP-Technologie und einem Frequenzbereich von 25 kHz bis 255 kHz. Dadurch können je nach angeschlossenem Geber niedrige, mittlere oder hohe CHIRP-Frequenzbereiche genutzt werden. Niedrige Frequenzen eignen sich für größere Tiefen, höhere Frequenzen für eine feinere Zieltrennung in geringeren Tiefen.

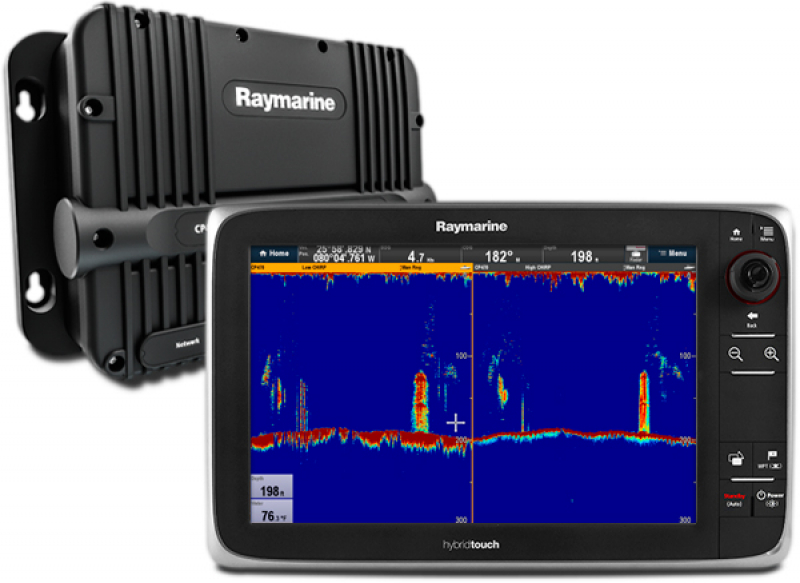

Das CP470 bietet zwei einstellbare CHIRP-Sonarkanäle und kann die Kanäle unabhängig darstellen und steuern. Auf geeigneten Raymarine LightHouse-Multifunktionsdisplays lassen sich Sonaransichten im Vollbild oder als geteilte Anzeige nutzen.
Die automatische Gebererkennung passt die Sonarparameter bei unterstützten Gebern an. Mit TruZoom kann ein Sonarbereich vergrößert werden, ohne die Auflösung wie bei herkömmlichen Zoomfunktionen zu verlieren.
Das CP470 ist ein Sonarmodul ohne Display und ohne Geber. Für den Betrieb werden ein kompatibles Raymarine Multifunktionsdisplay, ein RayNet-Netzwerkanschluss und ein geeigneter CHIRP-Geber benötigt.
Artikelnummer: E70298
Modell: CP470
Produkttyp: Netzwerk-Sonarmodul / Fischfindermodul
Sonartechnologie: ClearPulse CHIRP / Wide Spectrum CHIRP
Sonarkanäle: 2 einstellbare CHIRP-Kanäle
Ausgangsleistung: bis 2 kW maximal
Frequenzbereich: 25–255 kHz
Tiefenbereich: 0,6 m bis 3.000 m, abhängig vom angeschlossenen Geber
Zoomfunktion: TruZoom
Geberunterstützung: CHIRP-Geber in Low-, Medium- und High-Frequency-Ausführung, Standard- oder Wide-Beam je nach Geber
Gebererkennung: automatische Gebererkennung und Anpassung der Sonarparameter bei unterstützten Gebern
Netzwerkanschluss: RayNet, 10/100 Mbit/s
Anschlüsse: Stromanschluss, RayNet-Netzwerkanschluss, Geberanschluss
Nennspannung: 12/24 V DC
Spannungsbereich: 10,8–31,2 V DC
Stromaufnahme: 3 A RMS
Leistungsaufnahme: maximal 30,6 W
Absicherung: 5 A
Abmessungen: 299,4 × 205,6 × 84,4 mm
Gewicht: 1,54 kg
Betriebstemperatur: -20 °C bis +50 °C
Lagertemperatur: -30 °C bis +70 °C
Relative Luftfeuchtigkeit: bis 95 %
Wasserschutz: IPX6
Konformität: EN 60945:2002, EMC Directive 2014/30/EU, Australien/Neuseeland C-Tick Compliance Level 2
Das CP470 ist passend, wenn ein kompatibles Raymarine Multifunktionsdisplay um ein leistungsfähiges CHIRP-Fischfindersystem erweitert werden soll. Es eignet sich besonders für Offshore- und anspruchsvollere Fischerei-Anwendungen, bei denen höhere Leistung, bessere Zieltrennung und flexible Frequenzbereiche benötigt werden.
Wichtig ist die passende Geberauswahl. E70298 ist nur das Sonarmodul; ein Geber ist nicht enthalten. Der Geber muss zur gewünschten Frequenz, Montageart, Rumpfmaterial und Einsatztiefe passen. Raymarine nennt optionale Low-, Medium- und High-CHIRP-Geber in Standard- oder Wide-Beam-Ausführungen.
Das CP470 ist die kleinere professionelle CHIRP-Variante gegenüber dem CP570. Das CP570 bietet zwei unabhängige CHIRP-Kanäle mit bis zu 2 kW pro Kanal. Das CP470 bietet bis zu 2 kW Gesamtleistung und ist daher die passendere Wahl, wenn ein leistungsstarkes, aber weniger umfangreiches CHIRP-System aufgebaut werden soll.
Für klassische 50/200-kHz-Geber ist das CP370 vorgesehen. Für DownVision-Anwendungen ist das CP100 bzw. ein entsprechendes integriertes DownVision- oder RealVision-System zu prüfen.

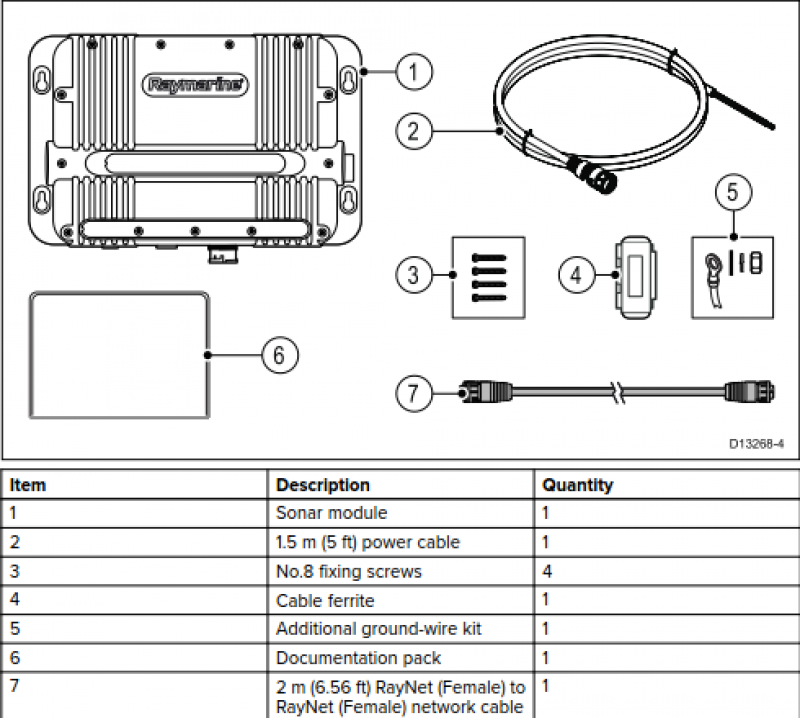

CP470 Sonarmodul, 1,5 m Stromkabel, 2 m RayNet-Netzwerkkabel, Befestigungsschrauben, Kabelferrit, Erdungskabelsatz, Dokumentation.
