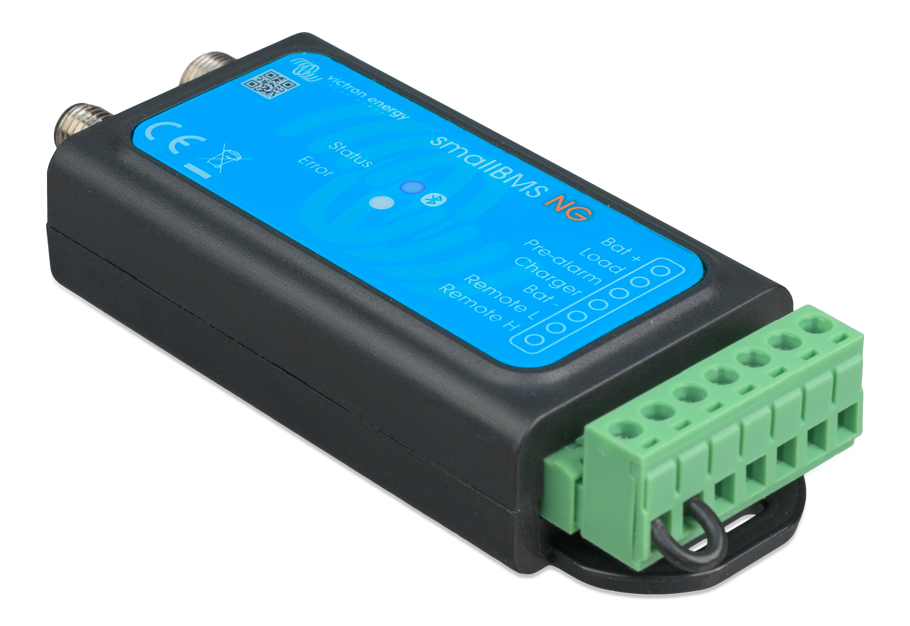

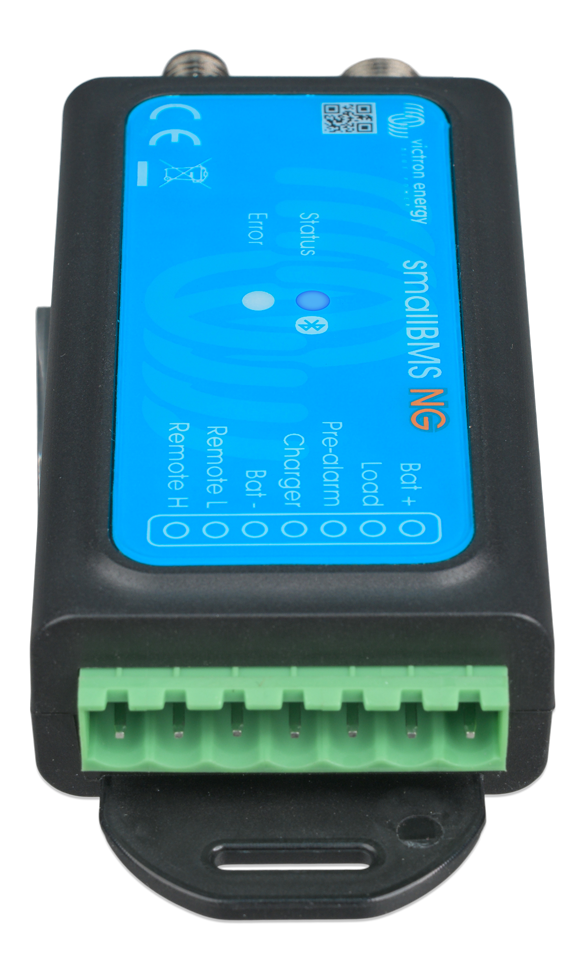

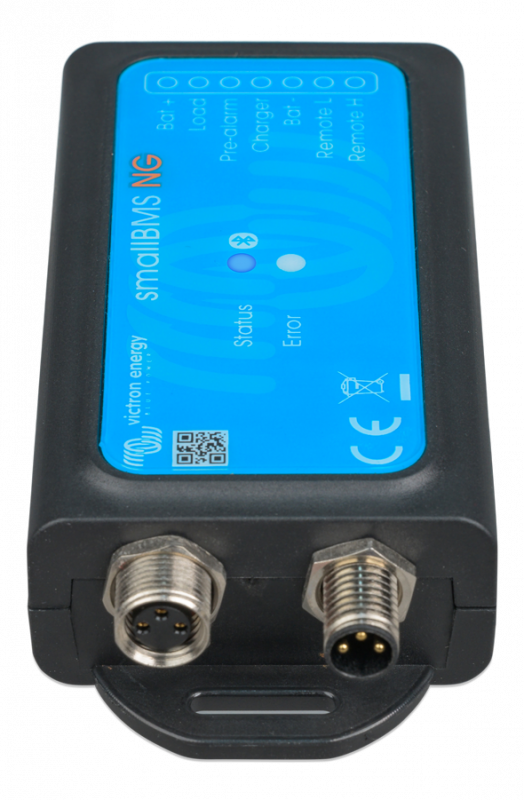

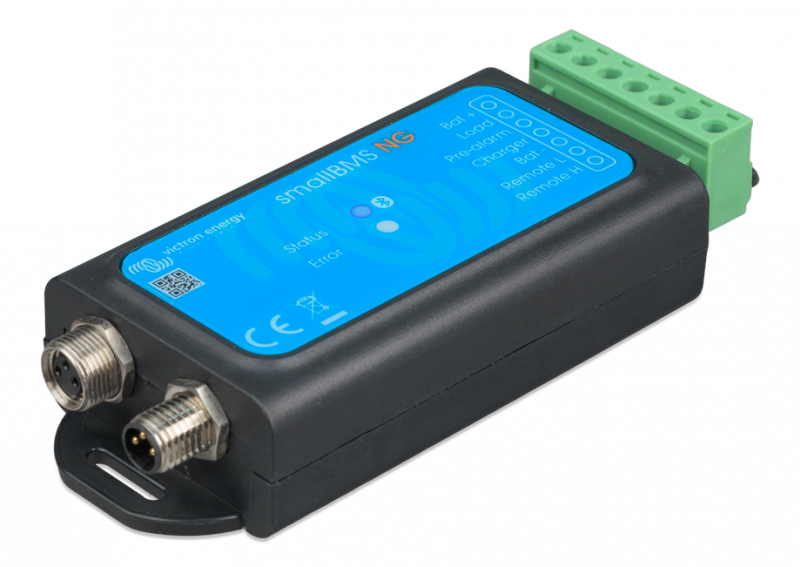

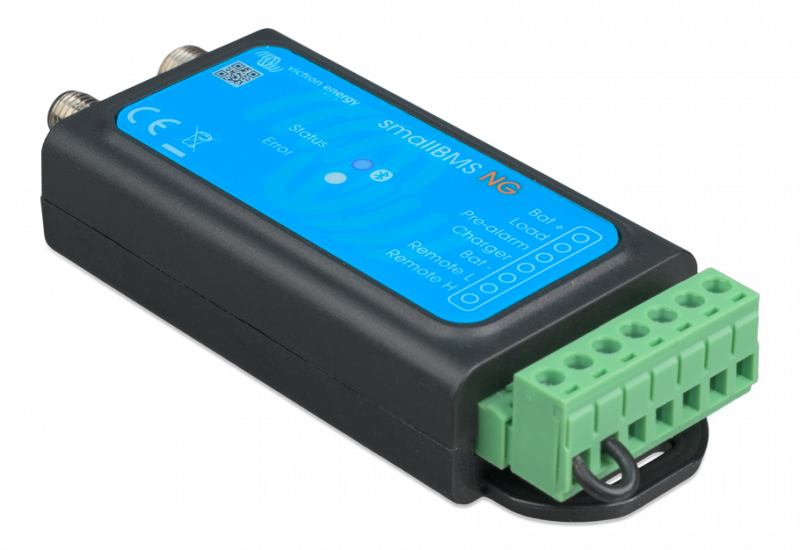

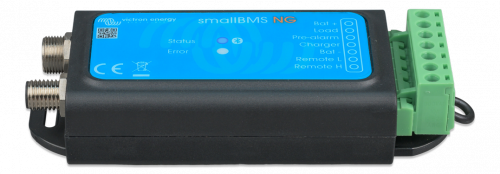

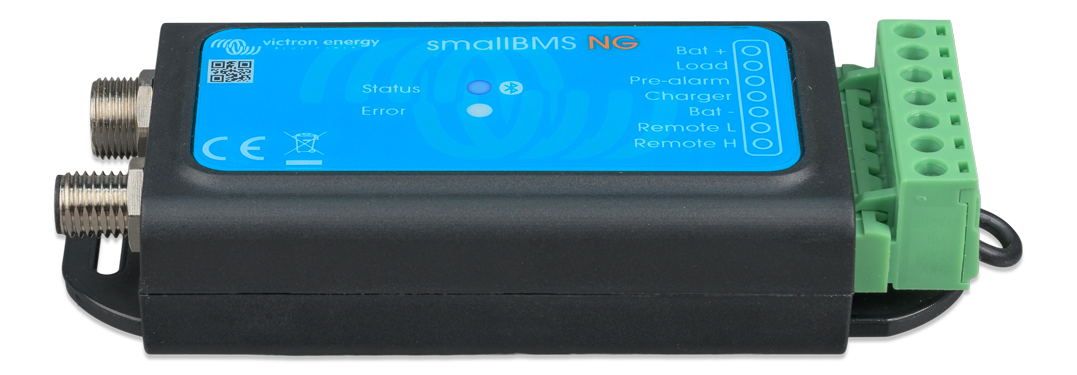

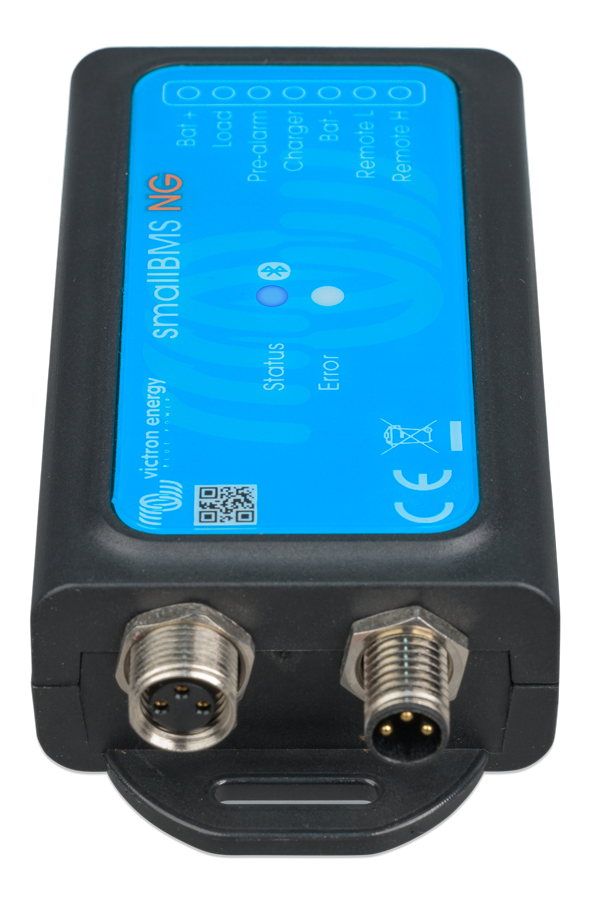

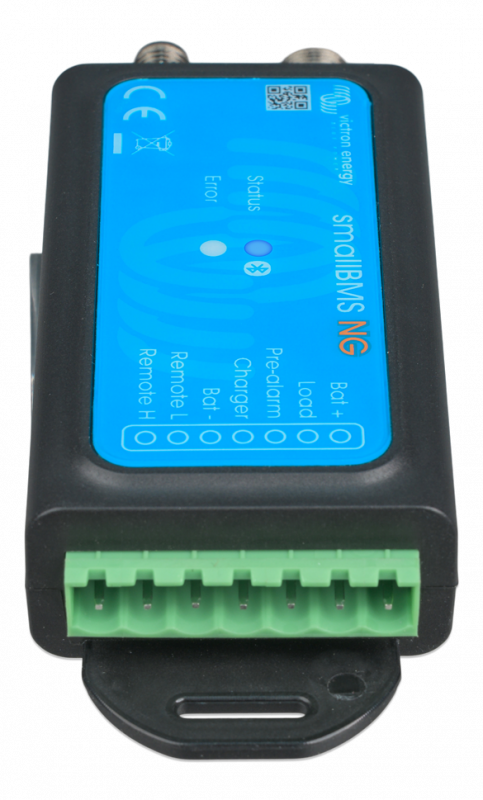

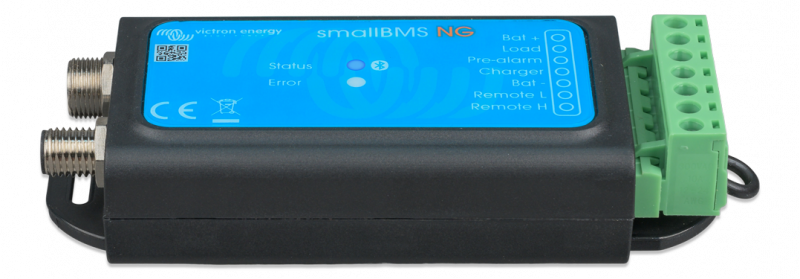

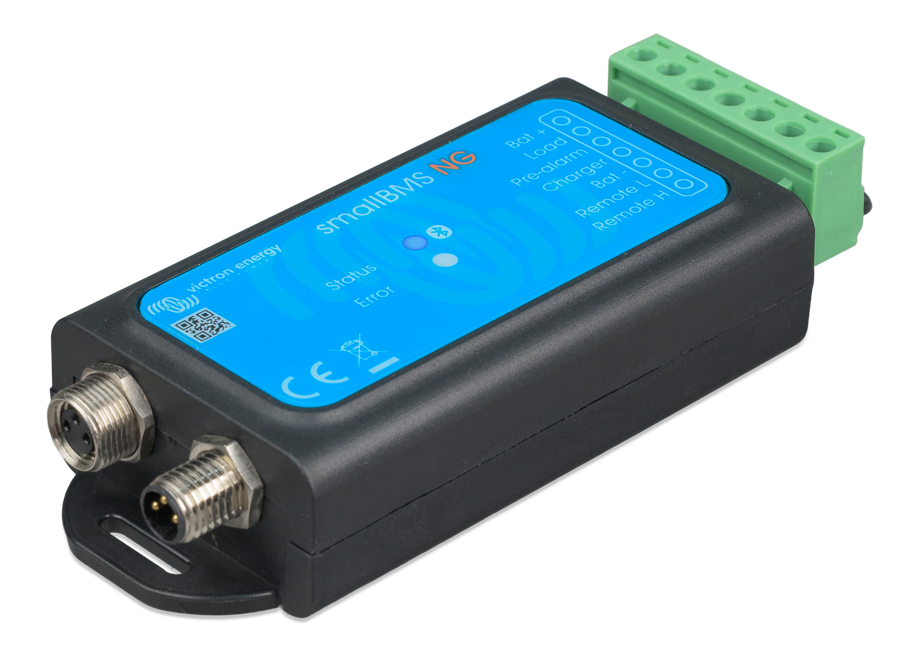

Das SmallBMS NG ist ein All-in-One-Batteriemanagementsystem (BMS) für Victron Lithium-NG-Batterien (nicht kompatibel mit Lithium-Smart-Batterien ). Es überwacht und schützt die Batterien, indem es Lade- und Lasttrennungen verwaltet und Vorwarnungen bei niedriger Batteriespannung ausgibt.
Das SmallBMS NG ist eine unkomplizierte und kostengünstige Alternative zum VE.Bus BMS NG für Anwendungen, die keine Integration mit Victron Wechselrichtern/Ladegeräten erfordern. Es bietet grundlegenden Lithiumbatterieschutz ohne die zusätzliche Komplexität der VE.Bus-Kommunikation und ist daher nicht für die Verwendung mit VE.Bus Wechselrichtern/Ladegeräten wie MultiPlus und Quattro geeignet.
Dank integriertem Bluetooth verbindet es sich direkt mit allen Lithium-Erdgasbatterien im System und ermöglicht so eine zentrale Überwachung über VictronConnect. Es empfängt außerdem Strom- und Ladezustandsdaten direkt von den Batterien, sodass kein separater SmartShunt erforderlich ist.
Die Lithium-Erdgasbatterien können in Reihe, parallel oder in einer Kombination aus beidem konfiguriert werden und unterstützen 12-V-, 24-V- und 48-V-Systeme. Maximal 50 Batterien können in 12-V- oder 24-V-Bänken und 25 Batterien in 48-V-Bänken verwendet werden. Dies ermöglicht eine Speicherung von bis zu 192 kWh (12 V), 384 kWh (24 V) und 128 kWh (48 V). Mehrere Lynx Smart BMS-Einheiten können parallel geschaltet werden, um die Kapazität zu erweitern und Redundanz zu gewährleisten.
Hauptmerkmale:

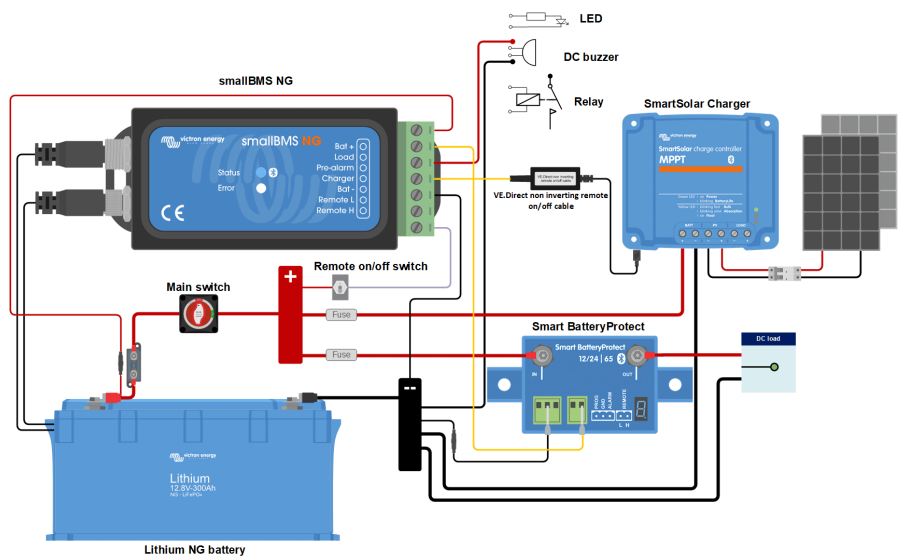

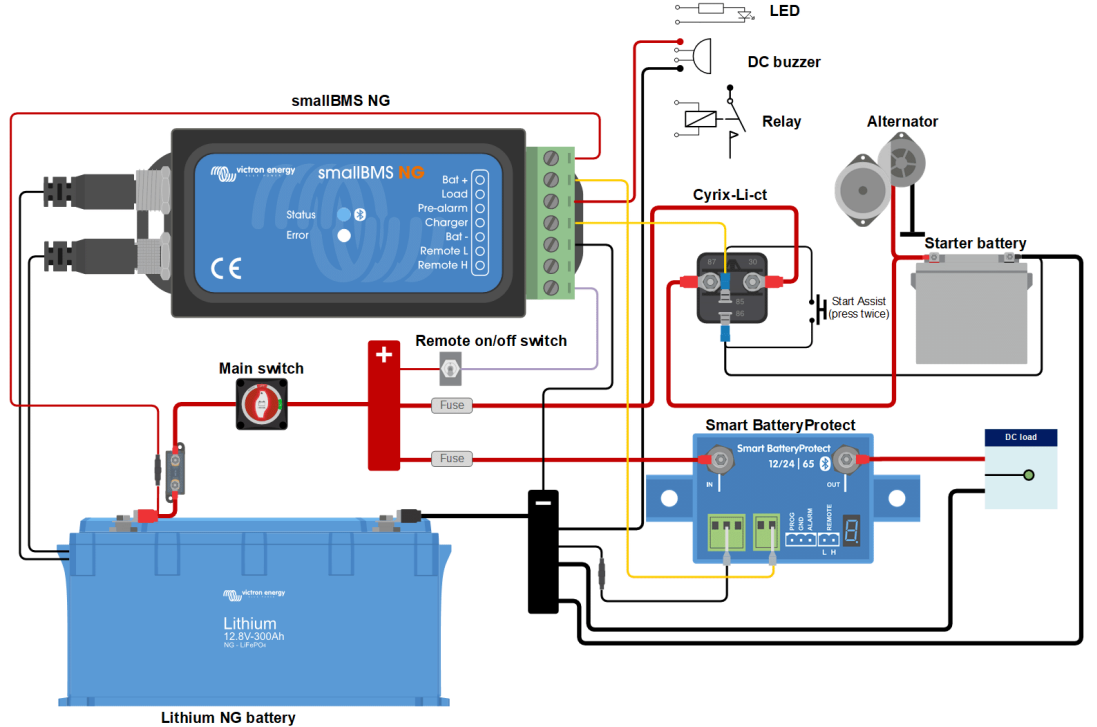

- Lasttrennausgang: Steuert den Remote-Ein/Aus-Eingang eines BatteryProtect, Wechselrichters, DC-DC-Wandlers oder anderer Lasten mit Remote-Ein/Aus-Funktion, um eine Tiefentladung zu verhindern.
- Ausgang zur Ladetrennung: Steuert den Remote-Ein-/Aus-Anschluss von Ladegeräten wie dem Smart IP43 Charger, einem Cyrix-Li-Charge-Relais, einem Cyrix-Li-ct Battery Combiner oder einem BatteryProtect, um Überspannung zu verhindern.
- Voralarmausgang: Warnt frühzeitig vor niedriger Batteriespannung, bevor Lasten getrennt werden. Kann ein Relais, eine LED oder einen Summer ansteuern.
- Ferngesteuertes Ein-/Ausschalten: Ermöglicht die externe Steuerung der Last- und Ladetrennausgänge.

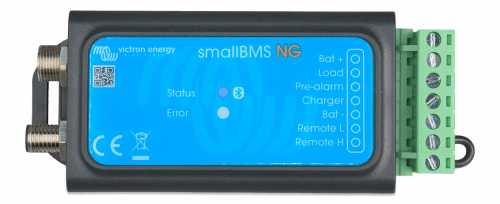

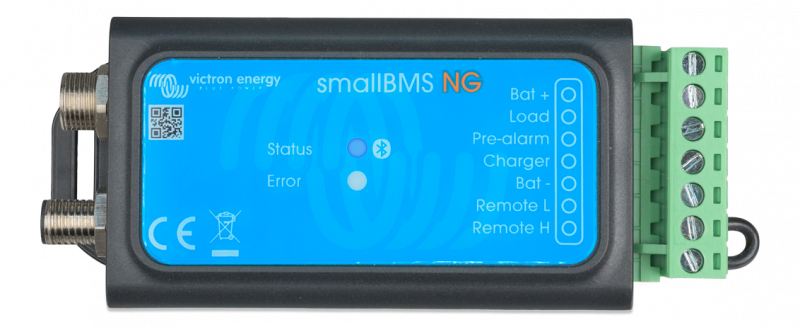

- LED-Anzeigen: Enthält eine blaue LED für den Bluetooth-Status und eine rote LED für Warnungen und Fehler.
