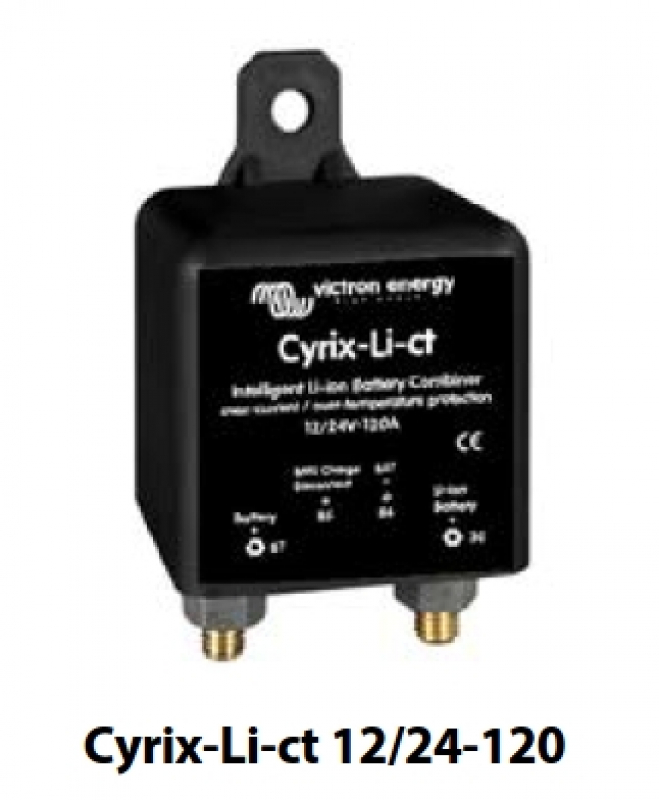

Die Funktionsweise des Cyrix-Li-ct entspricht der des Cyrix-ct.

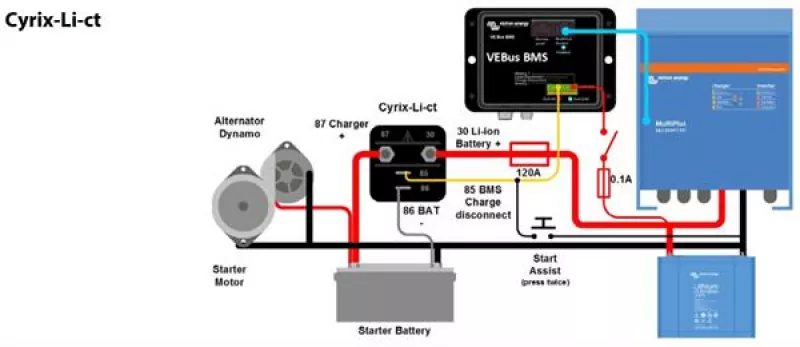

Der Cyrix-Li-ct schließt eine Blei-Säure-Starter-Batterie und eine LiFePO4-Batterie an:
- wenn der Ausgang "Charge Disconnect" des VE. Bus BMS hoch ist und
- wenn er 13,4 V (bzw. 26,8 V) oder mehr an seinem Stromanschlüssen misst.
Der Cyrix schaltet sofort ab:
- wenn sein Steuerungsausgang den Zustand "free floating" (offener Stromkreis) erreicht, eine Zellüberspannung oder eine Zellübertemperatur anzeigt und/oder
- wenn die Batteriespannung auf unter 13,2 V abfällt.
Start Assist Funktion: ein kurzer positiver Impuls schließt das Relais 30 Sekunden lang (siehe Abbildung auf Seite 2).
Eine eingebaute TVS-Diode begrenzt die Spannungsspitze, die auftreten kann, wenn der Cyrix plötzlich aufgrund einer Zellüberspannung oder Übertemperatur abschaltet.
Technische Daten
| Dauerstrom und Abschaltstrom | 120A |
| Steuerungseingang | Der Cyrix schaltet ein, wenn der Steuerungseingang hoch ist (etwa Batteriespannung)
Der Cyrix schaltet ab, wenn der Steuerungseingang im Zustand "free folating" (offener Stromkreis" belassen wird oder auf LOW
gesetzt wird. |
| Spannung anschließen | 13,4 V < V < 13,7 V: 120 s
13,7 V < V < 13,9 V: 30 s
V > 13,9 V: 4 s | 26,8 V < V < 27,4 V: 120 s
27,4 V < V < 27,8 V: 30 s
V > 27,8 V: 4 s |
| Spannung unterbrechen | 13,3 V < V < 13,2 V: 10 s
V < 13,2 V: sofort | 26,6 V < V < 26,4 V: 10 s
V < 26,4 V: sofort |
| Stromaufnahme wenn offen | <4 mA |
| Schutzklasse | IP54 |
| Gewicht | 0,11kg |
| Maße (H x B x T) | 46 x 46 x 80mm |
