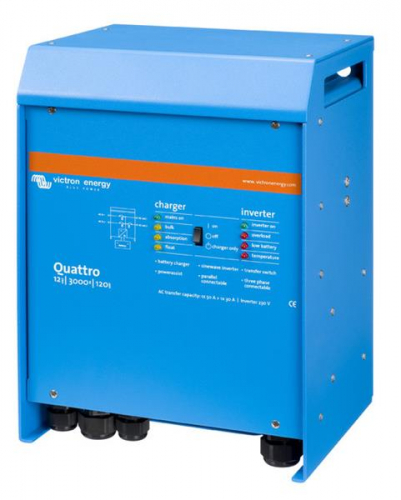

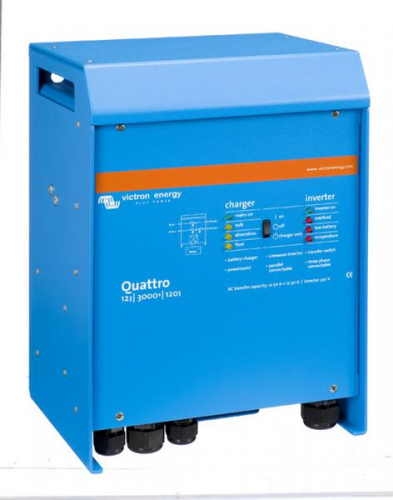

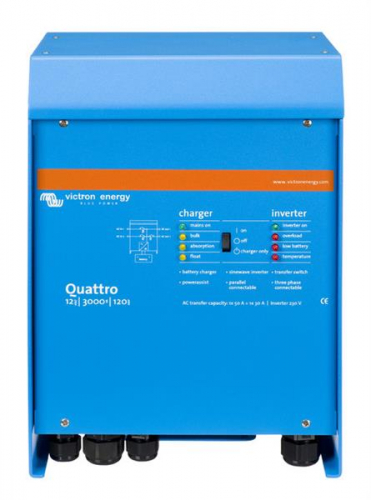

Victron Quattro 12/3000/120-50/50 230V – 12 V Wechselrichter/Ladegerät 3000 VA mit 2 AC-Eingängen
Victron Quattro 12/3000/120-50/50 230V – 12 V Wechselrichter/Ladegerät 3000 VA mit 2 AC-Eingängen
(Art.Nr.: VIQUA123020010)
Der Victron Quattro 12/3000/120-50/50 230V kombiniert einen reinen Sinus-Wechselrichter, ein leistungsfähiges 120-A-Batterieladegerät und zwei automatisch verwaltete AC-Eingänge in einem Gerät.
Der entscheidende Unterschied zum MultiPlus ist die Möglichkeit, zwei voneinander unabhängige Wechselstromquellen direkt anzuschließen. Typische Kombinationen sind Landstrom und Generator, öffentliches Netz und Generator oder auch zwei Generatoren. Der Quattro erkennt die verfügbare Quelle und verbindet das System automatisch mit dem aktiven Eingang.
3000 VA Wechselrichterleistung
Der Wechselrichter liefert bei 25 °C 3000 VA beziehungsweise 2400 W kontinuierliche Wirkleistung.
Bei 40 °C stehen noch 2200 W und bei 65 °C 1700 W zur Verfügung.
Für kurzzeitige Lastspitzen und Verbraucher mit hohem Einschaltstrom kann der Quattro bis zu 6000 W Spitzenleistung bereitstellen.

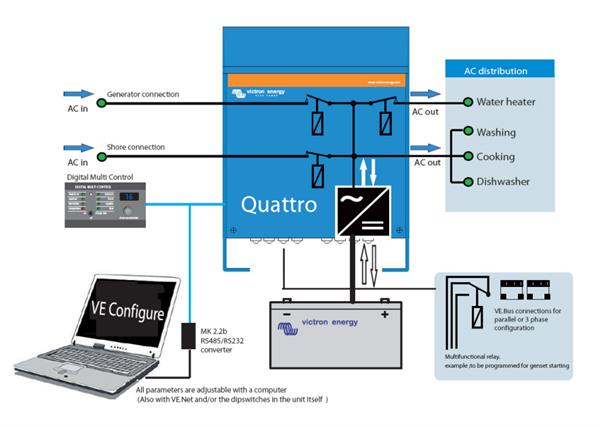

Zwei AC-Eingänge mit automatischer Umschaltung
Der Quattro besitzt zwei vollständig nutzbare AC-Eingänge.
An jedem Eingang kann eine eigene Strombegrenzung eingestellt werden. Dadurch lässt sich beispielsweise ein Generator anders begrenzen als ein Landstromanschluss.
Sobald eine geeignete AC-Quelle verfügbar ist, schaltet der Quattro automatisch auf diese um. Ein externer Quellenumschalter zwischen Landstrom und Generator ist dadurch in vielen Anlagen nicht erforderlich.
120-A-Batterieladegerät
Das integrierte Ladegerät liefert maximal 120 A für die 12-V-Hausbatterie.
Zusätzlich besitzt das 12-V-Modell einen 4-A-Ladeausgang für eine Starterbatterie.
Die Standard-Ladespannungen betragen 14,4 V Konstantspannung, 13,8 V Erhaltungsladung und 13,2 V im Lagermodus.
PowerControl an beiden AC-Eingängen
Mit PowerControl kann für jeden Wechselstromeingang festgelegt werden, wie hoch der maximal zulässige Eingangsstrom sein darf.
Der Quattro berücksichtigt zunächst die angeschlossenen AC-Verbraucher und verwendet nur die verbleibende Leistung zum Laden der Batterie.
Damit lassen sich auch kleine Landstromanschlüsse oder Generatoren zuverlässig vor Überlast schützen.
PowerAssist für zusätzliche Leistung aus der Batterie
Mit PowerAssist kann der Quattro eine begrenzte AC-Quelle aktiv unterstützen.
Reicht beispielsweise der Generator kurzfristig nicht aus, wird die fehlende Leistung aus der Batterie ergänzt. Sinkt die Verbraucherlast wieder, kann die überschüssige Leistung erneut zum Laden der Batterie verwendet werden.
Zwei AC-Ausgänge
Der Hauptausgang wird bei Ausfall der externen AC-Versorgung vom Wechselrichter weiter versorgt.
Die Umschaltung erfolgt in weniger als 20 ms und ist damit schnell genug, um auch viele elektronische Verbraucher ohne Unterbrechung weiterzubetreiben.
Der zweite AC-Ausgang wird dagegen nur versorgt, wenn an einem der AC-Eingänge externe Wechselspannung vorhanden ist. Er eignet sich deshalb beispielsweise für Warmwasserbereiter oder andere Verbraucher, die die Batterie nicht entladen sollen.
VE.Bus, Parallel- und Dreiphasenbetrieb
Über VE.Bus kann der Quattro in größere Victron-Systeme integriert werden.
Drei baugleiche Geräte können zu einem Dreiphasensystem verbunden werden. Zusätzlich sind parallele Systeme mit mehreren Geräten möglich.
Für VRM, zentrale Anlagenüberwachung und umfangreiche Steuerungsfunktionen empfehlen wir ein separates GX-Gerät wie den Cerbo GX oder Ekrano GX.
Nenn-Batteriespannung 12 V
DC-Eingangsspannungsbereich 9,5–17 V
AC-Eingänge 2
AC-Eingangsspannungsbereich 187–250 V AC
AC-Eingangsfrequenz 50/60 Hz
Maximaler durchschaltbarer Strom je AC-Eingang 50 A
AC-Ausgangsspannung 230 V AC ± 2 %
Frequenz 50 Hz ± 0,1 %
Nennleistung Wechselrichter 3000 VA
Dauerleistung bei 25 °C 2400 W
Dauerleistung bei 40 °C 2200 W
Dauerleistung bei 65 °C 1700 W
Spitzenleistung 6000 W
Maximaler unterbrechungsfreier Ausgangsstrom 11 A
Maximaler Ausgangsfehlerstrom 32 A Spitze für 1 Sekunde
Maximaler Wirkungsgrad 93 %
Leerlaufverbrauch 20 W
Leerlaufverbrauch im AES-Modus 15 W
Leerlaufverbrauch im Suchmodus 8 W
PowerControl Ja
PowerAssist Ja
Ladespannung Konstantspannung 14,4 V
Ladespannung Erhaltung 13,8 V
Lagerspannung 13,2 V
Ladestrom Hausbatterie 120 A
Ladestrom Starterbatterie 4 A
Batterietemperatursensor Ja
Zusatzausgang Ja, 25 A
Programmierbare Relais 3×
VE.Bus Ja
COM-Port für allgemeine Nutzung 2×
Parallelbetrieb Ja
Dreiphasenbetrieb Ja
Fern-Ein/Aus Ja
Betriebstemperatur -20 bis +60 °C
Maximale Luftfeuchtigkeit 95 %, nicht kondensierend
Maximale Betriebshöhe 2000 m
Gehäuse Aluminium, blau RAL 5012
Schutzart IP20
Batterieanschluss 4× M8-Bolzen, 2× Plus und 2× Minus
AC-Anschluss Schraubklemmen bis 13 mm²
Gewicht 19 kg
Abmessungen H × B × T 364 × 295 × 221 mm
Der Quattro 12/3000/120-50/50 ist besonders interessant, wenn neben Wechselrichter und Ladegerät zwei externe AC-Quellen automatisch verwaltet werden sollen.
Typisch wäre beispielsweise ein Boot mit Landstrom und Generator. Beim MultiPlus müsste zwischen diesen beiden Quellen außerhalb des Gerätes umgeschaltet werden. Der Quattro übernimmt diese Aufgabe selbst.
Mit 2400 W Dauerleistung und einem 120-A-Ladegerät ist das Gerät bereits für größere 12-V-Batteriebänke ausgelegt.
Dabei sollte die 12-V-Systemspannung nicht unterschätzt werden: Unter hoher Wechselrichterlast entstehen sehr hohe Batteriestöme. Batterie, BMS, Sicherungen und DC-Verkabelung müssen entsprechend ausgelegt werden.
Wichtig: Die beiden Werte „50/50“ stehen für die beiden AC-Eingänge mit jeweils bis zu 50 A Durchgangsstrom.
Für Neuanlagen dieser Leistungsklasse sollte auch geprüft werden, ob ein 24-V- oder 48-V-System sinnvoller ist. Bei gleicher Leistung sinken die DC-Ströme erheblich.
Für VRM und zentrale Systemüberwachung empfehlen wir ein separates Cerbo GX oder Ekrano GX. Bei Parallel- und Dreiphasensystemen genügt ein GX-Gerät für das gesamte VE.Bus-System.
- 1× Victron Quattro 12/3000/120-50/50 230V
