Victron Multi HS19 Solar 15k
Victron Multi HS19 Solar 15k
(Art.Nr.: VIPMR803150300)

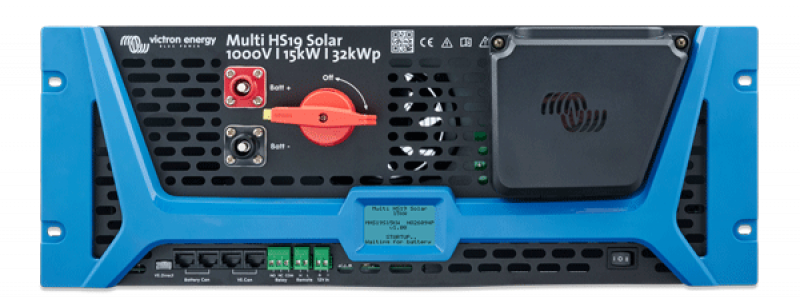

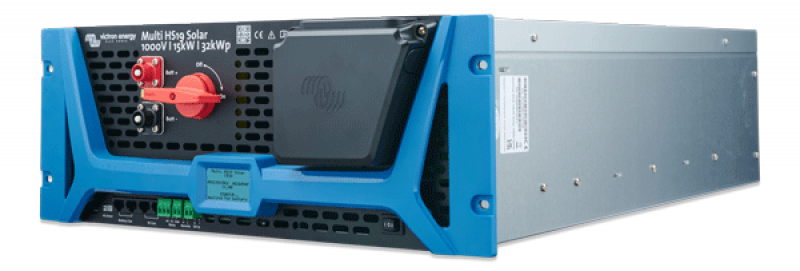

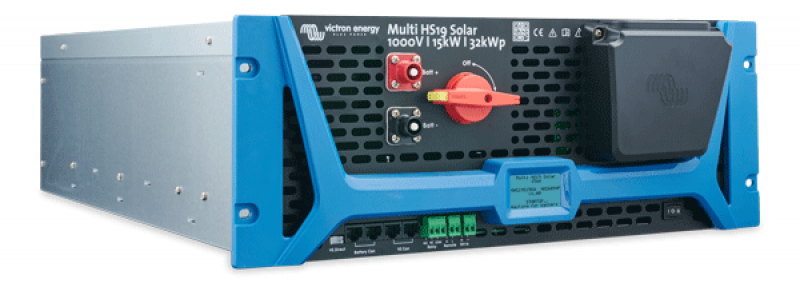

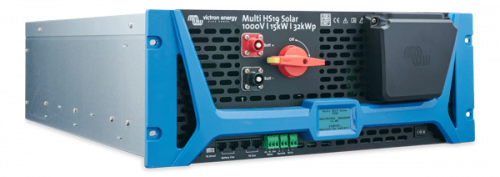

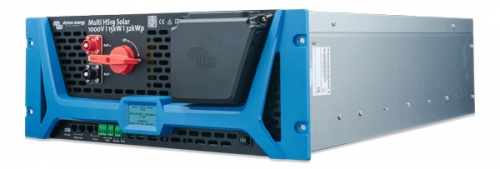

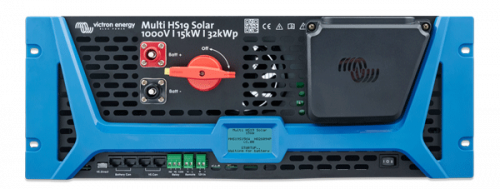

Der Victron Multi HS19 Solar 15k vereint einen leistungsstarken dreiphasigen Hochvolt-Wechselrichter, ein bidirektionales Batterieladegerät und vier unabhängige Hochvolt-MPPT-Solartracker in einem kompakten 19"-Rackgerät. Durch das integrierte Design werden Installationsaufwand, Verkabelung und Platzbedarf deutlich reduziert.
Mit einer Wechselrichterleistung von 15 kW eignet sich das Gerät für anspruchsvolle gewerbliche und industrielle Energiespeichersysteme. Typische Einsatzbereiche sind netzgekoppelte Speicheranlagen, Peak-Shaving, Lastmanagement, Notstromversorgung sowie Offgrid-Systeme.
Vier voneinander unabhängige MPPT-Tracker mit jeweils bis zu 8 kW ermöglichen eine flexible Auslegung unterschiedlicher PV-Strings. Mit insgesamt bis zu 32 kW PV-Leistung können auch größere Solargeneratoren direkt angeschlossen werden.
Der Multi HS19 Solar unterstützt Hochvolt-Batteriesysteme mit Spannungen von 650 bis 1000 V DC. Durch die hohen Batteriespannungen lassen sich Leitungsverluste reduzieren und kleinere Kabelquerschnitte realisieren. Die Kommunikation mit dem Batteriemanagementsystem erfolgt über dedizierte CAN-Bus-Schnittstellen.
Für Überwachung und Konfiguration stehen ein integriertes Display, Bluetooth über die VictronConnect App, VE.Can sowie die Einbindung in GX-Geräte und das Victron VRM Portal zur Verfügung. Zusätzlich besitzt das Gerät einen Fern-Ein/Aus-Eingang sowie ein programmierbares Relais zur Automatisierung externer Funktionen.
Wichtiger Sicherheitshinweis
Der Multi HS19 Solar 15k verarbeitet Batteriespannungen bis 1000 V DC und PV-Spannungen bis 600 V DC. Arbeiten an Hochvolt-Gleichspannungsanlagen können lebensgefährlich sein. Installation, Inbetriebnahme und Wartung dürfen ausschließlich durch entsprechend qualifizierte Elektrofachkräfte unter Beachtung der geltenden Vorschriften und Herstellervorgaben erfolgen.
Der Victron Multi HS19 Solar 15k kombiniert einen dreiphasigen Hochvolt-Wechselrichter, ein Batterieladegerät und vier unabhängige MPPT-Solartracker in einem kompakten 19"-Rackgerät.
Wechselrichter
- Nennleistung: 15 kVA / 15 kW
- Dauerleistung bis 40 °C: 15 kW
- Spitzenleistung: 22 kW (5 s)
- Ausgangsspannung: 400 V AC, 3-phasig
- Ausgangsfrequenz: 50 / 60 Hz
- Dauerstrom pro Phase: 22 A
- Maximaler Wirkungsgrad: 98 %
- Eigenverbrauch bei 650 V Batteriespannung: 50 W
AC-Seite
- Max. AC-Eingangsstrom: 32 A
- Max. Durchleitungsstrom: 32 A
- AC-Eingänge / Ausgänge: 1 Eingang / 2 Ausgänge
- Anschlüsse: L1, L2, L3, N, PE

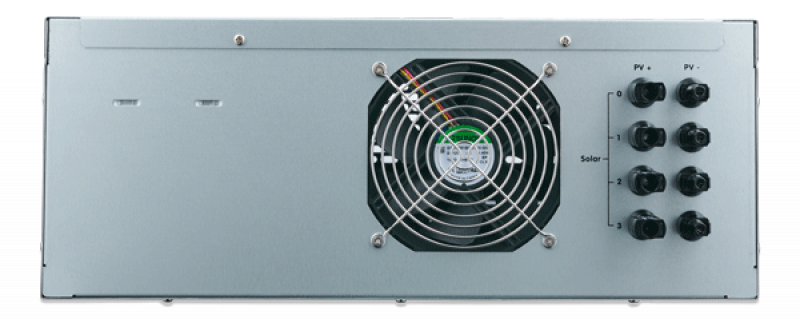

Solar
- Anzahl MPPT-Tracker: 4
- Anzahl PV-Strings: 4
- Max. PV-Leistung pro Tracker: 8 kW
- Max. PV-Leistung gesamt: 32 kW
- Max. PV-Leerlaufspannung: 600 V
- MPPT-Bereich: 100–600 V
- Startspannung: 300 V
- Max. Kurzschlussstrom pro String: 13,5 A
- Max. MPP-Strom pro String: 13,5 A
- MPPT-Wirkungsgrad: 99 %
Batterie
- Batteriespannungsbereich: 650–1000 V DC
- Max. Entladestrom: 25 A
- Max. Ladestrom: 41 A
- Kommunikation: CAN-Bus
- Unterstützte Batterien: Victron HV Protocol kompatible Batteriesysteme
Kommunikation
- Bluetooth integriert
- VE.Can
- VE.Direct
- Batterie-CAN
- Programmierbares Relais
- Fern-Ein/Aus-Eingang
Gehäuse
- Bauform: 19 Zoll Rack, 4 HE
- Tiefe: 700 mm
- Gewicht: 26,5 kg
- Schutzart: IP20
- Kühlung: Zwangsbelüftung
- Betriebstemperatur: 0 °C bis +60 °C
- Volle Leistung bis +40 °C
Der Multi HS19 Solar 15k richtet sich ausschließlich an professionelle Hochvolt-Energiespeichersysteme im Gewerbe- und Industriebereich.
Im Gegensatz zu klassischen Victron-Systemen mit 12 V, 24 V oder 48 V Batteriespannung arbeitet der Multi HS19 Solar mit Hochvolt-Batteriesystemen von 650 bis 1000 V DC. Dadurch lassen sich Leitungsverluste reduzieren und größere Leistungen wirtschaftlich realisieren.

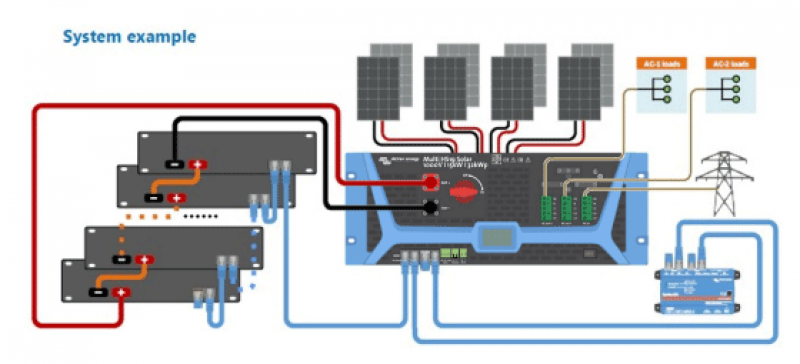

Typische Anwendungen:
- Gewerbliche PV-Speichersysteme
- Industrieanlagen
- Lastmanagement
- Peak-Shaving
- Notstromversorgung
- Containerisierte Energiespeichersysteme
- Offgrid-Anlagen
- Kritische Infrastruktur
Achtung Hochvolt-System
Installation, Inbetriebnahme, Wartung und Fehlersuche dürfen ausschließlich durch qualifizierte Elektrofachkräfte erfolgen, die für Arbeiten an Hochvolt-Energiespeichersystemen geschult und autorisiert sind.
Kein Verkauf an Endverbraucher zur Selbstinstallation.
Kompatible Hochvolt-Batterien
Der Multi HS19 Solar ist nicht mit Victron Lithium NG, Victron Lithium SuperPack oder anderen Niedervolt-Batterien kompatibel.
Aktuell werden unter anderem folgende Batteriesysteme unterstützt:
- Cegasa E/Scal 6
- Freedom Won LiTE Commercial HV+
- Hubble HV100
- LBSA Rhino IntelliFlex HV
- MG Energy Systems RS-Serie
- ZYC SIMPO Pro E
- ZYC SIMPO Pro S
Vor Projektbeginn sollte die aktuelle Victron-Kompatibilitätsliste geprüft werden.
Hinweis zum Parallelbetrieb
Der Multi HS19 Solar unterstützt derzeit keinen Parallelbetrieb. Laut Victron sollen zukünftige Hardware-Revisionen diese Funktion unterstützen.
- Victron Multi HS19 Solar 15k
- Montagehalterungen für 19"-Rackeinbau
- Dokumentation
