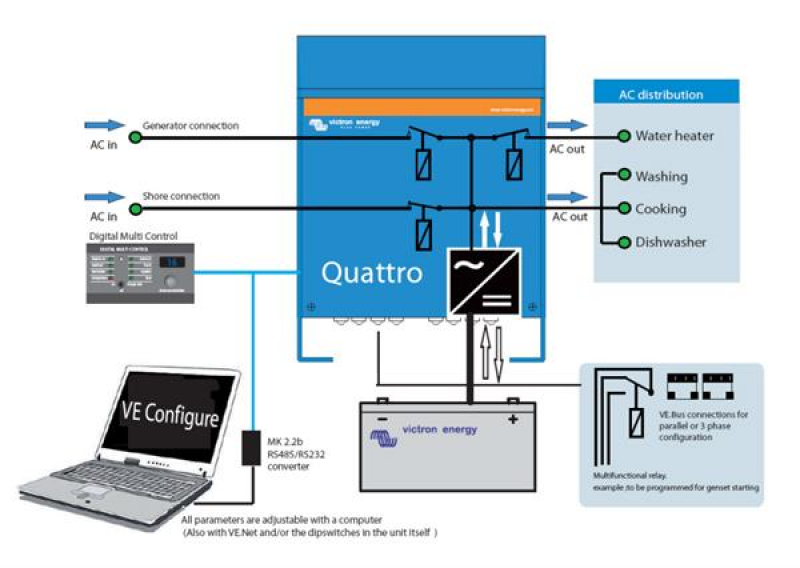

Zwei Wechselstrom-Eingänge mit integriertem Transferschalter
Der Quattro kann an zwei unabhängige Wechselstrom-Quellen angeschlossen werden: zum Beispiel an das öffentliche Stromnetz und an einen Generator oder an zwei Generatoren. Der Quattro verbindet sich automatisch mit der aktiven Quelle.
Zwei Wechselstromausgänge
Der Hauptausgang stellt einen unterbrechungsfreien Betrieb sicher. Im Falle eines Netzausfalls oder bei einer Unterbrechung des Land-/Generatorstroms übernimmt der Quattro die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet ist.
Der zweite Ausgang liefert nur dann Strom, wenn an einem der Eingänge des Quattro Wechselstrom verfügbar ist. Verbraucher, die die Batterie nicht entladen dürfen, wie z. B. ein Wassererhitzer, können an diesen Ausgang angeschlossen werden.
Praktisch unbegrenzte Leistung durch Parallelschaltung
Bis zu 6 Quattros können parallelgeschaltet werden. Das ergibt beispielsweise mit sechs 48/10000/140 Einheiten 54 kW/60 kVA Ausgangsleistung oder 840 A Ladestrom.
Drei Phasen-Betrieb
Drei Einheiten können in einer Drei-Phasen-Konfiguration geschaltet werden. Damit jedoch nicht genug: durch Parallelschaltung zweier derartiger Systeme erhält man 162 kW/180 kVA Wechselrichterleistung oder 2500 A Ladestrom.
PowerControl – Arbeiten mit begrenzter Generatorleistung, eingeschränktem Land- oder Netzstrom
Der Quattro ist ein sehr leistungsstarkes Batterie-Ladegerät. Daher nimmt er vom Generator bzw. der Landstromversorgung viel Strom auf (16 A pro 5 kVA Quattro bei 230 VAC). An jedem der Wechselstromeingänge kann eine Strombegrenzung festgelegt werden. Der Quattro nimmt dann Rücksicht auf weitere angeschlossene Wechselstromverbraucher und nutzt zum Laden nur den Strom, der noch „übrig“ ist. So wird verhindert, dass der Generator- oder der Stromnetzanschluss überlastet wird.
PowerAssist – Erhöhung der Landanschluss- oder Generatorleistung
Mit dieser Funktion erhält das PowerControl - Prinzip eine neue Dimension, da der Quattro eine zu schwache alternative Quelle unterstützen kann. Lastspitzen treten häufig nur für einen begrenzten Zeitraum auf. In einem solchen Fall stellt der Quattro sicher, dass eine zu schwache Netzstrom- bzw. Generatorleistung sofort durch Energie aus der Batterie kompensiert wird. Wird die Last reduziert, d. h. werden Verbraucher ausgeschaltet, kann die dann wieder ausreichend vorhandene Energie zum Laden der Batterien genutzt werden.
Solarstrom: Wechselstrom auch bei Netzausfall
Der Quattro kann sowohl bei nicht netzgekoppelten sowie bei netzgekoppelten PV-Anlagen als auch bei anderen alternativen Energiesystemen eingesetzt werden. Es ist eine Software zur Erkennung eines Netzausfalls verfügbar.
Systemkonfiguration
- Wenn Einstellungen an einem Einzelgerät verändert werden müssen, kann dies innerhalb von wenigen Minuten mithilfe eines DIP-Schalter-Einstellungsverfahrens erfolgen.
- Parallel geschaltete und Drei-Phasen-Systeme können mit der VE.Bus Quick Configure und VE.Bus System Configurator Software konfiguriert werden.
- Netzunabhängige, netzgekoppelte und Eigenverbrauchssysteme, in denen Grid-Tie-Wechselrichter und/oder MPPT-Solarladegeräte zum Einsatz kommen, können mithilfe von Assistenten (zugehörige Software zu den jeweiligen Systemen) konfiguriert werden.
Überwachung und Steuerung vor Ort
Es stehen mehrere Optionen zur Verfügung: Batteriewächter, Multi Control Paneel, Ve.Net Blue Power Paneel, Color Control Paneel, Smartphone oder Tablet (Bluetooth Smart), Laptop oder Computer (USB oder RS232).
Überwachung und Steuerung aus der Ferne
Victron Ethernet Remote, Victron Global Remote und das Color Control Paneel. Die Daten lassen sich auf unserer VRM (Victron Remote Management) Website kostenlos speichern und einsehen.
Konfigurierung aus der Ferne:
Sind Systeme mit einem Color Control Paneel an das Ethernet angeschlossen, kann auf sie zugegriffen werden und Einstellungen können aus der Ferne geändert werden.

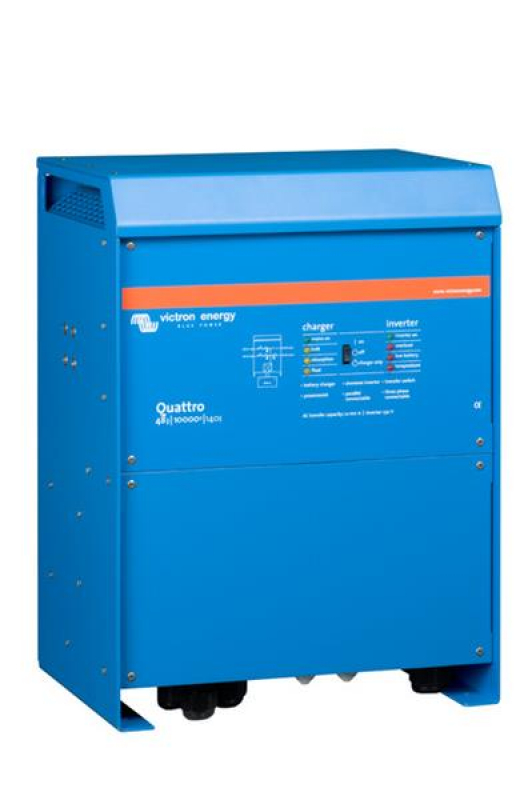

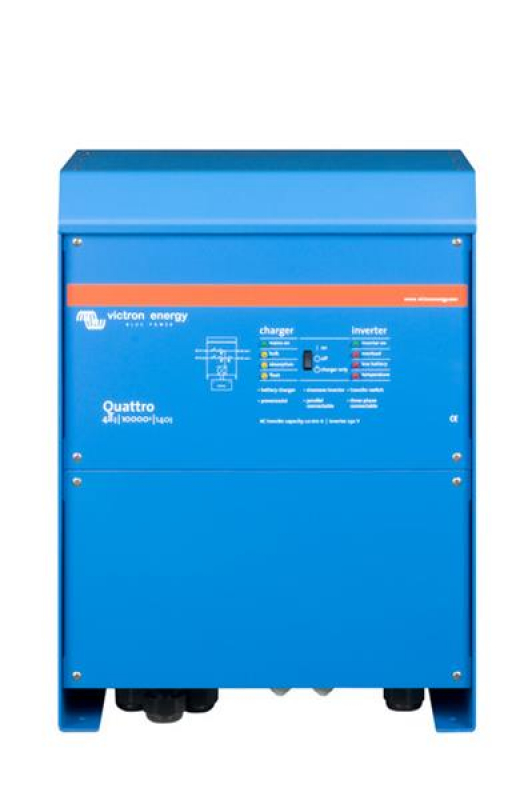

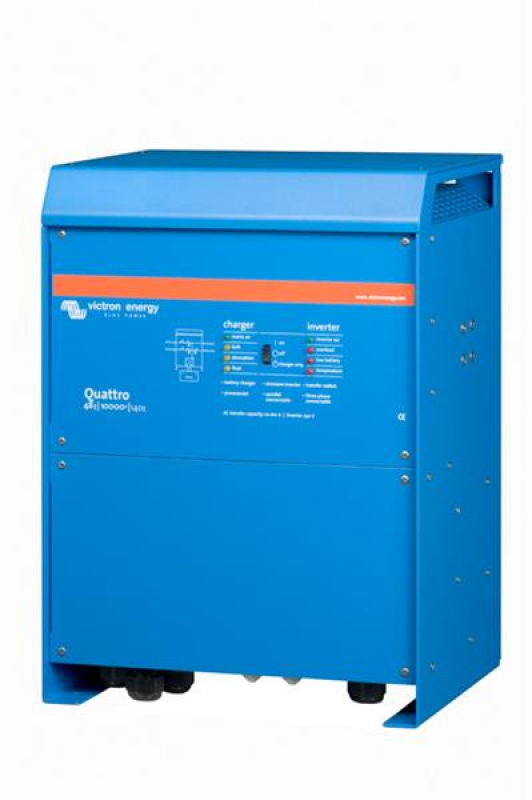

| Quattro 48/10000/140-100/100 |
PowerControl / PowerAssist | JA |
Integrierter Transferschalter | JA |
Wechselstrom-Eingänge (2x) | Eingangsspannungsbereich: 187-265 VAC Eingangsfrequenz: 45 – 65 Hz / Leistungsfaktor: 1 |
Maximaler durchschaltbarer Strom | 2x 100A |
WECHSELRICHTER | |
Eingangsspannungsbereich (V DC) | 38 – 66 V |
Ausgang | Ausgangsspannung: 230 VAC ± 2 % Frequenz: 50 Hz ± 0,1 % |
Dauerleistung bei 25°C | 10000VA |
Dauerleistung bei 25°C | 8000W |
Dauerleistung bei 40°C | 6500W |
Dauerleistung bei 65°C | 4500W |
Spitzenleistung | 20000W |
Max. Wirkungsgrad | 96% |
Null-Last Leistung | 55W |
Null-Last Leistung im AES-Modus | 35W |
Null-Last Leistung im Such-Modus | 20W |
LADEGERÄT | |
'Konstant'-Ladespannung | 57,6V |
'Erhaltungs'-Ladespannung | 55,2V |
Lagermodus | 52,8V |
Ladestrom Hauptbatterie | 140A |
Ladestrom Starterbatterie | NEIN |
Batterie-Temperatursensor | JA |
ALLGEMEINES | |
Zusatzausgang (Boiler) | 50A |
Programmierbares Relais | 3x |
Schutz | Ausgangskurzschluss, Überlast, Batterie-Spannung zu hoch, Batterie-Spannung zu niedrig, Temperatur zu hoch, 230 VAC am Wechselrichterausgang, Zu hohe Brummspannung am Eingang |
VE.Bus-Schnittstelle | Bei Parallelschaltungen und Drei-Phasen-Betrieb, Fernüberwachung und Systemintegration |
COM-Port für allgemeine Nutzung | 2x |
Ferngesteuerte Ein-, Aus-Schaltung | JA |
Gemeinsame Merkmale | Betriebstemperatur: -40 bis +65 °C Feuchte (nicht kondensierend): Max. 95 % |
GEHÄUSE | |
Material & Farbe | Aluminium (blau RAL 5012) |
Schutzklasse | IP 21 |
Batterie-Anschluss | Vier M8 Bolzen (2 Plus- und 2 Minus-Anschlüsse) |
230 V AC Anschluss | Bolzen M6 |
Gewicht | 45kg |
Abmessungen (HxBxT) | 470 x 350 x 280mm |
NORMEN | |
Sicherheit | EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1 |
Emissionen / Immunität | EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3 |
Straßenfahrzeuge | nur 12 V und 24 V Modelle: ECE R10-4 |
Anti-Islanding | bitte beachten Sie die Herstellerwebsite |
