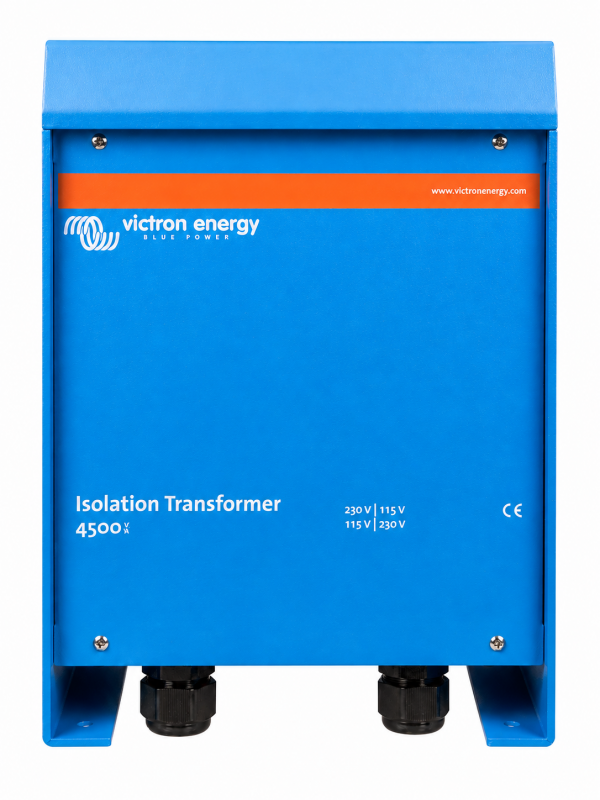

Victron Isolation Transformer 4500W 115/230V – Trenntransformator
Victron Isolation Transformer 4500W 115/230V – Trenntransformator
(Art.Nr.: VIITR040452042)
Der Victron Isolation Transformer 4500W sorgt für eine vollständige galvanische Trennung zwischen Landstromversorgung und Bordnetz. Dadurch wird eine leitende Verbindung zwischen der landseitigen Erdung und dem Boot verhindert – eine wichtige Maßnahme sowohl für die elektrische Sicherheit als auch zum Schutz vor galvanischer Korrosion.
Gerade bei Booten mit regelmäßigem Landstromanschluss können über die Schutzleiterverbindung galvanische Ströme entstehen. Diese können Opferanoden schneller verbrauchen und Welle, Propeller sowie weitere metallische Unterwasserteile angreifen. Ein Trenntransformator unterbricht diesen galvanischen Strompfad, ohne auf die erforderlichen Schutzmaßnahmen des Bordnetzes verzichten zu müssen.
Der Landstrom wird dazu auf die Primärseite des Transformators geführt, während das Bordnetz ausschließlich von der galvanisch getrennten Sekundärseite versorgt wird.
Der integrierte Sanftanlauf begrenzt den hohen Einschaltstrom des Transformators und verhindert dadurch ein unnötiges Auslösen der landseitigen Sicherung beim Einschalten.
Beim 4500-W-Modell kommt ein Ringkerntransformator zum Einsatz, der sich durch einen geräuscharmen Betrieb und vergleichsweise geringes Gewicht auszeichnet.
Der Trenntransformator kann für unterschiedliche Ein- und Ausgangsspannungen verdrahtet werden und eignet sich damit sowohl für 115-V- als auch für 230-V-Landstromanlagen. Möglich sind 115 V → 115 V, 115 V → 230 V, 230 V → 115 V sowie 230 V → 230 V.
Wichtig: Diese Ausführung schaltet nicht automatisch zwischen 115 V und 230 V um. Dafür gibt es separat den Isolation Transformer 4500W Auto 115/230V.
Leistung 4500 W
Eingangsspannung 115 V oder 230 V
Ausgangsspannung 115 V oder 230 V
Frequenz 50/60 Hz
Nennstrom 38 A bei 115 V / 19 A bei 230 V
Sanftanlauf Ja
Transformator Ringkerntransformator
Eigenschaften Transformator Geräuscharm, geringes Gewicht
Eingangs-Stromkreisunterbrecher Ja
Gehäuse Aluminium, blau RAL 5012
Schutzart IP21
Gewicht 22,2 kg
Abmessungen H × B × T 362 × 258 × 221 mm
Sicherheitsnorm EN 60076
Die Werte entsprechen der technischen Tabelle auf Seite 2 des Victron-Datenblatts.
Der Isolation Transformer 4500W ist besonders für Yachten und Boote mit leistungsfähigeren 230-V-Landstromanlagen geeignet.
Bei 230 V stellt das Gerät einen Nennstrom von 19 A zur Verfügung. Damit passt es sehr gut zu einem üblichen 16-A-Landstromanschluss, dessen verfügbare Leistung vollständig übertragen werden kann und bei dem zusätzlich Leistungsreserve des Transformators vorhanden ist.
Neben der elektrischen Sicherheit liegt der wesentliche Vorteil in der Vermeidung galvanischer Korrosion. Die Schaubilder auf Seite 2 des Victron-Datenblatts zeigen den Unterschied anschaulich: Bei direkter Verbindung der Landmasse mit dem Boot kann ein galvanischer Strom über die Unterwasserteile entstehen. Mit Trenntransformator wird die Bootsmasse dagegen von der Landmasse isoliert.
4500W oder 4500W Auto 115/230V?
Beide Geräte besitzen eine Nennleistung von 4500 W und sind für 115 V und 230 V geeignet. Der entscheidende Unterschied liegt in der Umschaltung:
4500W 115/230V:
Die gewünschte Ein- und Ausgangsspannung wird über die entsprechende Verdrahtung festgelegt.
4500W Auto 115/230V:
Erkennt die anliegende Eingangsspannung und schaltet automatisch zwischen den Spannungsbereichen um. Bei 88–130 V wird auf den 115-V-Bereich und bei 185–250 V auf den 230-V-Bereich geschaltet.
Für ein Boot, das überwiegend an europäischen 230-V-Landstromanlagen betrieben wird, ist die normale 4500-W-Ausführung in der Regel ausreichend. Die Auto-Version ist insbesondere bei international eingesetzten Yachten interessant, die regelmäßig sowohl 115-V- als auch 230-V-Landstromnetze nutzen.
- 1× Victron Isolation Transformer 4500W 115/230V
