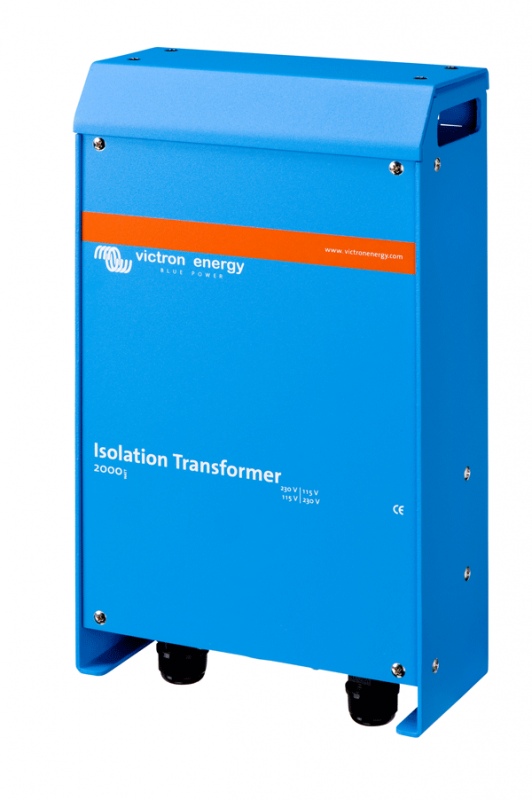

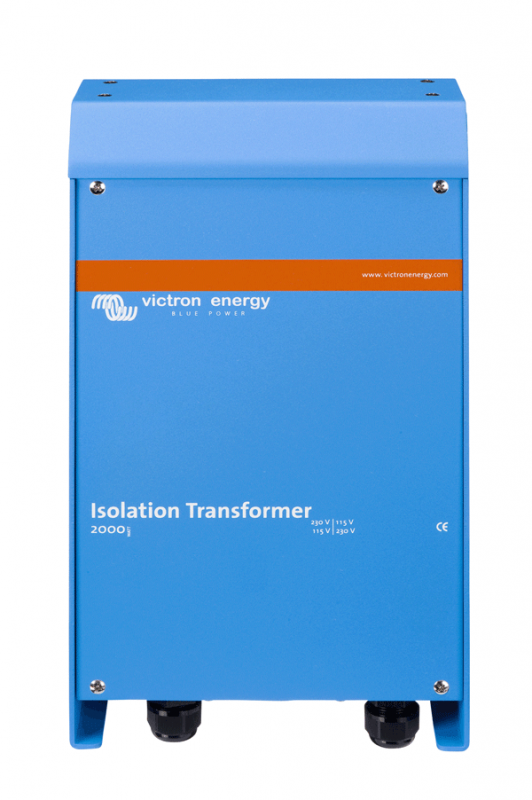

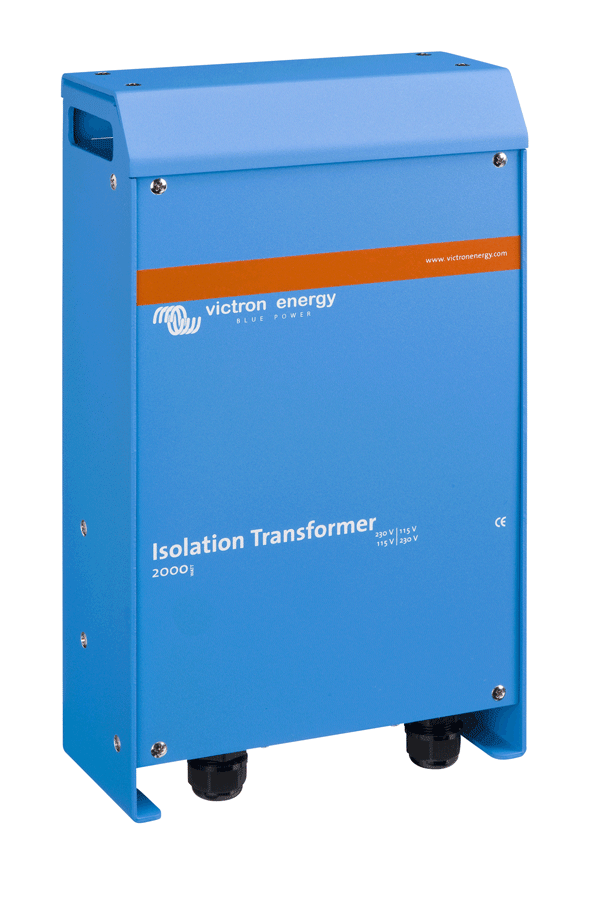

Victron Isolation Transformer 2000W 115/230V – Trenntransformator
Victron Isolation Transformer 2000W 115/230V – Trenntransformator
(Art.Nr.: VIITR040202041)
Der Victron Isolation Transformer 2000W sorgt für eine vollständige galvanische Trennung zwischen Landstromversorgung und Bordnetz. Er erhöht damit die elektrische Sicherheit an Bord und verhindert gleichzeitig galvanische Ströme über die Landstromverbindung, die zu Korrosion an metallischen Unterwasserteilen führen können.
Der Landstrom wird ausschließlich auf die Primärseite des Transformators geführt. Das Bordnetz wird von der Sekundärseite versorgt und ist dadurch elektrisch von der Landstromversorgung getrennt. Die Land-Schutzleiterverbindung wird nicht direkt mit der Bordmasse verbunden; auf der Sekundärseite wird eine eigene Schutzleiterverbindung für das Bordnetz hergestellt. Das interne Schaltbild im Victron-Datenblatt zeigt diesen Aufbau einschließlich der Neutralleiter-/PE-Verbindung auf der Sekundärseite.
Neben dem Korrosionsschutz bietet der Trenntransformator einen erheblichen Sicherheitsgewinn. Insbesondere bei fehlerhaften oder problematischen Landstrominstallationen wird verhindert, dass eine direkte elektrische Verbindung zwischen Land und Boot besteht.
Der integrierte Sanftanlauf begrenzt den Einschaltstrom des Transformators und verhindert damit, dass die landseitige Sicherung allein durch den hohen Einschaltstrom des Transformators ausgelöst wird.
Der verwendete Ringkerntransformator zeichnet sich durch einen geräuscharmen Betrieb und ein vergleichsweise geringes Gewicht aus.
Das 2000-W-Modell kann entsprechend der Verdrahtung sowohl an 115/120-V- als auch an 230/240-V-Netzen betrieben werden. Ebenso kann die Ausgangsspannung entsprechend konfiguriert werden. Das Datenblatt nennt ausdrücklich die vier möglichen Kombinationen 115 V zu 115 V, 115 V zu 230 V, 230 V zu 115 V und 230 V zu 230 V.
Leistung 2000 W
Eingangsspannung 115/120 V oder 230/240 V
Ausgangsspannung 115/120 V oder 230/240 V
Frequenz 50/60 Hz
Nennstrom 17 A bei 115/120 V / 8,5 A bei 230/240 V
Sanftanlauf Ja
Transformator Ringkerntransformator
Eigenschaften Transformator Geräuscharm, geringes Gewicht
Elektrischer Stromkreisunterbrecher Ja
Gehäuse Aluminium, blau RAL 5012
Schutzart IP21
Gewicht 12,7 kg
Abmessungen H × B × T 375 × 214 × 135 mm
Sicherheitsnorm EN 60076
Die technischen Daten stammen aus der Vergleichstabelle auf Seite 2 des Victron-Datenblatts.
Ein Trenntransformator ist insbesondere für Boote und Yachten mit regelmäßigem Landstromanschluss empfehlenswert. Er löst zwei wesentliche Aufgaben gleichzeitig: elektrische Sicherheit und Schutz vor galvanischer Korrosion.
Ohne galvanische Trennung besteht über den Schutzleiter des Landstromanschlusses eine leitende Verbindung zwischen dem Boot und der landseitigen Erdung. Über Wasser und benachbarte Installationen können dadurch galvanische Ströme fließen. Besonders gefährdet sind metallische Unterwasserteile wie Propeller, Wellen, Saildrives oder andere metallische Komponenten.
Der Trenntransformator unterbricht diese galvanische Verbindung vollständig. Die beiden Schaubilder auf Seite 2 des Datenblatts verdeutlichen den Unterschied: einmal mit direkter Verbindung der Landmasse zur Bootsmasse und daraus resultierendem galvanischem Strom und einmal mit Trenntransformator und galvanisch isolierter Bootsmasse.
2000 W oder größere Ausführung?
Die 2000-W-Version stellt bei 230 V einen Nennstrom von 8,5 A zur Verfügung. Sie eignet sich daher für kleinere Landstromanlagen und Installationen mit entsprechend begrenztem Leistungsbedarf.
Wer einen üblichen 16-A-Landanschluss bei 230 V annähernd vollständig nutzen möchte, sollte stattdessen den Victron Isolation Transformer 3600 W wählen. Dieser ist laut Datenblatt für 16 A bei 230 V ausgelegt.
Der 2000-W-Trenntransformator ist außerdem interessant für international eingesetzte Boote, da Ein- und Ausgang sowohl für 115/120 V als auch für 230/240 V konfiguriert werden können.
Wichtig: Das Gerät ist kein automatischer Spannungswandler. Die gewünschte Kombination von Ein- und Ausgangsspannung wird über die entsprechende Verdrahtung konfiguriert. Für eine automatische Umschaltung zwischen 115 V und 230 V führt Victron im Datenblatt separat den Isolation Transformer 3600W Auto 115/230V auf.
- 1× Victron Isolation Transformer 2000W 115/230V
