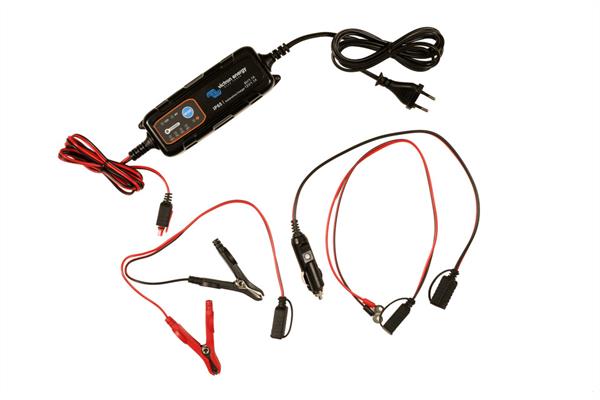

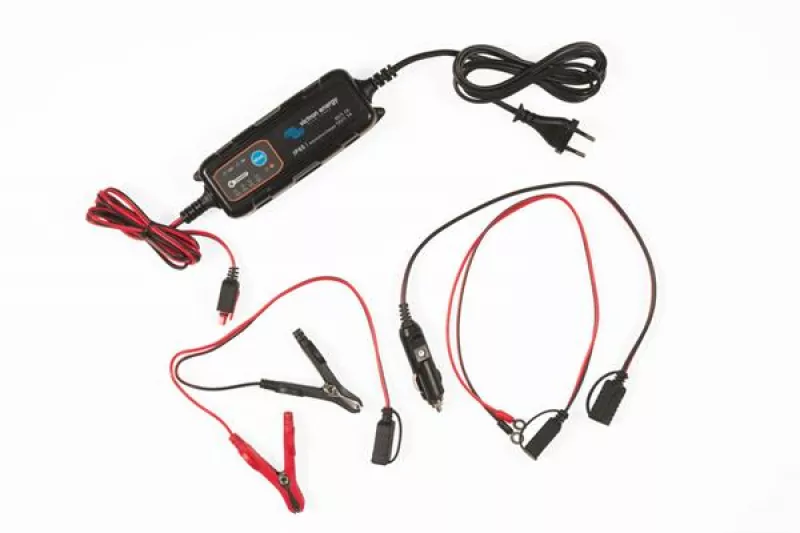

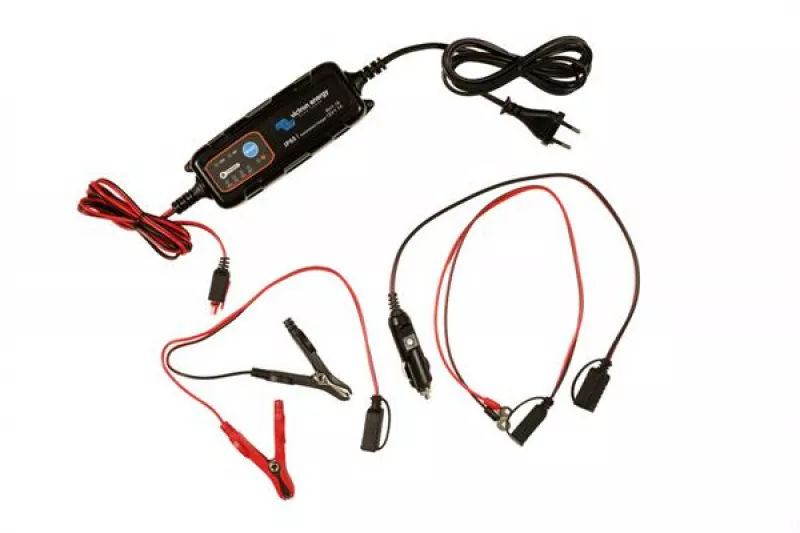

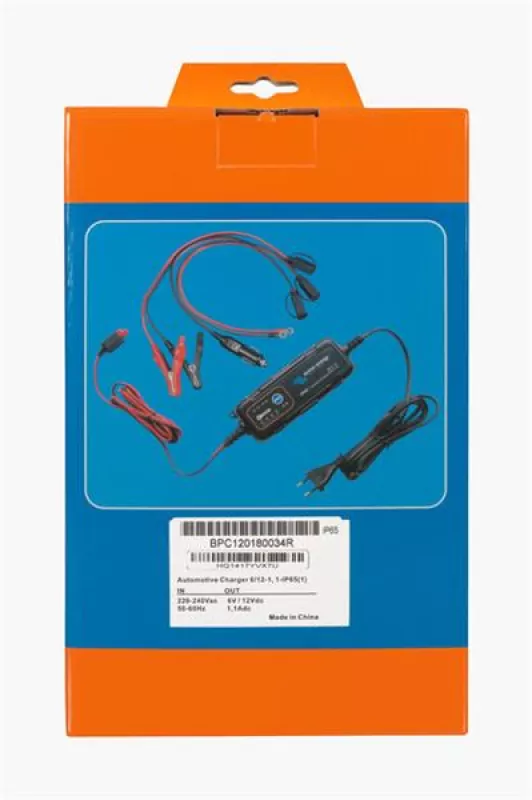

DC-Stecker
Je nach Anwendung können Klemmen, Ösen oder ein Zigaretten-Stecker (alles inklusive) an das Ladegerät angeschlossen werden.
Zum Aufladen von 6 V- und 12 V-Batterien
Das Ladegerät passt seinen Ladealgorithmus automatisch an die 6 V- oder 12 V-Batterie an.
Überhitzungs- und Verpolungsschutz
Der Ausgangsstrom wird verringert, wenn die Temperatur auf bis zu 40°C ansteigt, das Ladegerät versagt jedoch nicht. Das Ausgangsrelais schützt vor Verpolung.

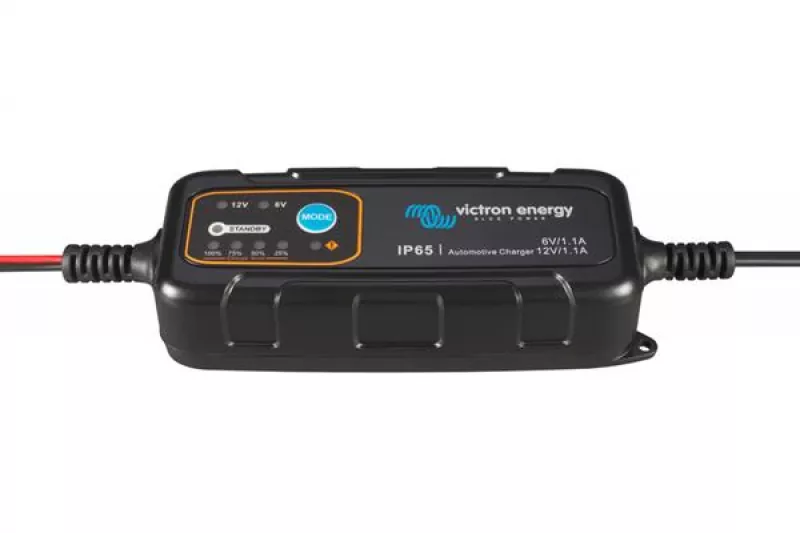

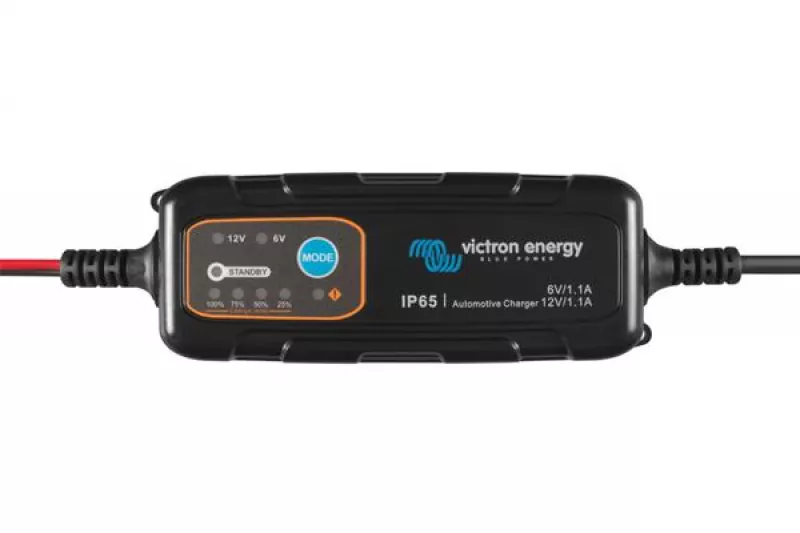

Acht LEDs zur Status- und Modusanzeige
Wenn das Gerät an die Wechselstromversorgung angeschlossen ist, schaltet sich die LED "STANDBY" ein. Am Ausgang ist keine Spannung vorhanden.
Nach dem Anschluss an eine Batterie (Batteriespannung muss im Falle einer 6 V-Batterie 2 V, und im Falle einer 12 V-Batterie 7 V überschreiten) wird die Aufladung durch Drücken der Taste MODE gestartet.
Der Ladezustand der Batterie wird von 4 LEDs angezeigt:
1. Rote LED 25 %-Marke blinkt: Ladezustand liegt unter 25 %.
2. Rote LED 25 %-Marke leuchtet und rote LED 50%-Marke blinkt: Ladezustand liegt unter 50 %.
3. Rote LEDs leuchten und gelbe LED 75 %-Marke blinkt: Ladezustand liegt unter 75 %.
4. Rote und gelbe LEDs leuchten und grüne LED 100%-Marke blinkt: Die Batterie ist fast geladen.
5. Alle Ladestufen-LEDs leuchten ununterbrochen: Die Batterie ist voll aufgeladen.
Flüssigelektrolyt-, AGM- oder GEL-Batterien. Umgebungstemperatur unter 10 °C, oder Batterien benötigen eine höhere Ladespannung (zum Beispiel Spiralzellen-Batterien von OPTIMA).
Bei Verpolung schaltet sich die orange LED ! ein, sobald die Taste MODE gedrückt wird.
Leuchtet die rote LED STANDBY weiterhin, auch nachdem die Taste MODE betätigt worden ist, ist die Verbindung zur Batterie unterbrochen.
Das Ladegerät startet immer im Modus STANDBY, wenn es an die Wechselstromversorgung angeschlossen wird.
