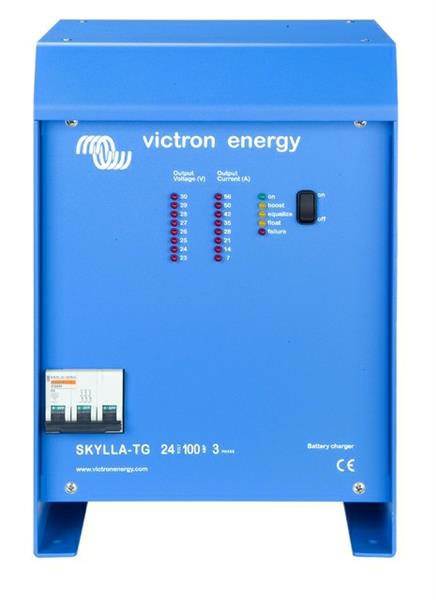

Victron Skylla-TG 24/100 3-Phase – 24 V Hochleistungs-Ladegerät 100 A, 3 × 400 V AC

(Art.Nr.: VISTG024100300)

Beschreibung

Das Skylla-TG 24/100 3-Phase ist eines der leistungsstärksten klassischen Skylla-TG-Ladegeräte und speziell für große professionelle 24-V-Batteriesysteme ausgelegt.

100 A Ladeleistung

Mit 100 A können auch große Batteriebänke im Bereich von mehreren hundert Amperestunden innerhalb praxisgerechter Zeit geladen werden.

Victron nennt einen typischen Batteriegrößenbereich von 500–1000 Ah.

Dreiphasige 400-V-Netzversorgung

Das Ladegerät benötigt 3 × 400 V AC.

Der zulässige Eingangsspannungsbereich beträgt 320–450 V AC. Datasheet_Victron_Skylla-TG.pdfPDF

Separater Starterbatterieausgang

Zusätzlich zum 100-A-Hauptausgang steht ein begrenzter 4-A-Ausgang für eine Starterbatterie zur Verfügung.

IUoUo-Ladekennlinie

Die mikroprozessorgesteuerte dreistufige Ladung eignet sich für große professionelle Blei-Batteriesysteme.

Temperaturkompensation

Der mitgelieferte Temperatursensor passt die Ladespannung an die tatsächliche Batterietemperatur an.

Voltage Sense

Bei 100 A Ladestrom können selbst kleine Übergangs- oder Leitungswiderstände relevante Spannungsabfälle verursachen.

Die Voltage-Sense-Funktion misst deshalb direkt an der Batterie beziehungsweise am DC-Verteiler.

Als 24-V-Stromversorgung verwendbar

Die stabilisierte Ausgangsspannung erlaubt neben dem Ladebetrieb auch den Einsatz als leistungsfähige DC-Stromversorgung.

Große Industrie-/Marine-Bauform

Das 3-Phasen-Gerät wiegt rund 23 kg und misst 515 × 260 × 265 mm. Manual_Victron_Skylla-TG_3-phasen_groß.pdfPDF

Technische Daten

Batteriespannung 24 V
Hauptladestrom 100 A
Starterbatterieausgang 4 A
Netzversorgung 3-phasig
Nenn-Eingangsspannung 3 × 400 V AC
Eingangsspannungsbereich 320–450 V AC
DC-Netzeingang Nein
Frequenz 45–65 Hz
Leistungsfaktor 1
Absorptionsspannung 28,5 V
Erhaltungsspannung 26,5 V
Ladecharakteristik IUoUo
Empfohlene Batteriekapazität 500–1000 Ah
Temperatursensor Ja
Voltage Sense Ja
Stromversorgungsbetrieb Ja
Fernalarm Potentialfreier Kontakt
Kühlung Fremdkühlung
Betriebstemperatur -40 bis +50 °C
Feuchtigkeit max. 95 %
Gehäuse Aluminium, blau RAL 5012
Schutzart IP21
Batterieanschlüsse M8
Netzanschluss Festanschluss
Gewicht ca. 23 kg
Abmessungen H × B × T 515 × 260 × 265 mm

Kaufberatung

Mit 100 A empfehlen wir dieses Ladegerät für Verbraucherbanken von etwa 500–1000 Ah.

Bei 500 Ah entsprechen 100 A 20 %, bei 750 Ah etwa 13 % und bei 1000 Ah 10 %.

Bei dieser Leistung sollten DC-Leitungsquerschnitt, Sicherungen, Sammelschienen, Wärmeabfuhr und Netzanschluss als Gesamtsystem geplant werden.

Das Gerät benötigt 3 × 400 V AC und ist nicht für einen normalen 230-V-Anschluss geeignet.

Wichtiger Installationshinweis: Dieses Ladegerät ist nicht steckerfertig. Der Anschluss an das Drehstromnetz muss durch einen entsprechend qualifizierten beziehungsweise eingetragenen Fachbetrieb erfolgen. Soweit für die Installation eine Zustimmung oder Abstimmung mit dem Netzbetreiber erforderlich ist, kann der ausführende Fachbetrieb diese veranlassen beziehungsweise den Betreiber dabei unterstützen.
