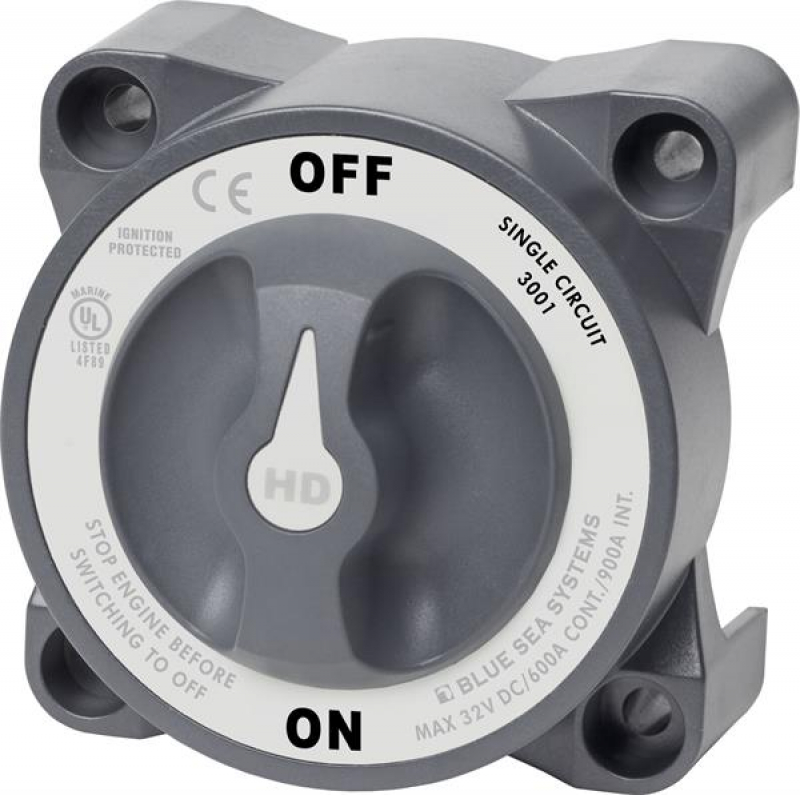

BlueSea 3001 Batteriehauptschalter 0-1 AFD 600 A schwarz

(Art.Nr.: BS-3001)

Mobile Preview: BlueSea 3001 Batteriehauptschalter 0-1 AFD 600 A schwarz

Beschreibung

Der BlueSea Batteriehauptschalter AFD 600 aus der 3000-Serie ist ein Hochstromschalter mit der Schaltfunktion 0-1 (Aus / Ein). Er wird eingesetzt, um eine Batterie sicher mit dem Bordnetz zu verbinden oder vom System zu trennen.

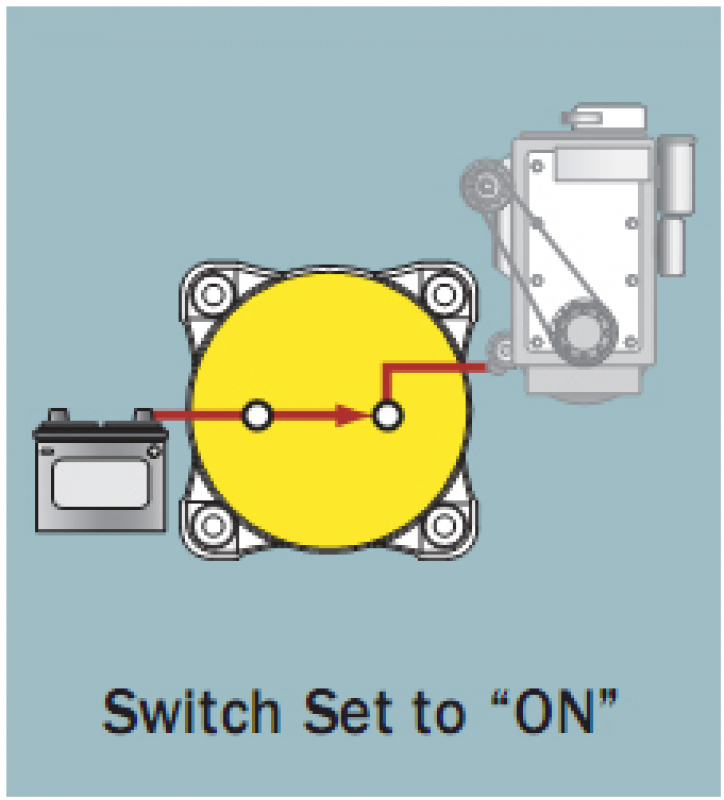

Die Bezeichnung AFD (Alternator Field Disconnect) beschreibt eine spezielle Schutzfunktion des Schalters. Beim Ausschalten trennt der Schalter nicht nur die Hauptstromleitung, sondern unterbricht zusätzlich das Erregerfeld der Lichtmaschine. Dadurch wird verhindert, dass beim Abschalten unter laufendem Motor gefährliche Spannungsspitzen entstehen, die elektronische Geräte oder die Lichtmaschine beschädigen könnten.

Diese Funktion ist besonders wichtig bei Installationen, bei denen der Batteriehauptschalter auch während des Motorbetriebs betätigt werden könnte. Durch die AFD-Funktion wird das Risiko von Schäden an der Bordelektronik deutlich reduziert.

Der Schalter ist für hohe Ströme ausgelegt und eignet sich besonders für Anwendungen mit leistungsstarken Verbrauchern wie Wechselrichtern, Bugstrahlrudern, Ankerwinden oder größeren Bordnetzen.

Die massiven Kontakte aus verzinntem Kupfer sorgen für eine hohe Leitfähigkeit sowie eine gute Korrosionsbeständigkeit. Das Gehäuse aus glasfaserverstärktem Thermoplast ist für den Einsatz in maritimen Umgebungen ausgelegt und widersteht Vibrationen, Feuchtigkeit und Temperaturschwankungen.

Technische Daten

Hersteller: BlueSea
Serie: 3000
Modell: AFD 600
Herstellerartikelnummer: 3001

Schaltfunktion: 0-1 (Aus / Ein)

Dauerstrom: 600 A
Intermittierender Strom (5 min): 900 A
Anlassstrom (30 s): 1750 A

Maximale Systemspannung: 48 V DC

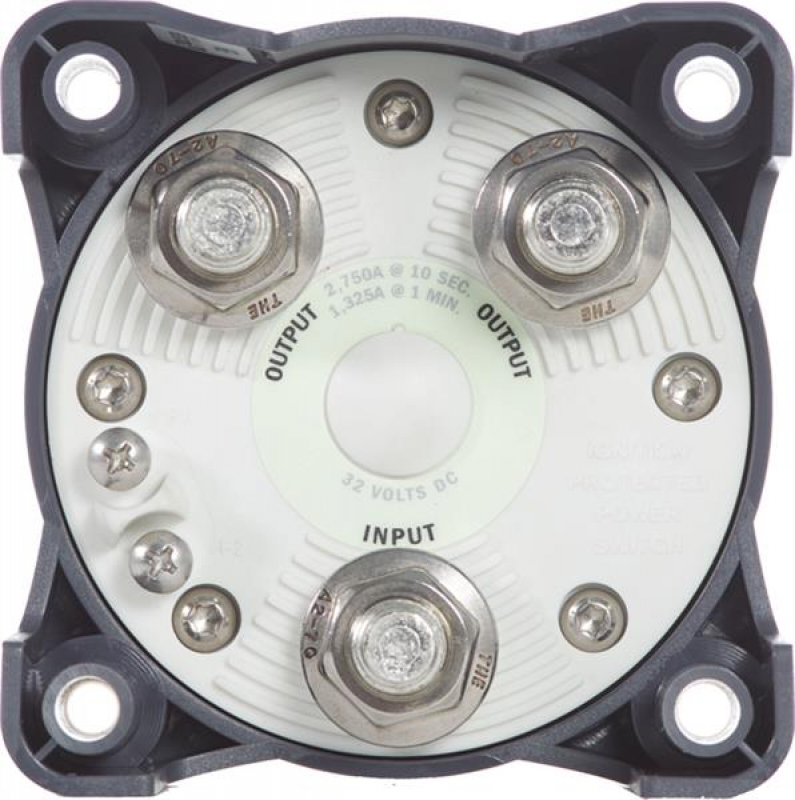

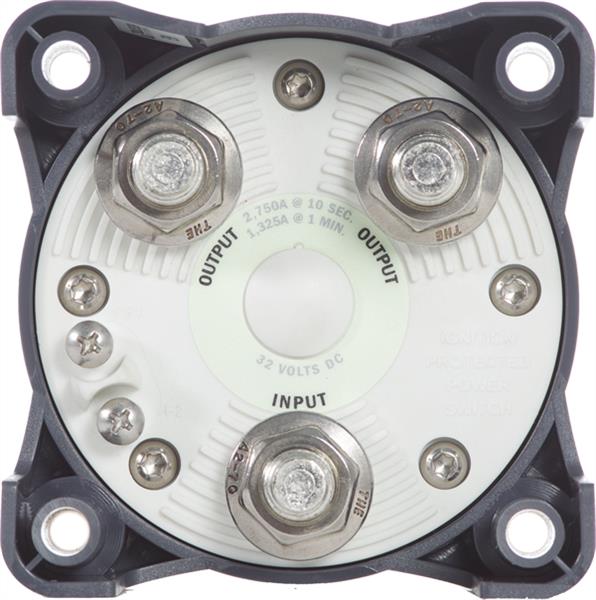

Anschlussbolzen: 1/2" (≈ M12)
Montageschrauben: M6

Material Kontakte: verzinntes Kupfer
Gehäusematerial: glasfaserverstärkter Thermoplast

Farbe: schwarz

Kaufberatung

Ein Batteriehauptschalter ermöglicht es, die Batterie sicher mit dem Bordnetz zu verbinden oder vollständig zu trennen. Dadurch können Wartungsarbeiten sicher durchgeführt werden und es wird verhindert, dass Verbraucher im Stand Strom ziehen.

Der AFD-Schalter (Alternator Field Disconnect) bietet einen zusätzlichen Schutz für Installationen mit Lichtmaschine. Beim Ausschalten wird das Erregerfeld der Lichtmaschine getrennt, bevor der Hauptstromkreis geöffnet wird. Dadurch können keine gefährlichen Spannungsspitzen entstehen, die elektronische Geräte oder die Lichtmaschine beschädigen könnten.

AFD-Schalter werden daher häufig in Motorbooten eingesetzt, bei denen der Hauptschalter auch bei laufendem Motor betätigt werden könnte.

Eine typische Installation im Bordnetz sieht beispielsweise so aus:

Batteriepol-Sicherungshalter zur Absicherung direkt an der Batterie

• BlueSea 5191 Batteriepolsicherungshalter ABH-1
• BlueSea 2151 Batteriepolsicherungshalter doppelt ABH-2

Batteriehauptschalter zur sicheren Trennung der Batterie vom Bordnetz

• BlueSea 6006 Batteriehauptschalter BHM 300
• BlueSea 9001 Batteriehauptschalter BWS 350

Eine typische Installation besteht aus

Batterie → Sicherungshalter (ABH) → Batteriehauptschalter → Bordnetz

Diese Struktur sorgt für eine sichere, servicefreundliche und normgerechte Installation von Hochstromleitungen.

Lieferumfang

1× BlueSea Batteriehauptschalter AFD 600
