Batterietrenndioden ermöglichen gleichzeitiges Laden mehrere Batterien aus einer Stromquelle, ohne daß die Einzelbatterien miteinander verbunden sind. So kann z.B. die Bordnetzbatterie belastet werden, ohne daß gleichzeitig auch die Starterbatterie mit entladen wird. Durch die Nutzung moderner Shottky-Dioden wird darüber hinaus der Spannungsverlust klein gehalten. Er beträgt bei niedrigen Strömen ca. 0,3 V und beim Nennstrom ca. 045 V.
Alle Modelle dieser Baureihe sind mit einer Kompensationsdiode ausgerüstet, mit der die Ausgangsspannung der Lichtmaschine geringfügig erhöht wird, um so den Spannungsverlust durch die Shottky Dioden auszugleichen.
Weitere Informationen finden Sie unserem Buch „Immer Strom“. Wenn die Trenndiode ohne weitere Maßnahme in die Verkabelung zwischen Lichtmaschine und Batterie geschaltet wird, entsteht ein Spannungsverlust, der zu unvollständiger Ladung und frühzeitiger Alterung der Batterie führt.

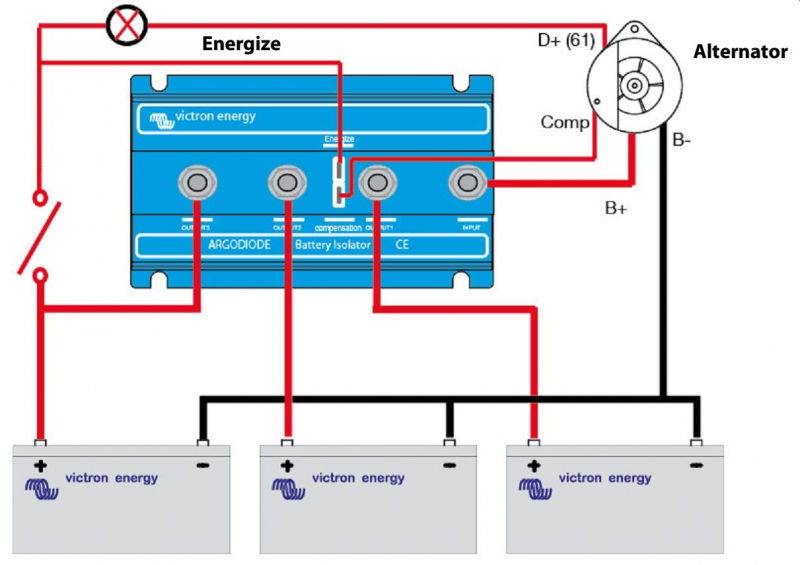

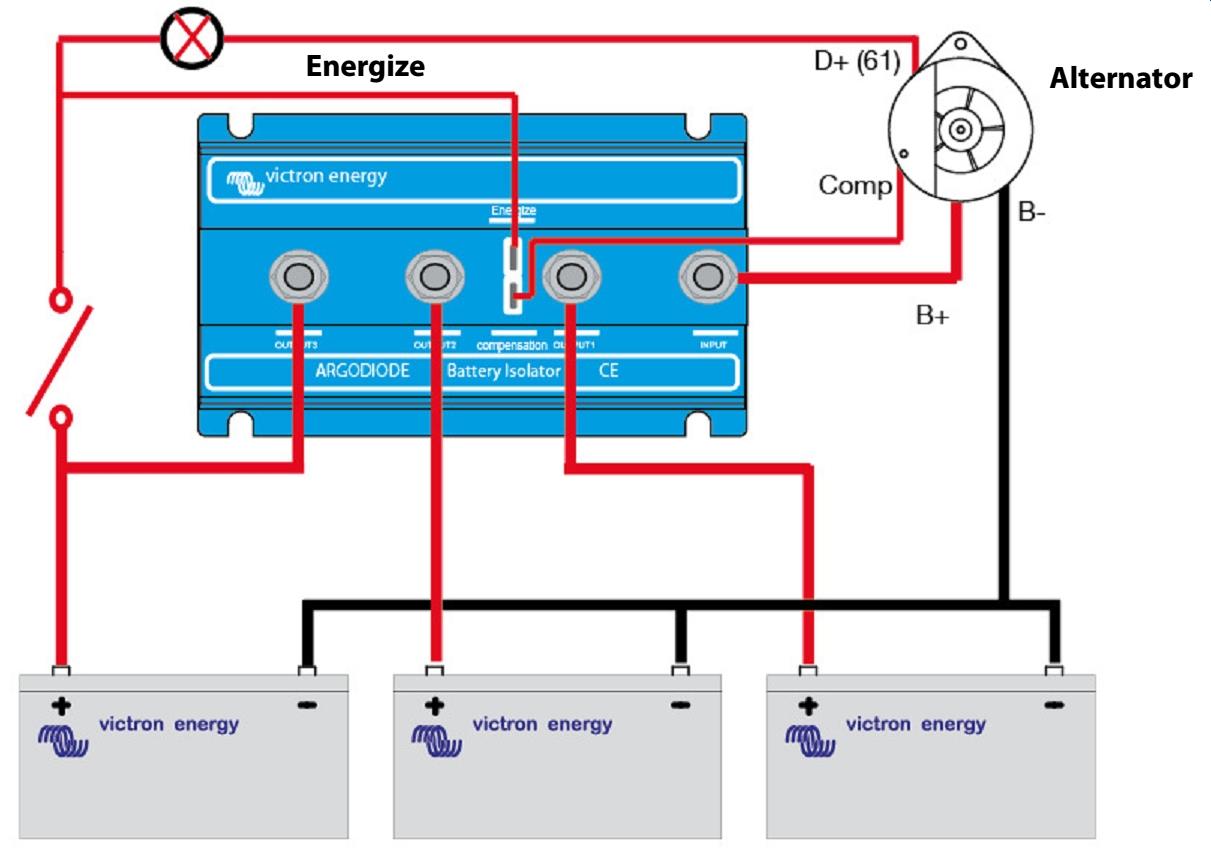

Generator Anlauferregung
Einige Generatorentypen benötigen zur Anlauferregung eine Gleichspannung am B+ Pol. Einerseits ist durch die Verbindung zwischen Batterie und Generator eine direkte Kabelverbindung vorhanden. Andererseits aber verhindert die Trenndiode den Stromrückfluss, so dass der Generator nicht anläuft.
Die neue 802AC Batterietrenndiode hat einen besonderen strombegrenzten Anschluss für die Anlauferregung, wenn der Generator gestartet wird.

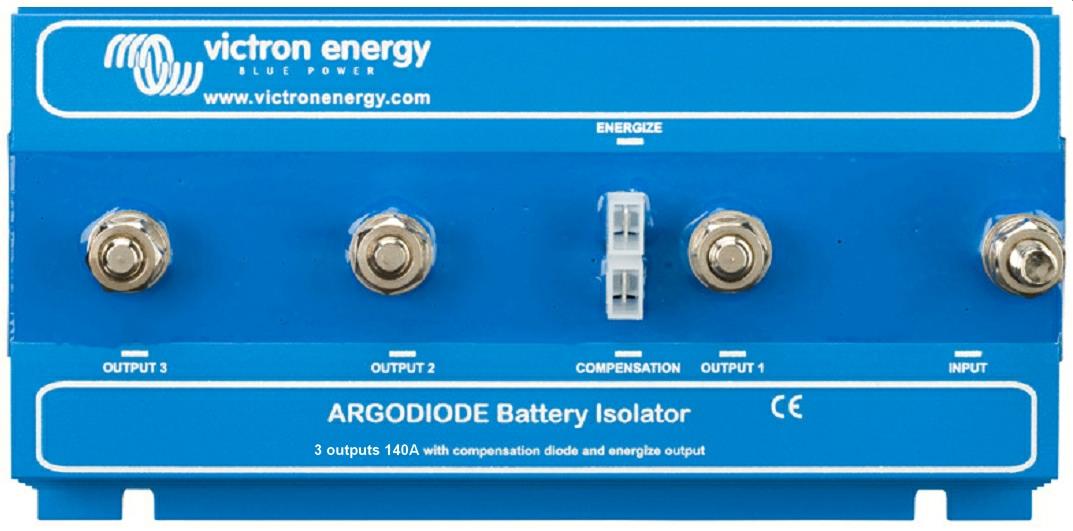

| Argo Trenndiode |
Argo 140-3AC
|
| Maximaler Ladestrom |
140A
|
| Maximalstrom Lichtmaschine |
140A
|
| Anzahl der Batterien |
3
|
| Alternator Energize Input |
JA
|
| Kabelanschluß |
M8 Bolzen
|
| Anschluß Kompensations-Diode |
6,3 mm Faston
|
| Gewicht |
1,1kg
|
| Abmessungen (H x B x L) |
60 x 120 x 150mm
|
