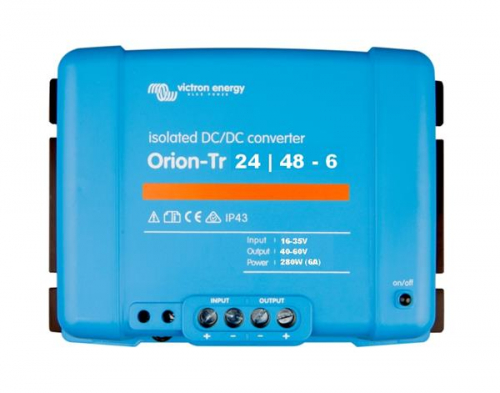

Victron Energy Orion-Tr 24/48-6A (280 W) – galvanisch isolierter DC-DC-Spannungswandler
Victron Energy Orion-Tr 24/48-6A (280 W) – galvanisch isolierter DC-DC-Spannungswandler
(Art.Nr.: VIORI244828110)
Geregelte 48-V-Versorgung
Der Orion-Tr 24/48-6A ermöglicht die Nutzung eines 48-V-Verbraucherkreises innerhalb einer Anlage mit 24-V-Energieversorgung. Der Eingang verarbeitet 16 bis 35 V, die nominale Ausgangsspannung beträgt 48,2 V.
Geeignete Steuerungen und andere DC-Verbraucher erhalten eine eigene geregelte Versorgung. Für die Auswahl sind deren tatsächlicher Spannungsbereich und Leistungsbedarf maßgeblich.
Ausgang an den Verbraucher anpassen
Der Einstellbereich von 40 bis 60 V erlaubt die Anpassung an unterschiedliche Versorgungspunkte. Sämtliche gemeinsam angeschlossenen Geräte müssen den eingestellten Wert vertragen.
Bei einer Erhöhung über die nominale Ausgangsspannung steigt auch die Mindest-Eingangsspannung für stabile Regelung. Die Ausgangsstromangabe von 6 A gilt bei nominaler Spannung; bei anderen Einstellungen muss die Leistungsgrenze zusätzlich berücksichtigt werden.
Getrennte Masseführung
Die galvanische Trennung unterbricht die direkte leitende Verbindung zwischen Ein- und Ausgang. Der 48-V-Kreis kann dadurch ein eigenes Massepotential erhalten.
Eine durchgängige Trennung setzt voraus, dass Datenleitungen, Signalmasse und weitere Stromversorgungen entsprechend ausgeführt sind. Die Isolation des Wandlers allein legt noch nicht die elektrische Struktur des Gesamtsystems fest.
Remote Ein/Aus und Schutzfunktionen
Über den Remote-Anschluss lässt sich die Versorgung durch einen kleinen Steuerkontakt schalten. Im deaktivierten Zustand beträgt die Stromaufnahme weniger als 200 µA.
Der Wandler ist kurzschlussfest und gegen hohe Temperatur geschützt. Die interne Eingangssicherung ist nicht austauschbar. Externe Sicherungen werden passend zur Quelle und zu den Anschlussleitungen ausgewählt.
Thermische Leistung und Anschluss
Bei 25 °C stehen 320 W Dauerleistung zur Verfügung, bei 40 °C 280 W. Oberhalb von 40 °C erfolgt eine weitere Reduzierung um 3 % je Grad.
Schraubklemmen erlauben Leiter bis 16 mm². Die Schutzart IP43 gilt bei nach unten gerichteten Klemmen. Ein trockener, belüfteter Montageort ist besonders für längeren Betrieb unter hoher Last wichtig.
Produkttyp DC-DC-Spannungswandler
Eingangsspannungsbereich 16–35 V DC
Unterspannungsabschaltung 14 V
Wiedereinschaltung nach Unterspannung 15 V
Nominale Ausgangsspannung 48,2 V
Einstellbereich der Ausgangsspannung 40–60 V
Ausgangsspannungstoleranz ± 0,2 V
Ausgangsrauschen 2 mV RMS
Dauerausgangsstrom bei nominaler Ausgangsspannung und 40 °C 6 A
Maximaler Ausgangsstrom für 10 Sekunden bei nominaler Ausgangsspannung 8 A
Dauerausgangsleistung bei 25 °C 320 W
Dauerausgangsleistung bei 40 °C 280 W
Wirkungsgrad 89 %
Leerlaufstrom am Eingang < 120 mA
Stromaufnahme bei Remote-Abschaltung < 200 µA
Galvanische Trennung Ja
Isolationsangabe 200 V DC zwischen Eingang, Ausgang und Gehäuse
Fernsteuerung Remote Ein/Aus
Betriebstemperatur −20 bis +55 °C
Leistungsreduzierung Oberhalb 40 °C um 3 % je °C
Schutzart IP43 bei nach unten gerichteten Schraubklemmen
Maximaler Leiterquerschnitt 16 mm²
Abmessungen H × B × T 130 × 186 × 70 mm
Gewicht 1,3 kg
Für einen eigenständigen 48-V-Verbraucherkreis
Das Gerät eignet sich, wenn 48-V-Verbraucher aus einer vorhandenen 24-V-Quelle versorgt werden sollen und galvanische Trennung benötigt wird.
Der zulässige Spannungsbereich des Verbrauchers ist wichtiger als seine allgemeine Bezeichnung „48 V“. Bei elektronischen Schnittstellen ist zusätzlich zu prüfen, ob neben der Spannung weitere Funktionen oder Freigaben benötigt werden.
Eingangsleistung und Lastspitzen beachten
Der Strom auf der 24-V-Seite liegt wegen der Spannungsanhebung und der Verluste über dem Ausgangsstrom. Die Eingangsverkabelung muss deshalb anhand des tatsächlichen Leistungsbedarfs dimensioniert werden.
Bei Lasten mit Anlaufspitzen sind Stromhöhe und Dauer mit der dokumentierten Belastbarkeit abzugleichen. Für warme Technikräume ist die 40-°C-Leistung maßgeblich.
Passende Installation und Geräteklasse
Leitungen, Sicherungen und Schaltgeräte müssen zur vorgesehenen Ausgangsspannung bis maximal 60 V DC passen. Eine auf 12- oder 24-V-Anwendungen begrenzte Komponente ist nicht automatisch geeignet.
Für das Laden einer 48-V-Batterie ist ein DC-DC-Ladegerät mit passendem Profil vorzusehen. Der einfache Orion-Tr dient der Verbraucherversorgung; die Einstellung auf eine typische Ladespannung ersetzt keine geregelte Batterieladung.
