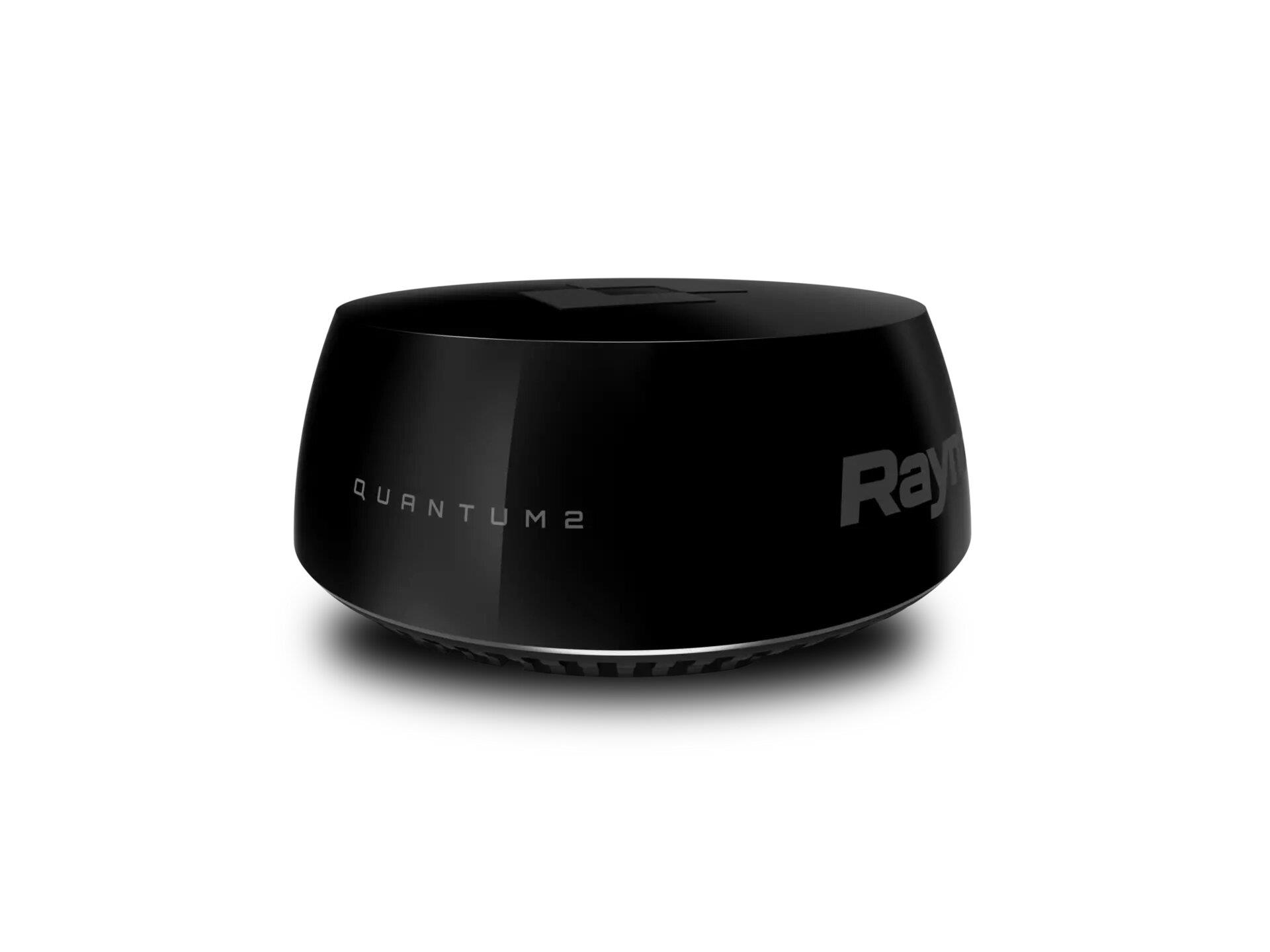

Raymarine Quantum Q24D (Doppler) 18" Radomantenne schwarz
(Art.Nr.: XXX-RAY-E70498-B)
- Beschreibung
- Beschreibung
- Technische Daten
- Pressemittteilung
- Sicherheitsinformationen
- Kundenrezensionen
ACHTUNG: Die Version OHNE Kabel hat auch kein Spannungskabel im Lieferumfang, daher empfehlen wir ausdrücklich, die Variante mit 10m Strom und Datenkabel (T70550) zu wählen.
Quantum 2 Schwarz bietet die gleiche leistungs- und sicherheitssteigernde Doppler-Zielverfolgung wie das Original weiße Quantum 2 in einem hochwertigen schwarzen Gehäuse.
Hauptmerkmale
- Die Doppler-Anzeige für bewegliche Ziele ermöglicht auf einen Blick eine hervorragende Situationseinschätzung
- Vollautomatische ARPA-Zielverfolgung zusammen mit manuellem MARPA-Modus
- Justierbarer True-Trails-Zielverlauf zeigt den Bewegungsverlauf von beweglichen Kontakten
- CHIRP-Pulskompression erkennt Kontakte in einem Abstand von nur 18 Fuß bei Navigation mit Null-Sichtbarkeit
- 24-Meilen-Reichweite zur frühzeitigen Erkennung von Verkehr, Navigationshilfen, Landfall und Wetter
- Sofortiges Erkennen – Quantum startet und ist innerhalb von Sekunden funktionsbereit
- Hervorragende Interferenzunterdrückung eliminiert das Geräusch von anderen Radargeräten
- Vereinfachte Installation mit Wi-Fi oder dünn-drahtiger Netzwerkverbindung
- Einfaches Aufrüsten – Quantum 2 passt an das gleiche Schraubensystem wie andere Scanner von Raymarine
- Leicht und einfach zu installieren – Quantum wiegt bis zu 50% weniger als vergleichbare Magnetron-Radare
- Sichere Emissionen – Quantum kann überall an Bord montiert werden
- Geringer Stromverbrauch für längere Akkulaufzeit bei gesetzten Segeln
Einführung des Quantum 2 Radars mit Doppler- Kollisionsvermeidungstechnologie von Raymarine. Der Quantum 2 CHIRP Pulskompressionsradar der nächsten Generation von Raymarine bietet überlegenes Zielbewusstsein sowohl auf langen als auch extrem kurzen Reichweiten.
Mit moderner Doppler-Verarbeitung zeigt das System sofort bewegliche Radar-Kontakte und versieht sie mit Farb-Codierung, um anzugeben, ob sie sich nähern oder entfernen. Mit dem Quantum mit Doppler ist es einfach, potenziell gefährliche Ziele bei der Navigation in stark frequentierten Bereichen auszumachen.
Gefährliche Ziele leicht identifizieren
Die Quantum-2-Doppler-Ziel-Verarbeitung von Raymarine identifiziert leicht bewegliche Radarkontakte und farbkodiert sie zur sofortigen Erkennung und für ein vermindertes Kollisionsrisiko.
Überlegene Kollisionsvermeidung
Quantum 2-aktiviertes MARPA bietet mühelose Verfolgung von gefährlichen Zielen. MARPA-Zielverfolgung von Raymarine benutzt dieselbe bewährte Technologie wie die auch die US-Küstenwache.
WIE FUNKTIONIERT DOPPLER-RADAR
Mikrowellen-Energiewellen prallen von einem fernen Ziel ab, genau wie herkömmlicher Radar.
Bewegliche Ziele senden Echos zurück, deren Frequenzen sich nach oben oder unten von der ursprünglichen Übermittlung verschieben.
Bei sich nähernden Zielen nimmt die Frequenz zu, da die Vorderkante der zurückgeworfenen Echos häufiger empfangen wird je mehr sich die Zielreichweite verringert.
Bei sich entfernenden Zielen nimmt die Frequenz ab, da das zurückgeworfene Echo sich mit zunehmender Reichweite ausbreitet.
Doppler-Radargeräte sind so konzipiert, dass sie diese kleinen Veränderungen in der Wellenfrequenz erkennen, um damit sich bewegende Radarziele zu definieren.
DOPPLER-ZIELVERARBEITUNG
Doppler-Radar ist speziell darauf abgestimmt, Frequenzverschiebungen des Radarechos, das von beweglichen oder stationären Zielen zurückgeworfen wird, zu unterscheiden.
Quantum 2 versieht die beweglichen Ziele mit eindeutigen Farbcodes um aufzuzeigen, ob sie sich nähern oder entfernen.
- Eingehende Ziele werden rot markiert.
- Ausgehende Ziele sind grün.
Farbcodierte Ziele machen es einfach, beweglichen Verkehr von anderen stationären Zielen wie Land, Navigationshilfen oder still stehenden/verankerten Schiffen zu unterscheiden.
Das Quantum 2 verfügt auch über eine vollautomatische Zielerfassung und -verfolgung. Konfigurieren Sie benutzerdefinierte Sicherheits- oder Alarmzonen und lassen Sie sich vor neu in die Zone eingehenden Radarkontakten warnen. Quantum 2 beginnt automatisch, diese Kontakte zu verfolgen, ihren Kurs, Geschwindigkeit, Closest Point of Approach (CPA) zu berechnen und mehr. Sie werden durch akustischen Alarm und leicht verständliche Grafiken auf dem Bildschirm vor gefährlichen Kontakten gewarnt.
Quantum 2 verfügt über den neuen True-Trails-Zielverlauf-Display von Raymarine. Durch die True-Trails-Funktionen können Sie den Verlauf der „Heckwelle“ hinter jedem beweglichen Kontakt sehen. Diese zusätzlichen Informationen machen es noch einfacher, die Bewegung von anderen Schiffen zu interpretieren und intelligente Navigationsentscheidungen zum sicheren Vorbeifahren zu treffen.
| Abmessungen: Durchmesser | Höhe |
541,0 mm | 209,5 mm |
| Gewicht: | 5,6 kg |
| Bordspannung: | Entweder 12 V oder 24 V DC Nominal Minimum: 10,8 V DC | Maximal: 31,2 V DC |
| Stromverbrauch: | Sendemodus (maximal): 17 W | Standby-Modus: 7 W | Schlafmodus (gilt nur für Radargeräte über Wi-Fi): 2 W |
| Wasserdichtigkeit: | IPX6 |
| Betriebstemperaturbereich: | -10 °C bis +55 °C |
| Lagertemperaturbereich: | -25 °C bis +70 °C |
| Zusätzliche Lagerbedingungen: | Aufrecht lagern; Entlüftung an der Unterseite nicht blockieren |
| Luftfeuchte: | Bis zu 95 % bei 35 °C |
| Maximale Windgeschwindigkeit: | 100 kn |
SENDER
| Typ: | X-Band-Solid-State-Sender mit Pulskompressionstechnologie |
| Sendefrequenz: | 9354 MHz bis 9446 MHz |
| Höchstleistung: | 20 W |
| Duplexer: | Zirkulator |
| Pulsbreite (3 dB): | 4 ns bis 14,7 |
| Chirp-Längen: | Chirp-Längen: 40 ns bis |
| Pulswiederholfrequenz: | 2083 Hz |
| Chirp-Bandbreite: | Bis zu 32 MHz |
| Standby-Modus |
Scanner-Rotation – AUS | Scanner-Sendung – AUS | Wi-Fi-Verbindung – AN
|
ANTENNE
| Typ: | Patch-Array |
| Öffnungswinkel (nominal): | Horizontal: 4,9° | Vertikal: 20° |
| Polarisation | Horizontal |
| Drehgeschwindigkeit | 24 U/min nominal |
DOPPLER
| Zielverfolgung | Verfolgung von 10 simultanen MARPA- und / oder ARPA-Zielen (mit Doppler-gestütztem ARPA) |
| Zielfilterung: | True-Motion-Modus identifiziert nur die Objekte, die sich relativ zum Schiff bewegen |
Das Quantum 2 wurde für die Verbindung mit den prämierten Multifunktionsdisplays der Axiom® Serie entwickelt und verbessert das Situationsbewusstsein des Skippers, indem es bewegte und statischen Ziele sowohl über kurze als auch über lange Distanzen auf intelligente Weise erkennt.
Mit der speziell entwickelten Dopplerfrequenzverarbeitung erkennt das Quantum 2 Bewegungen von bewegten und statischen Zielen, anhand der von ihnen reflektierten Radarecho-Frequenzverschiebung. Anschließend hebt das Quantum 2 bewegte Ziele mit eindeutigen Farbcodes auf dem Display hervor – rot bei sich nähernden und grün bei sich entfernenden Zielen. Zusätzlich verfügt das Quantum 2 über die neue Sicherheitsbereichsfunktion Safety Sector, die alle potenziell gefährlichen statischen Ziele, die sich innerhalb eines 200 m großen Bereichs vor dem Boot befinden, farblich codiert hervorhebt. Dadurch können die Skipper unmittelbar drohende Gefahren, die auf ihrem Kurs liegen, rechtzeitig erkennen.
Erfahrene Nutzer und passionierte Skipper werden die für 25 Ziele ausgelegte MARPA-Funktion (Mini Automatic Radar Plotting Aid) des Quantum 2 schätzen. Die ursprünglich für die US-Küstenwache und andere Schnelleinsatzboote entwickelte MARPA-Funktion des Quantum 2 ist Doppler-unterstützt, sodass sich nähernde Kontaktpunkte automatisch vom Radardisplay erfasst werden. Dadurch entfällt das manuelle Erfassen von Zielen und Festlegen von Schutzzonen, sodass die Stress- und Arbeitsbelastung der Skipper sinkt und diese einfacher durch stark befahrene Gewässer navigieren können.
Außerdem arbeitet das Quantum 2 mit der CHIRP-Pulskompressionstechnologie. Diese nutzt komprimierte Radarpulse, um Ziele wie Schiffe, Landmarken, Felsen, Bojen und Wetterzellen in einer beispiellosen Auflösung und Separationsqualität darzustellen. Mit nur 5,6 kg wiegt das Quantum 2 bis zu 50 Prozent weniger als herkömmliche Magnetron-Radarsysteme. Das flexible Design der Quantum 2 ermöglicht eine Verbindung mit Raymarine Multifunktionsdisplays (MFDs) per WLAN oder über eine herkömmliche Kabelanbindung, was die Installation erheblich vereinfacht und zusätzliche Radarkabel oder Interface-Boxen überflüssig macht.
