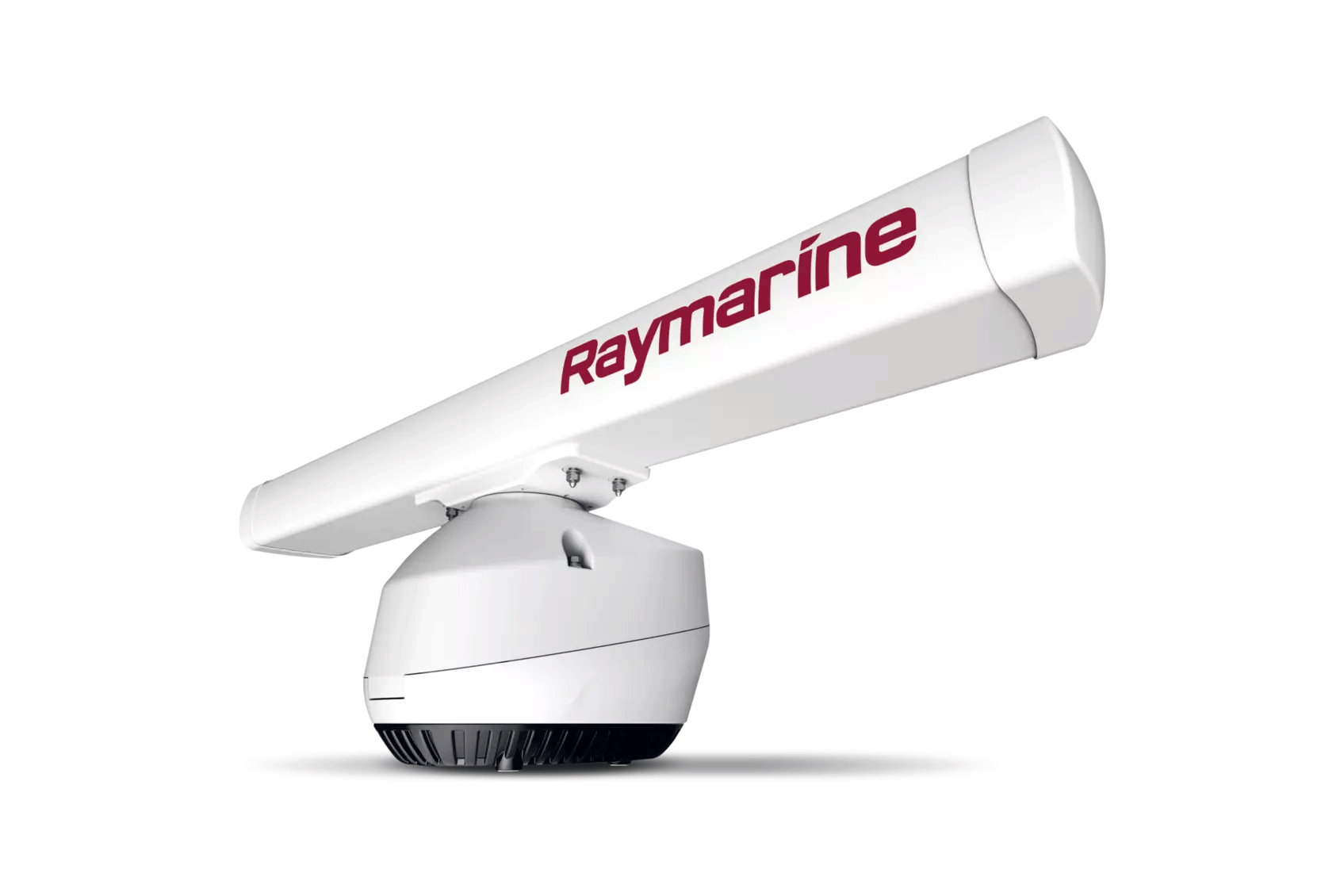

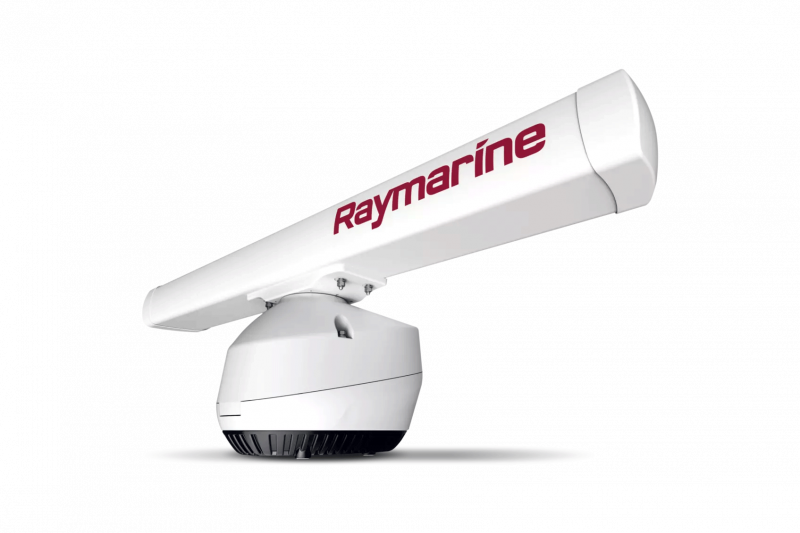

Raymarine Magnum 4 kW 48" Open-Array Radarbalkenantenne (T70408)
Der Raymarine T70408 ist das Magnum 4 kW 48″ Open-Array Radar mit Magnetron-Technologie für leistungsstarke Radarinstallationen auf größeren Motorbooten und Yachten.
Die 48″ (ca. 122 cm) Balkenantenne sorgt für eine schmale horizontale Strahlbreite und damit für eine sehr gute Zieltrennung im Küsten- und Offshore-Einsatz.
Funktionen und Eigenschaften
-
4 kW Magnetron-Radar (X-Band)
-
48″ (ca. 122 cm) Open-Array Antenne
-
Schmale horizontale Strahlbreite für präzise Zielerkennung
-
Gute Reichweite für Küsten- und Offshore-Navigation
-
MARPA-Zielverfolgung (mit GPS- und Kursdaten)
-

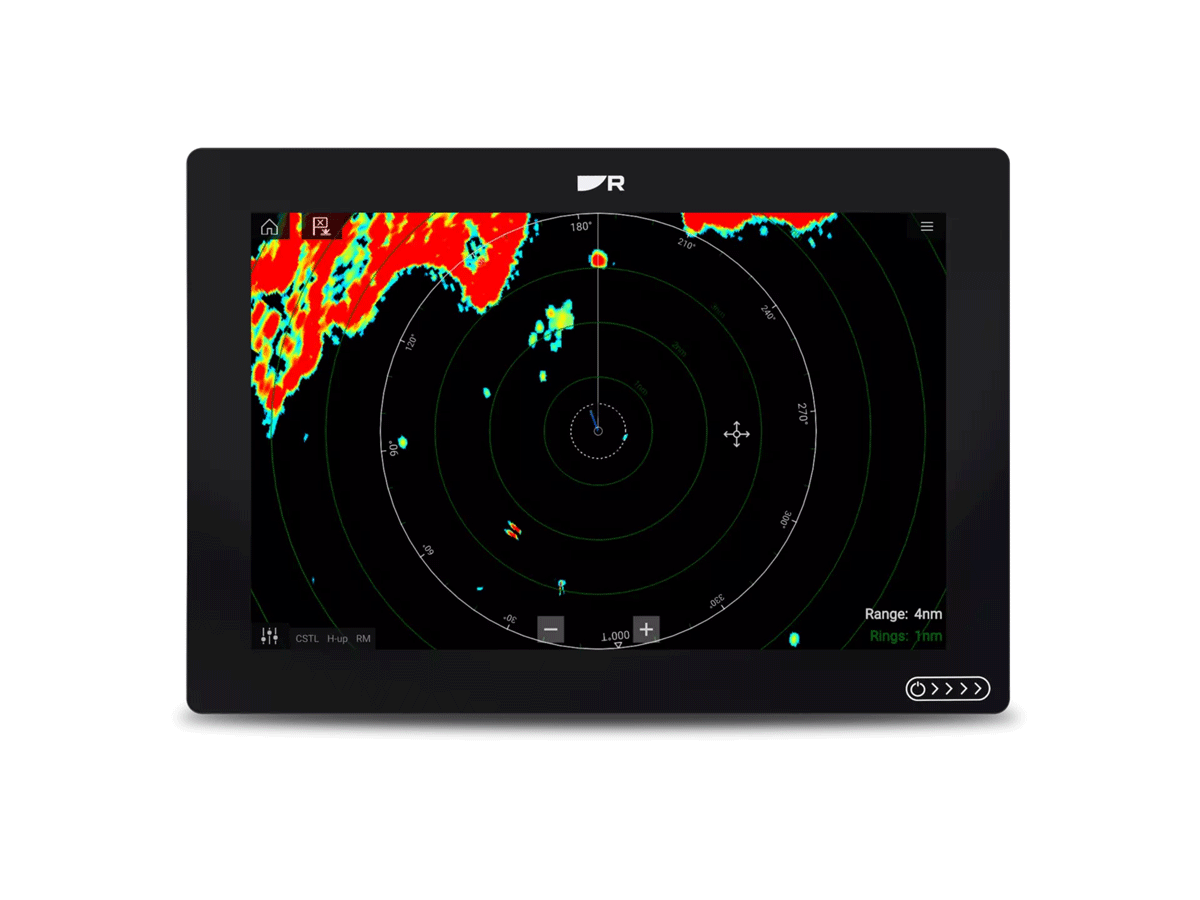

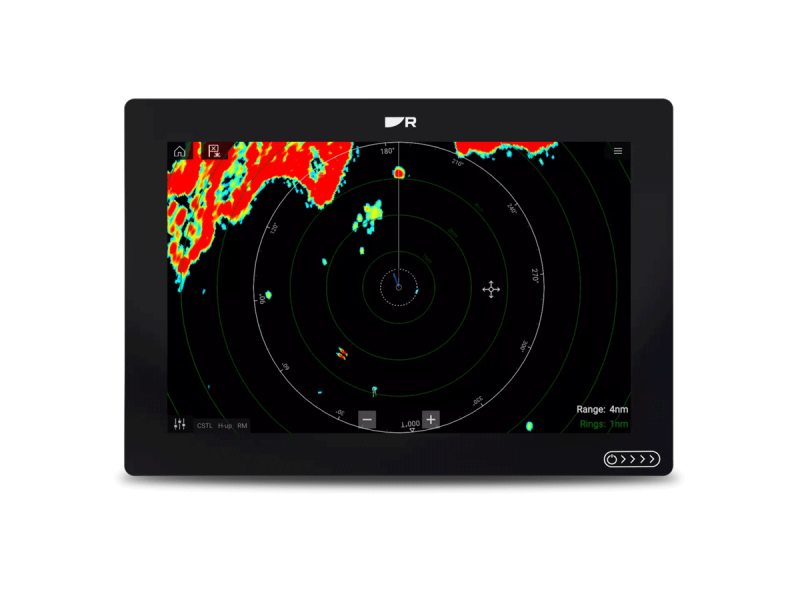

Integration in Raymarine Multifunktionsdisplays (RayNet)
-
Robuste Marine-Konstruktion für Mast- oder Plattformmontage
-
Hersteller: Raymarine
-
Modell: Magnum 4 kW 48″ Open-Array
-
Hersteller-Artikelnummer: T70408
-
Radarart: Magnetron (X-Band)
-
Sendeleistung: 4 kW
-
Antennenlänge: 48″ (ca. 122 cm)
-
Horizontale Strahlbreite: ca. 1,0°
-
Versorgungsspannung: 12 / 24 V DC
-
Netzwerk: RayNet (Ethernet)
-
Montage: Mast- oder Radarbügelmontage
1?? Antennenlänge – Zielauflösung & Strahlbreite
Die Antennenlänge bestimmt die horizontale Strahlbreite und damit die Zieltrennung.
| Antennenlänge | Typische Strahlbreite | Wirkung |
|---|---|---|
| 24″ | Breit | Für kleinere Boote |
| 36″ | Mittel | Gute Allround-Lösung |
| 48″ | ca. 1,0° (schmal) | Sehr gute Zieltrennung |
| 72″ | Sehr schmal | Maximale Auflösung |
Die 48″ Version bietet bereits eine sehr gute Trennung eng beieinanderliegender Ziele – z. B. in Häfen oder bei dichter Verkehrslage.
2?? Sendeleistung – Reichweite & Zielstärke
Neben der Antennenlänge beeinflusst die kW-Leistung die maximale Reichweite und Zielerkennung.
| Leistung | Typischer Einsatz |
|---|---|
| 4 kW | Küste & moderates Offshore |
| 6 kW | Erweiterte Reichweite |
| 12 kW | Große Yachten & lange Offshore-Passagen |
T70408 mit 4 kW eignet sich für:
-
Motorboote und Yachten im Küstenbereich
-
Offshore-Passagen im Freizeitbereich
-
Boote mit normaler Montagehöhe (3–5 m)
Eine 12-kW-Variante bietet mehr Reichweite, ist aber für viele Freizeitboote nicht zwingend erforderlich.
3?? Wann ist T70408 sinnvoll?
? Für größere Motorboote und Yachten
? Wenn gute Zieltrennung wichtiger ist als maximale Extremreichweite
? Wenn Montageplatz für 48″ vorhanden ist
-
48″ Open-Array Antenneneinheit
-
Scanner-Einheit
-
Montagematerial
-
Dokumentation
-
Installationsanleitung Magnum Radar
-
Bedienungsanleitung
-
Kompatibilitätsübersicht Raymarine Displays
