Raymarine FLIR MTMS Wärmebild- und Tageslichtkamera für Temperaturüberwachung E70321

Artikelnummer: E70321
Modell: FLIR MTMS
Produkttyp: Wärmeüberwachungskamera / Marine Thermal Monitoring System

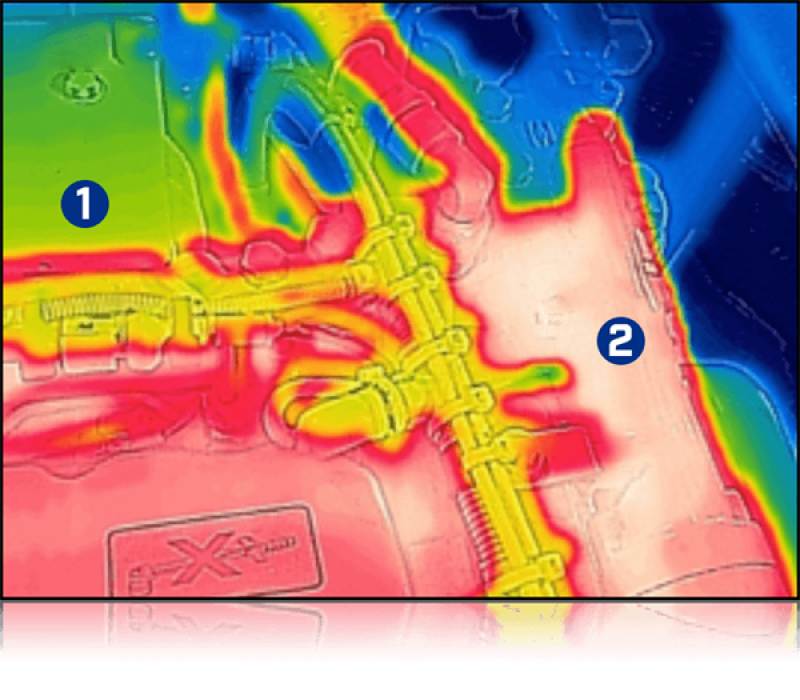

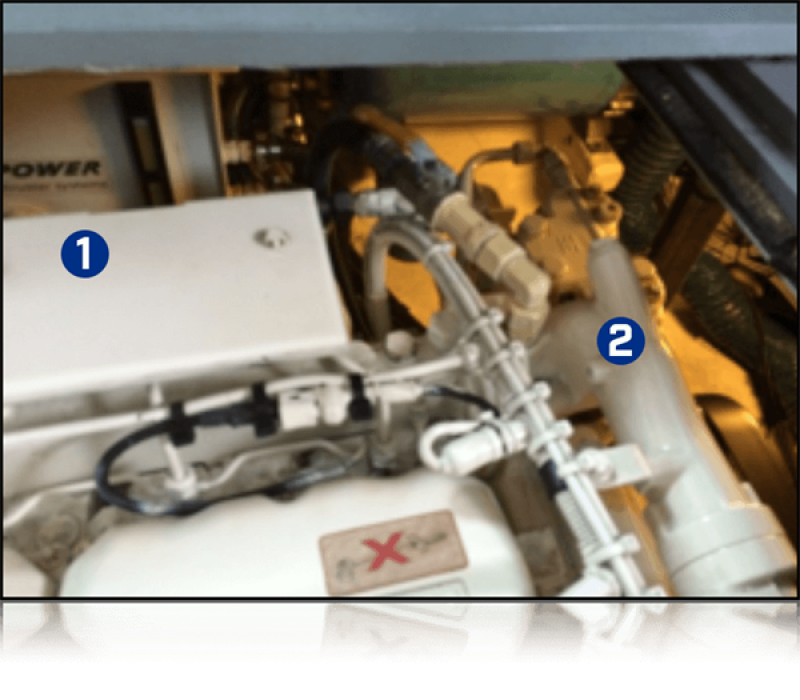

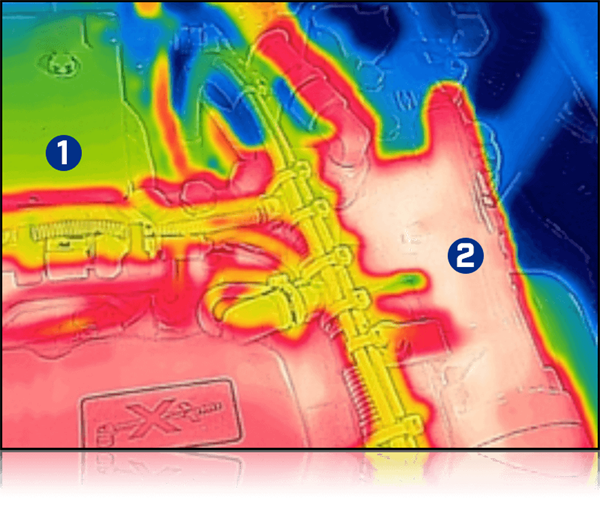

Einsatzbereich: Überwachung kritischer Bordtechnik, z. B. Motoren, Abgaskrümmer, Wellenlager

Wärmebildkamera:
IR-Auflösung: 80 × 60 Pixel
Thermische Empfindlichkeit / NETD: < 0,10 °C bei +30 °C / 100 mK
Detektortyp: Focal Plane Array, ungekühlter Mikrobolometer
Spektralbereich: 7,5–13 µm
Sichtfeld IR: 48° × 37°
Fokus: fest

Visuelle Kamera:
Auflösung: 640 × 480 Pixel
Sichtfeld: angepasst an IR-Optik
Lichtempfindlichkeit: min. 10 Lux ohne Beleuchtung

Messung und Auswertung:
Temperaturbereich: -10 °C bis +150 °C
Messgenauigkeit: ±2 °C oder ±2 % des Messwerts
Spotmeter: 6
Messbereiche: 6 Boxen mit Max./Min./Durchschnitt
Automatische Hot-/Cold-Spot-Erkennung: ja
Messwertkorrekturen: Emissionsgrad, reflektierte Temperatur, Atmosphäre und Optik

Alarmfunktionen:
Max. Anzahl Alarme: 5
Alarmbasis: ausgewählte Messfunktionen
Alarmausgaben: Digitalausgang, Bildspeicherung, FTP-Dateiversand, E-Mail, Benachrichtigung

Bild und Streaming:
Bildmodi: Wärmebild, visuelles Bild, MSX
Bildspeicherung: interner Speicher
Dateiformate Bildspeicherung: JPEG + FFF
Streamingformate: Motion JPEG, MPEG, H.264
Streamingauflösung: 640 × 480
Automatische Bildanpassung: kontinuierlich

Netzwerk und Integration:
Ethernet: 100 Mbit/s
Ethernet-Standard: IEEE 802.3
Ethernet-Steckverbinder: M12 8-polig X-codiert
Power over Ethernet: PoE IEEE 802.3af Class 0
Protokolle: Ethernet/IP, Modbus TCP, TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, SFTP, SMTP, SMB/CIFS, DHCP, MDNS/Bonjour

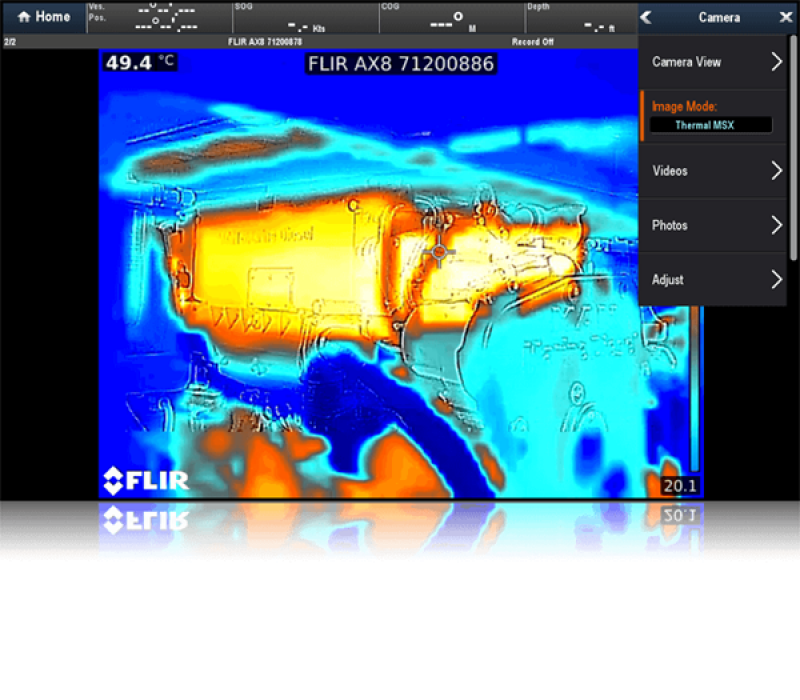

Kompatible Anzeige: Netzwerk-PCs sowie Raymarine- und Garmin-Kartenplotter

Stromversorgung:
Externe Versorgung: 12/24 V DC über DC-PoE-Injektor
Zulässiger Spannungsbereich: 9–36 V DC
Leistungsaufnahme: 2 W kontinuierlich, max. 3,1 W

Umgebung und Gehäuse:
Schutzart: IP67
Betriebstemperatur: 0 °C bis +50 °C
Lagertemperatur: -40 °C bis +70 °C
Feuchteprüfung: IEC 60068-2-30, 95 % relative Feuchte
EMV: EN 61000-6-2, EN 61000-6-3, EN 60945:2002
Stoßfestigkeit: 25 g nach IEC 60068-2-29
Vibration: 2 g nach IEC 60068-2-6 / EN 60945:2002
Ignition Protection: EN 28845:1993

Abmessungen:
54 × 25 × 79 mm ohne Anschlüsse
54 × 25 × 95 mm mit Anschlüssen

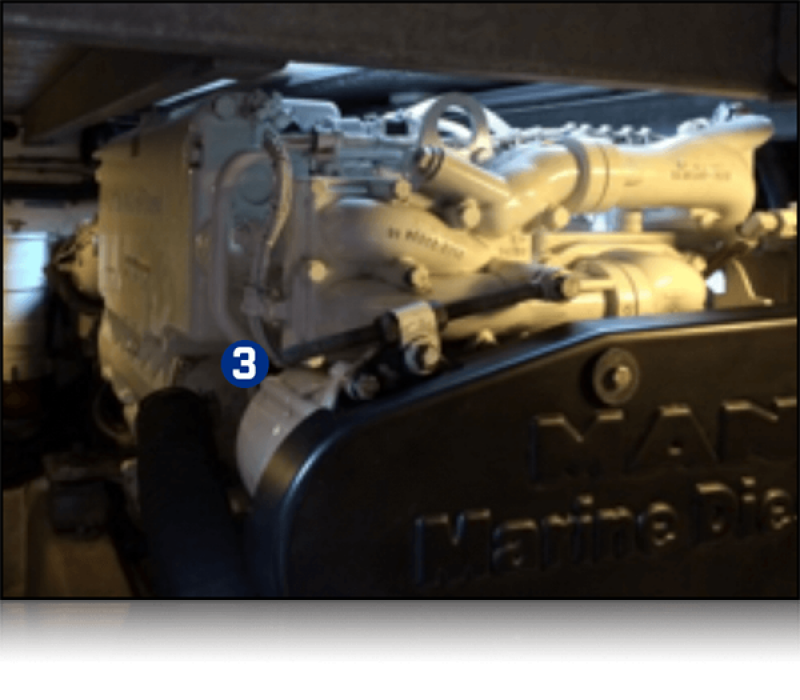

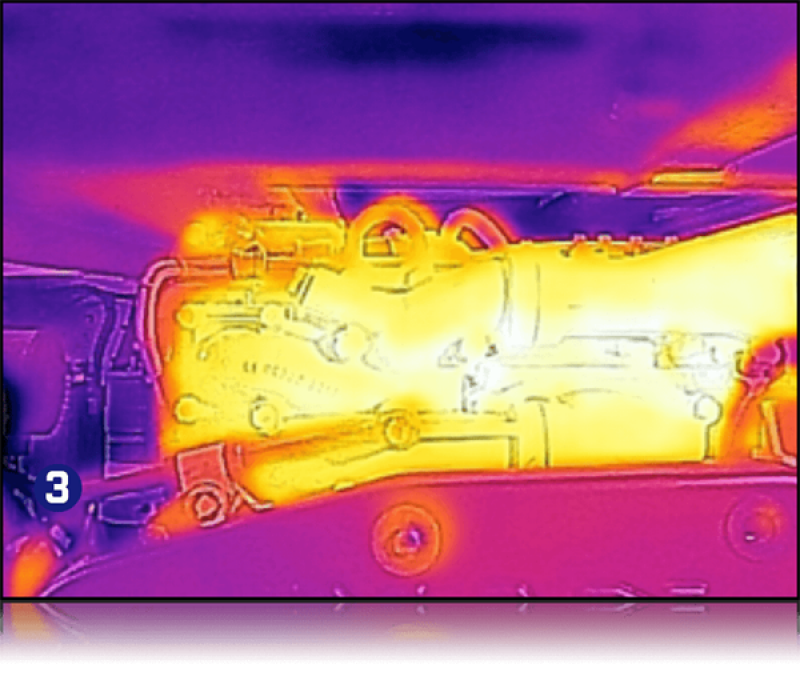

Die FLIR MTMS ist passend, wenn technische Bereiche an Bord dauerhaft thermisch überwacht werden sollen. Typische Einsatzorte sind Maschinenräume, Motorumgebungen, Abgaskrümmer, Wellenlager, Batteriebereiche oder andere Komponenten, bei denen Temperaturanstieg frühzeitig erkannt werden soll.

Das System ersetzt keine klassische Navigations-Wärmebildkamera. Es ist nicht für Rundumsicht, Kollisionsvermeidung oder Nachtnavigation ausgelegt, sondern für stationäre Temperaturüberwachung definierter Bereiche.

Für den Betrieb wird ein kompatibles Raymarine- oder Garmin-Kartenplottersystem bzw. ein Netzwerk-PC benötigt. Die Einrichtung der Messfelder und Alarme erfolgt über das System bzw. die Netzwerkschnittstelle.

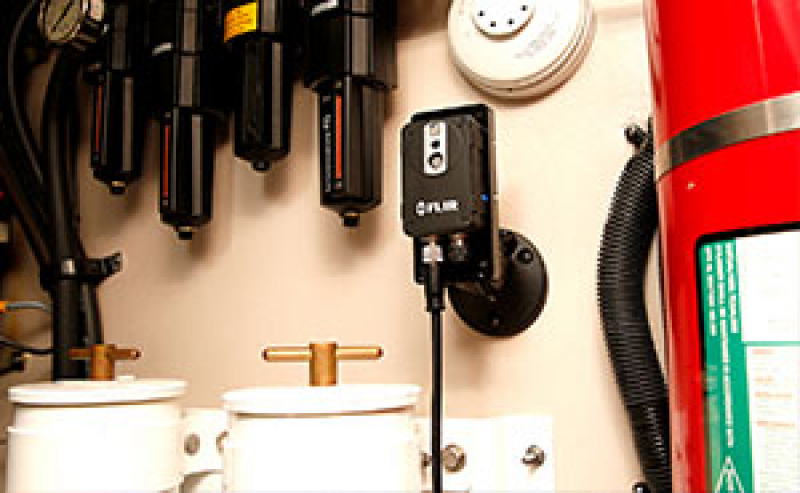

Bei der Montage ist auf eine geeignete Positionierung mit freier Sicht auf die zu überwachenden Komponenten zu achten. Für eine verwertbare Temperaturüberwachung müssen Messbereiche, Emissionsgrad und Alarmgrenzen passend zur jeweiligen Anwendung eingerichtet werden.

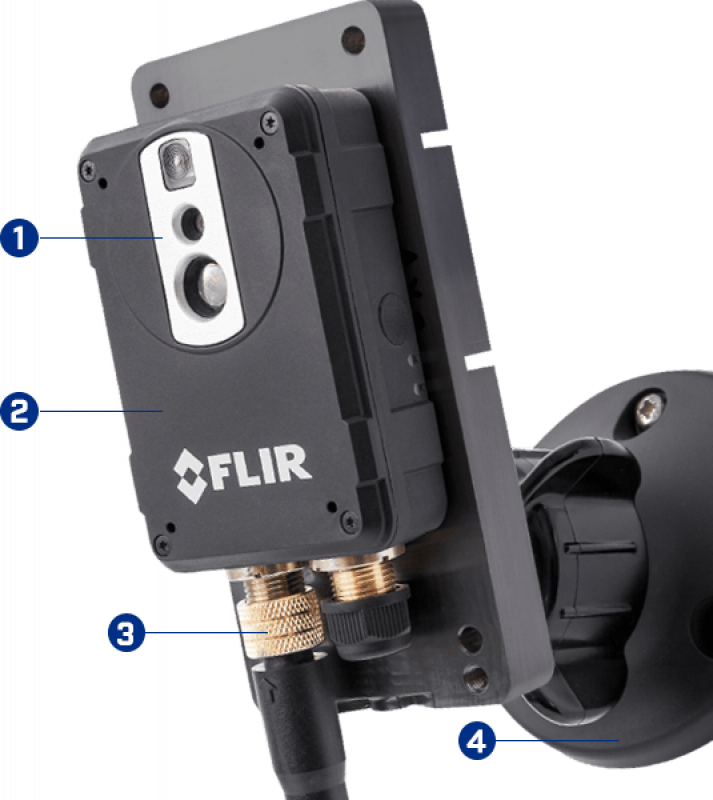

FLIR MTMS Wärmeüberwachungskamera E70321, Kühlhalterung, DC-PoE-Injektor, RayNet-auf-RJ45-Kabel, M12X-auf-RJ45-Kabel, Kurzanleitung.
