Name: Raymarine Caterpillar Motor-Adapterkabel 12 Pin 40 cm E70305
SKU: RAY-E70305
Price: 113.05 EUR
Availability: OutOfStock

Startseite » Hersteller » Raymarine » Raymarine Motormodul ECI und Zubehör » Raymarine Caterpillar Motor-Adapterkabel 12 Pin 40 cm E70305

Installation Services

Preview: Raymarine Caterpillar Motor-Adapterkabel 12 Pin 40 cm E70305

Raymarine Caterpillar Motor-Adapterkabel 12 Pin 40 cm E70305

(Art.Nr.: RAY-E70305)

Mobile Preview: Raymarine Caterpillar Motor-Adapterkabel 12 Pin 40 cm E70305

Beschreibung

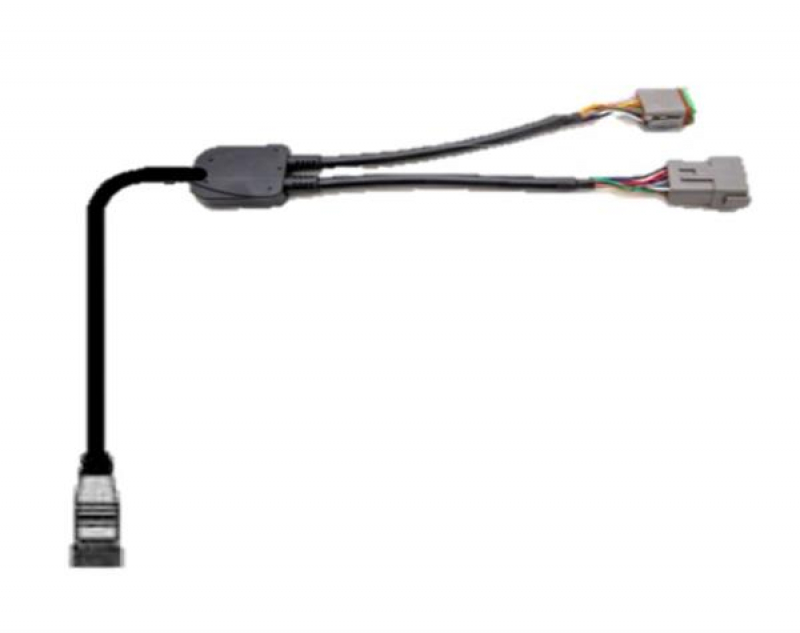

Das Raymarine E70305 ist ein Caterpillar Motor-Adapterkabel für das ECI-100 Universal Motor- und Steuerinterface. Es dient zur Anbindung kompatibler Caterpillar-Motorinstallationen an das Raymarine ECI-100, damit Motordaten in ein Raymarine SeaTalkng-System übernommen und auf geeigneten Raymarine Multifunktionsdisplays angezeigt werden können.

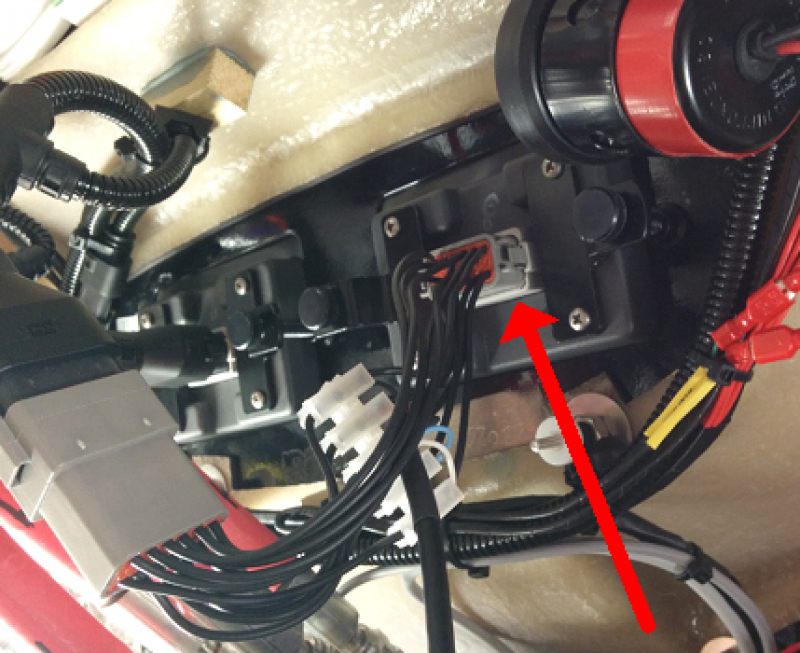

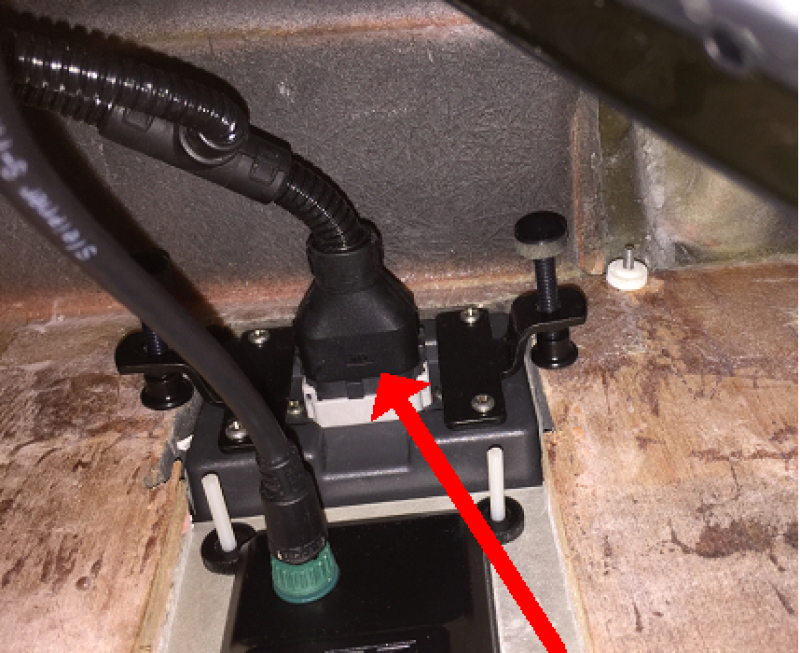

Das Kabel wird in die Verbindung des Caterpillar MPD beziehungsweise der vorhandenen 12-poligen Deutsch-Steckverbindung integriert. Dazu wird der 12-polige Deutsch-Stecker von der Rückseite des CAT MPD getrennt und das E70305 als Y-Link-Kabel zwischen Displayanschluss, vorhandener 12-poliger Deutsch-Leitung und ECI-100 eingesetzt.

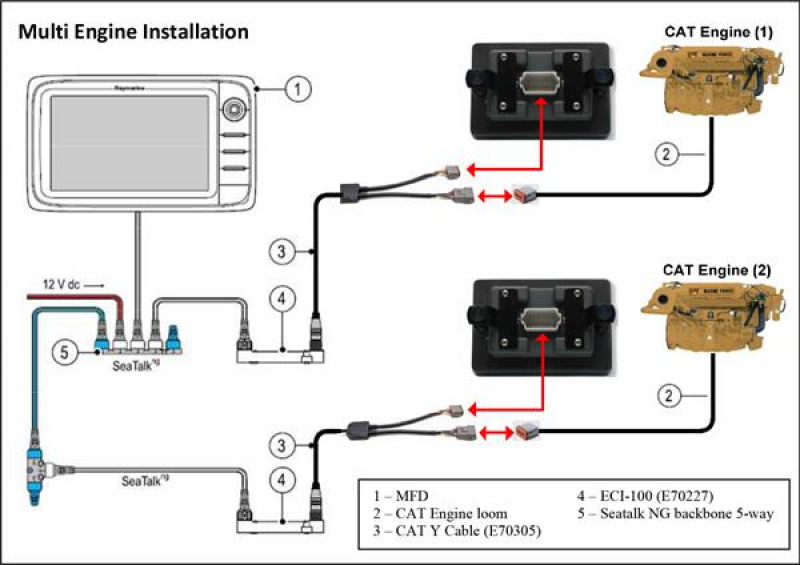

Für jede Motoranbindung wird ein eigenes ECI-100 und ein eigenes Caterpillar Link-Kabel E70305 benötigt. Bei Zweimotorenanlagen ist die Auslegung daher entsprechend pro Motor zu prüfen.

Das E70305 ist kein allgemeines NMEA-2000-Adapterkabel, sondern ein spezifisches Anschlusskabel für die ECI-100-Integration mit kompatiblen Caterpillar-Motorensystemen.

Technische Daten

Artikelnummer: E70305
Produkttyp: Caterpillar Motor-Adapterkabel / Engine Link Cable
Verwendung: Anschluss des Raymarine ECI-100 an kompatible Caterpillar-Motorinstallationen
Kabellänge: 400 mm / 40 cm
Motorseite: Caterpillar 12-polige Deutsch-Steckverbindung / CAT MPD-Anbindung
Interface-Seite: Raymarine ECI-100 DeviceNet-Anschluss
Kabelausführung: Y-Link-Kabel
Erforderliches Interface: Raymarine ECI-100
Systemzuordnung: Raymarine Motorintegration / ECI-100 Zubehör
Anwendung: Übernahme kompatibler Motordaten in ein Raymarine SeaTalkng-System

Kaufberatung

Das E70305 ist passend, wenn ein Raymarine ECI-100 mit einer kompatiblen Caterpillar-Motorinstallation verbunden werden soll und die Anbindung über die 12-polige Deutsch-Steckverbindung am CAT MPD erfolgt.

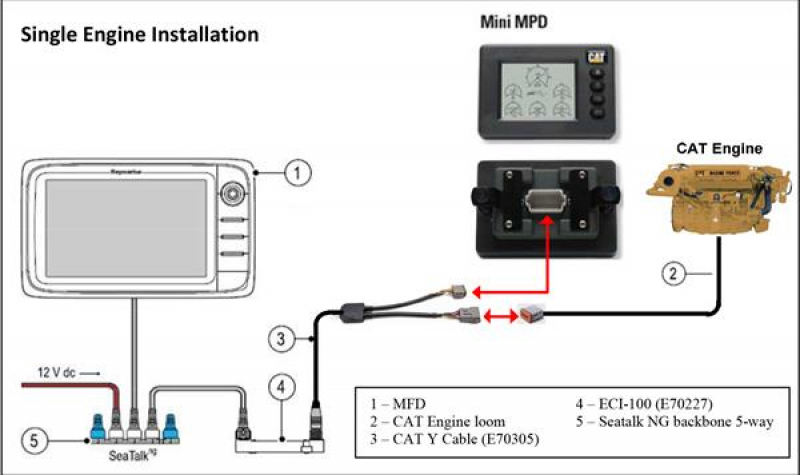

Für die Installation wird der vorhandene 12-polige Deutsch-Stecker am CAT MPD gelöst. Das Y-Link-Kabel wird zwischen CAT-Displayanschluss und der zuvor entfernten 12-poligen Deutsch-Leitung eingesetzt. Das freie Anschlussende wird mit der DeviceNet-Buchse des ECI-100 verbunden.

Wichtig bei der Planung: Pro Motor wird ein eigenes ECI-100 benötigt. Entsprechend wird für jede Motorverbindung auch ein eigenes E70305 Kabel benötigt.

Vor der Bestellung sollte geprüft werden, ob die vorhandene Caterpillar-Motoranlage über die passende MPD-/Deutsch-12-Pin-Schnittstelle verfügt. Das Kabel ist nicht für beliebige Motor-CAN-Busse oder andere Herstelleranschlüsse vorgesehen.

Für Volvo-Penta-EVC-Systeme werden stattdessen E70240 beziehungsweise E70240 plus E70241 verwendet. Für Yamaha Command-Link-Systeme ist E70242 vorgesehen.

Lieferumfang

Raymarine Caterpillar Motor-Adapterkabel E70305, 12 Pin, 40 cm
