Raymarine SeaTalkng auf NMEA 0183 UKW-Konverter Kit E70196

(Art.Nr.: RAY-E70196)

Mobile Preview: Raymarine SeaTalkng auf NMEA 0183 UKW-Konverter Kit E70196

Beschreibung

Das Raymarine E70196 SeaTalkng auf NMEA 0183 UKW-Konverter Kit wird eingesetzt, wenn ein älteres DSC-UKW-Funkgerät Positionsdaten im NMEA-0183-Format benötigt, die GPS-/GNSS-Daten aber im Raymarine SeaTalkng- bzw. NMEA-2000-Netzwerk vorhanden sind.

Viele ältere DSC-Funkgeräte benötigen eine externe GPS-Position über NMEA 0183, damit Notruf-, Sicherheits- und DSC-Funktionen mit korrekten Positionsdaten arbeiten können. Das E70196 Kit liest GPS-/GNSS-Daten aus dem SeaTalkng-Netzwerk und gibt passende NMEA-0183-Datensätze an das Funkgerät aus.

Das Kit enthält die notwendigen SeaTalkng-Komponenten für einen kleinen Backbone-Aufbau bzw. die Integration in ein bestehendes SeaTalkng-Netzwerk. Das NMEA-0183-Anschlusskabel besitzt offene Adern und wird mit dem NMEA-0183-Eingang des Funkgeräts verbunden.

Wichtig zur Abgrenzung: Das E70196 ist nicht als allgemeiner SeaTalk1-auf-SeaTalkng-Refit-Konverter zu beschreiben. Für die Einbindung älterer SeaTalk1-Geräte wie ST40, ST60+, Raystar 125 oder LifeTag in ein SeaTalkng-Netzwerk ist das Raymarine E22158 SeaTalk1-auf-SeaTalkng-Konverter Kit die passende Variante. Das E70196 ist dagegen auf die Versorgung eines NMEA-0183-UKW-Funkgeräts mit Positionsdaten aus SeaTalkng ausgelegt.

Technische Daten

Artikelnummer: E70196
Produkttyp: SeaTalkng auf NMEA 0183 UKW-Konverter Kit
Anwendung: Ausgabe von GPS-/GNSS-Positionsdaten aus SeaTalkng / NMEA 2000 an ein älteres DSC-UKW-Funkgerät mit NMEA-0183-Eingang
Datenrichtung: einseitig vom SeaTalkng-Bus zum NMEA-0183-Gerät
Bidirektionale NMEA-0183-Kommunikation: nein
Netzwerkseite: SeaTalkng / NMEA 2000
Geräteseite: NMEA 0183, Anschluss an isolierten NMEA-0183-Eingang des UKW-Funkgeräts
Anschlüsse laut Raymarine: 2 × SeaTalkng Backbone, 2 × SeaTalkng Spur, 1 × NMEA 0183 Spur
Nennspannung: 12 V DC
Spannungsbereich: 9–16 V DC
NMEA 2000 LEN: 1
Stromaufnahme: Peak operating current 50 mA
Versorgungsstrom: Peak supply current 950 mA
Abmessungen Konverter: 109,45 × 30,2 × 21,45 mm
Betriebstemperatur: -10 °C bis +50 °C
Lagertemperatur: -20 °C bis +65 °C
Relative Luftfeuchtigkeit: bis 95 %
Wasserschutz: IPX6
Konformität: EMC Directive 2014/30/EU, Australien/Neuseeland C-Tick Compliance Level 2

Kaufberatung

Das E70196 ist passend, wenn ein älteres UKW-Funkgerät mit DSC-Funktion eine GPS-Position über NMEA 0183 benötigt und die Positionsdaten bereits im SeaTalkng- bzw. NMEA-2000-Netzwerk verfügbar sind.

Typische Datenquellen sind ein SeaTalkng-GNSS-Empfänger oder ein Raymarine Multifunktionsdisplay, das GPS-/GNSS-Daten in das SeaTalkng-Netzwerk einspeist. Das Funkgerät wird über den NMEA-0183-Eingang angeschlossen.

Nicht passend ist dieses Kit, wenn NMEA-0183-Daten in ein SeaTalkng-Netzwerk eingespeist werden sollen. Die Datenrichtung ist laut Raymarine einseitig vom SeaTalkng-Bus zum NMEA-0183-Gerät.

Ebenfalls nicht passend ist das E70196 als allgemeiner Ersatz für das E22158 SeaTalk1-auf-SeaTalkng-Konverter Kit. Zwar ähneln sich einzelne Komponenten, der Zweck ist jedoch ein anderer: E22158 dient der Einbindung älterer SeaTalk1-Geräte, E70196 der Versorgung älterer NMEA-0183-DSC-Funkgeräte mit Positionsdaten.

Bei der Installation muss der SeaTalkng-Backbone mit 12 V DC versorgt werden. Wenn der Konverter in einen bereits versorgten SeaTalkng-Backbone integriert wird, ist keine zusätzliche Spannungsversorgung direkt am Konverter erforderlich. Freie SeaTalkng-Anschlüsse müssen mit den mitgelieferten Blindstopfen verschlossen werden.

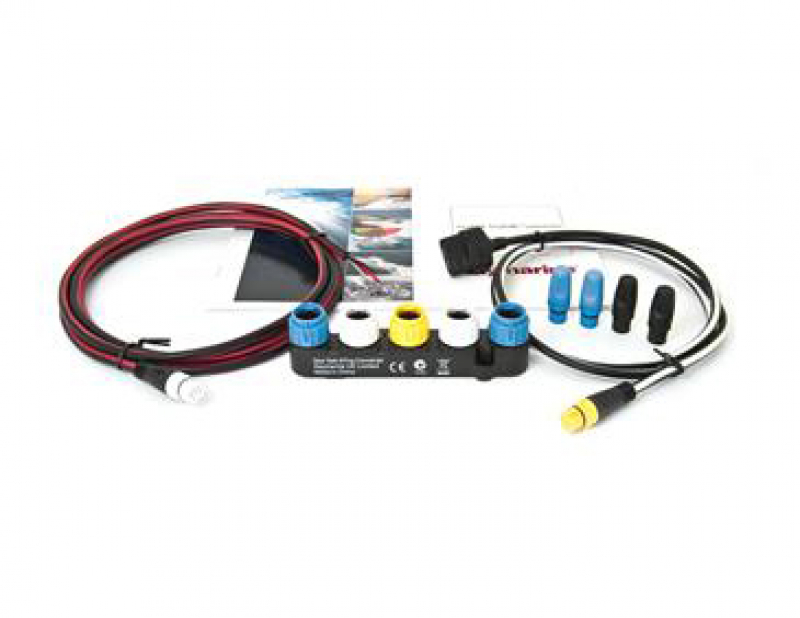

Lieferumfang

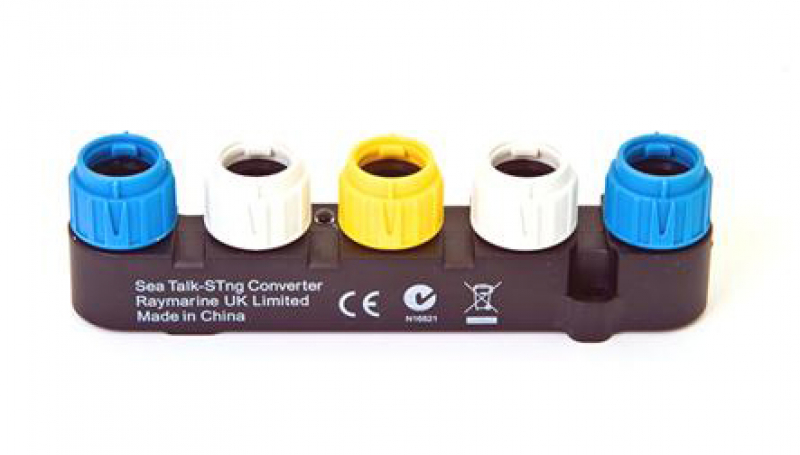

Raymarine NMEA0183-SeaTalkng Konverter
2 × SeaTalkng Backbone-Terminator A06031
2 × SeaTalkng Blindstopfen A06032
1 × SeaTalkng auf NMEA 0183 Kabel mit offenen Adern A06071
1 × SeaTalkng Spannungskabel A06049
1 × SeaTalkng Spur-Kabel A06039
