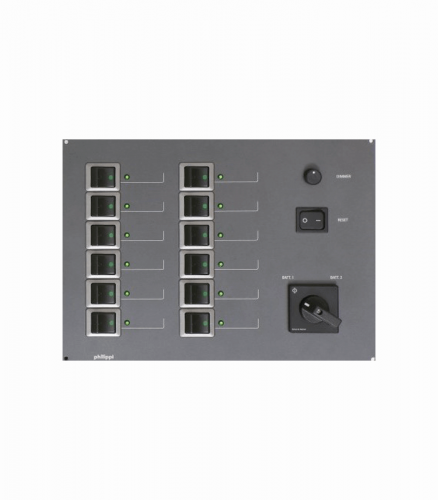

Philippi Panel NAV 212 für Berufsschifffahrt Navigationslichtsteuerung

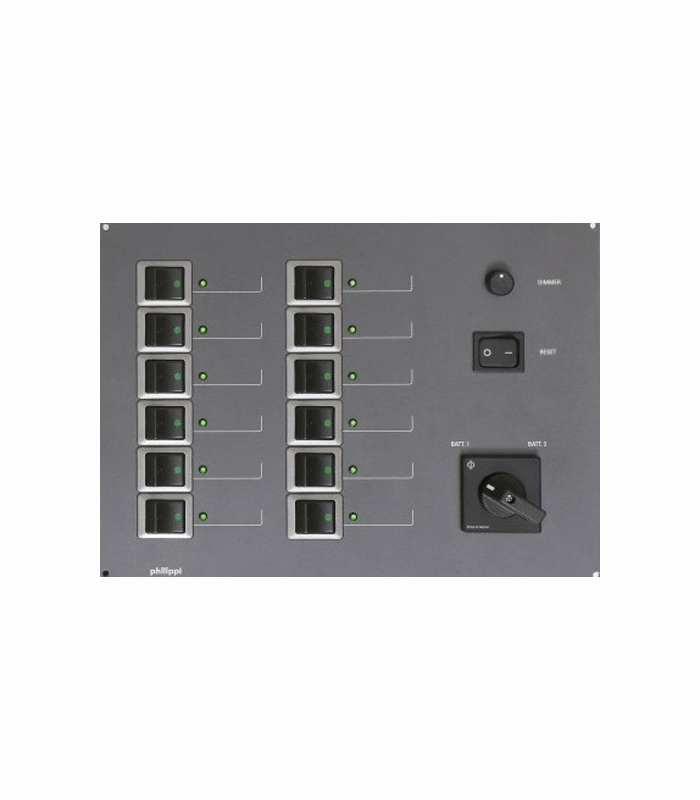

Das Panel NAV 212 ist ein Spezialpanel für die Berufsschifffahrt zur Realisierung einer individuellen Navigationslichtsteuerung. Es ist für den Einsatz in 12 V- und 24 V-Bordnetzen ausgelegt.

Der Aufbau umfasst 12 zweipolige Stromkreise mit thermischen Schutzschaltern der Baureihe E-T-A 3130. Zusätzlich sind 12 individuelle Navigationslichtsteuerungen integriert, die eine gezielte Ansteuerung der jeweiligen Leuchten ermöglichen.

Das Panel verfügt über einen Schalter zur Umschaltung zwischen zwei Batteriesystemen. Eine integrierte Elektronik übernimmt die Überwachung der Navigationslichter inklusive Alarmfunktion.

Zur Bedienung und Kontrolle sind Funktionen zur LED-Steuerung sowie ein LED-Dimmer mit Reset-Funktion für den Alarm integriert. Zusätzlich steht ein Ausgang für einen externen Alarm zur Verfügung.

Der Anschluss erfolgt über eine Leiterplattenklemmleiste mit Schraubklemmen bis 2,5 mm². Ein vorkonfektionierter Kabelbaum mit 1 Meter Länge verbindet die Platine mit der Klemmleiste.
