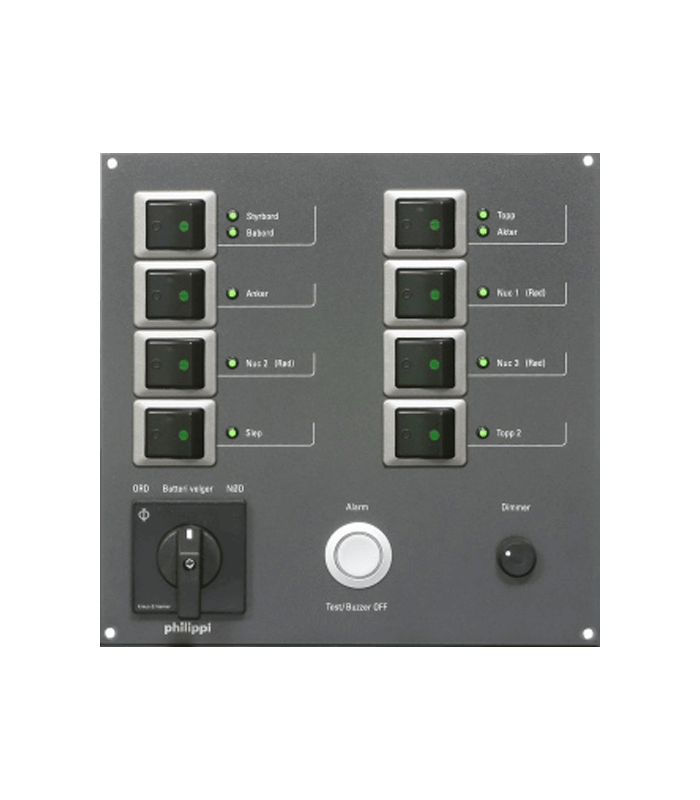

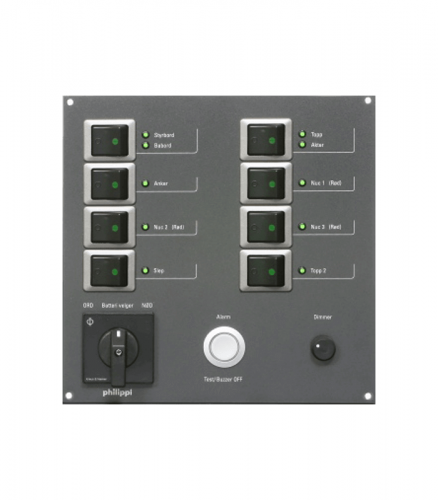

Philippi Panel NAV 208 für Berufsschifffahrt Navigationslichtsteuerung

Das Panel NAV 208 ist ein Spezialpanel für die Berufsschifffahrt zur Steuerung von Navigationslichtern. Es ist für den Einsatz in 12 V- und 24 V-Bordnetzen ausgelegt.

Der Aufbau umfasst 8 zweipolige Stromkreise mit thermischen Schutzschaltern der Baureihe E-T-A 3130. Zusätzlich können bis zu 10 einzelne Navigationslichter gesteuert werden.

Das Panel verfügt über einen Schalter zur Umschaltung zwischen zwei Batteriesystemen. Eine integrierte Elektronik übernimmt die Steuerung der Navigationslichter sowie die Alarmüberwachung.

Zur Bedienung und Kontrolle sind Funktionen zur LED-Steuerung sowie ein LED-Dimmer mit Reset-Funktion für den Alarm integriert. Zusätzlich steht ein Ausgang für einen externen Alarm zur Verfügung.

Der Anschluss erfolgt über eine Leiterplattenklemmleiste mit Schraubklemmen bis 2,5 mm². Ein vorkonfektionierter Kabelbaum mit 1 Meter Länge verbindet die Platine mit der Klemmleiste.
