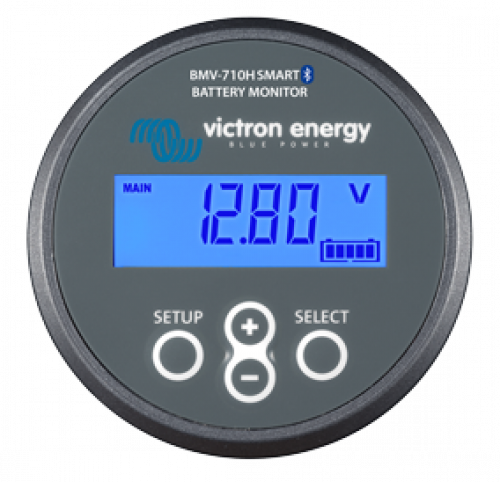

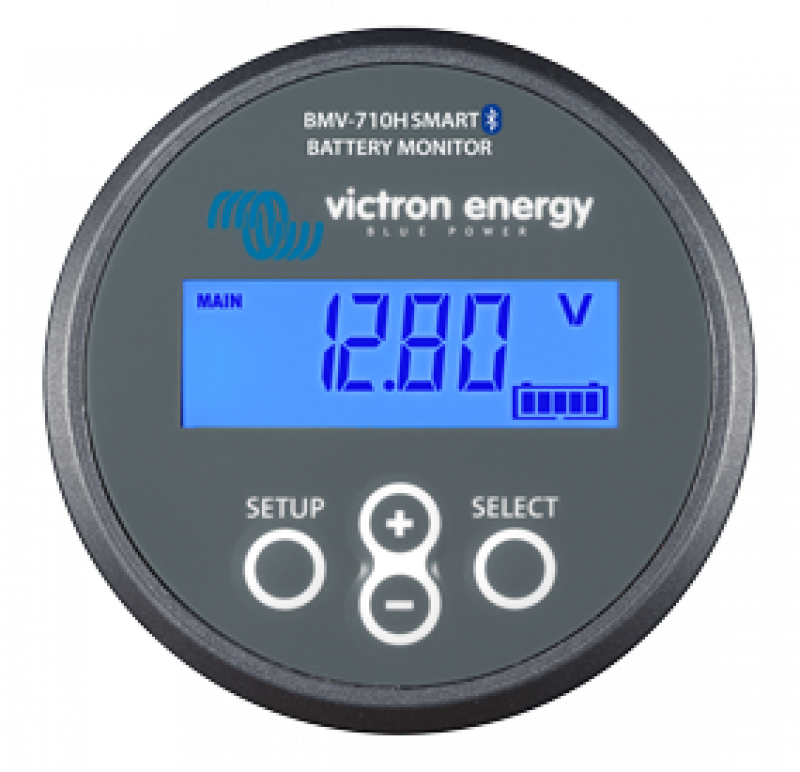

Victron BMV-710H Smart – Hochvolt-Batteriemonitor 60–385 V mit Bluetooth

(Art.Nr.: VIBAM030710100)

Mobile Preview: Victron BMV-710H Smart – Hochvolt-Batteriemonitor 60–385 V mit Bluetooth

Beschreibung

Der BMV-710H Smart kombiniert die Hochvolt-Messfähigkeit der H-Serie mit den modernen Kommunikationsmöglichkeiten der Smart-Generation.

Für 60 bis 385 V DC

Der Monitor ist für Batteriesysteme im Bereich von 60–385 V DC vorgesehen.

Damit eignet er sich für Hochvoltbatteriebänke, industrielle Speicher, elektrische Antriebe und andere DC-Anwendungen deutlich oberhalb klassischer 48-V-Systeme.

Integriertes Bluetooth

Anders als beim älteren BMV-700H ist Bluetooth bereits integriert.

Dadurch kann der Monitor direkt mit der VictronConnect-App verbunden werden.

Messwerte, Einstellungen und Verlaufsdaten lassen sich komfortabel über Smartphone oder Tablet abrufen.

VictronConnect

Über VictronConnect kann der Batteriemonitor vollständig eingerichtet und überwacht werden.

Victron weist darauf hin, dass die Konfiguration über die App besonders komfortabel ist.

GX und VRM

Über VE.Direct kann der BMV-710H Smart mit einem Cerbo GX oder einem anderen GX-Gerät verbunden werden.

Damit stehen die Batteriedaten lokal im GX-System sowie weltweit über das VRM Portal zur Verfügung.

Ladezustand und Restlaufzeit

Der Monitor misst Batteriespannung und Batteriestrom und berechnet daraus unter anderem:

Ladezustand
Restlaufzeit
verbrauchte Amperestunden
historische Entladeinformationen

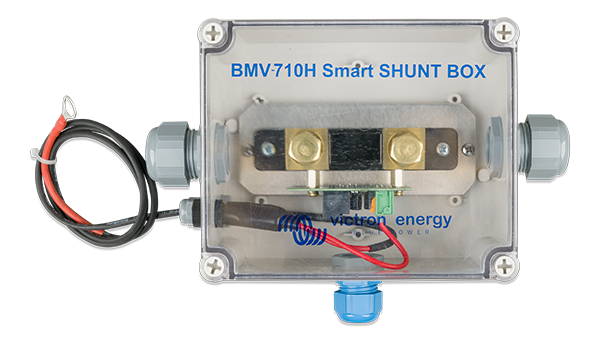

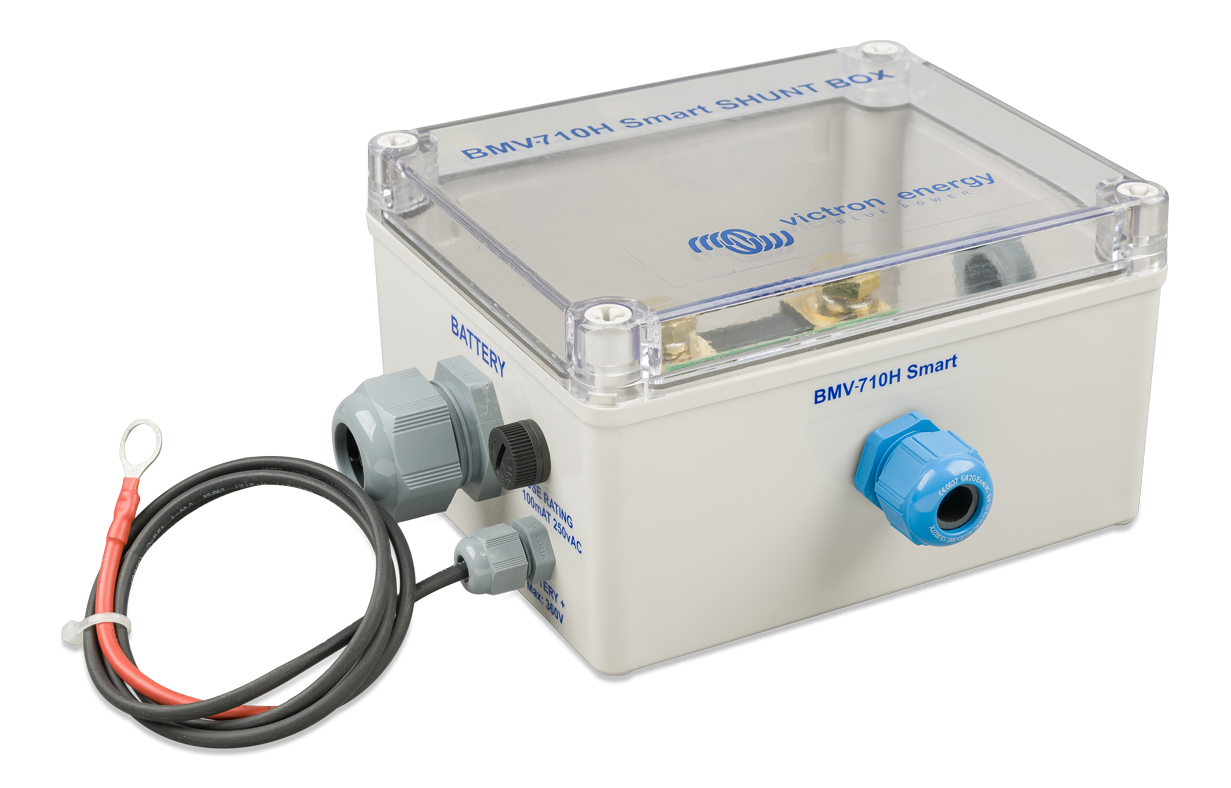

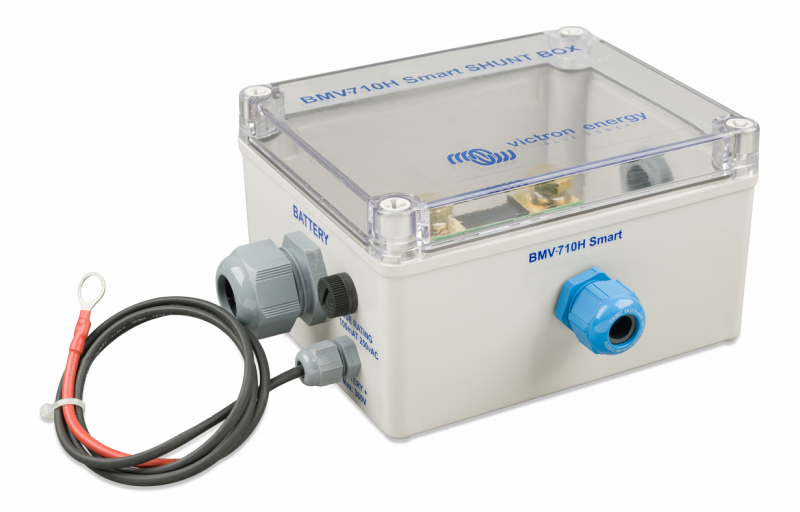

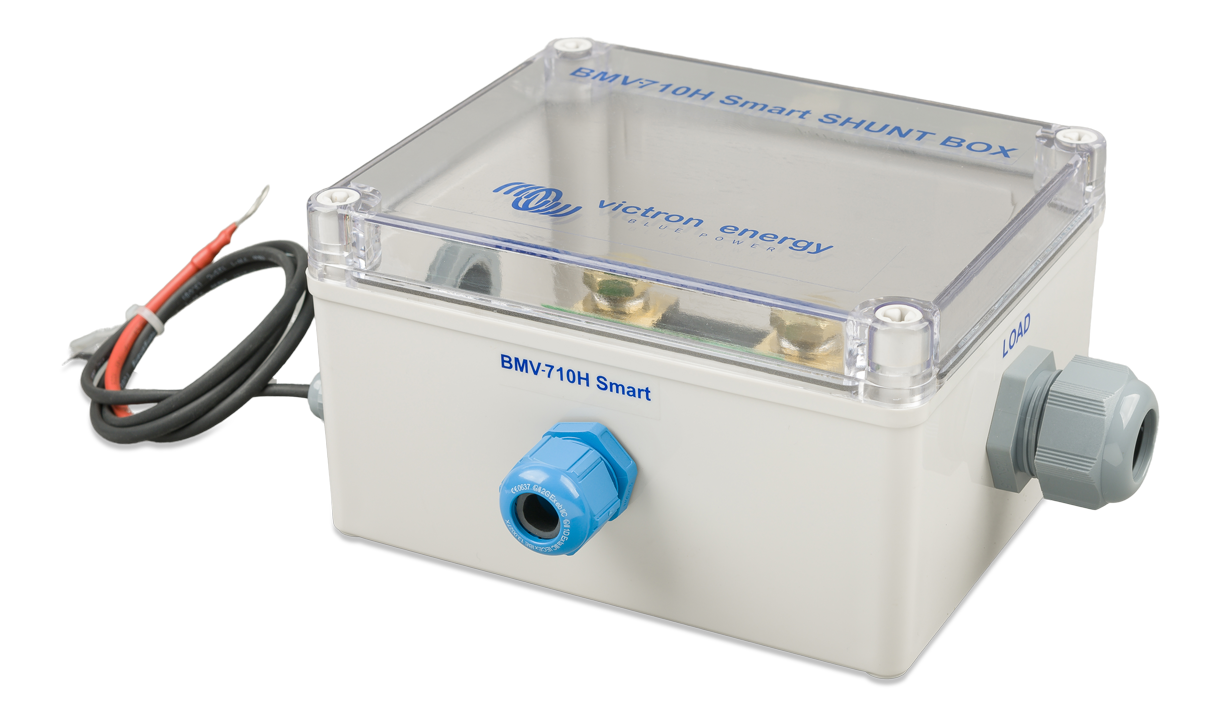

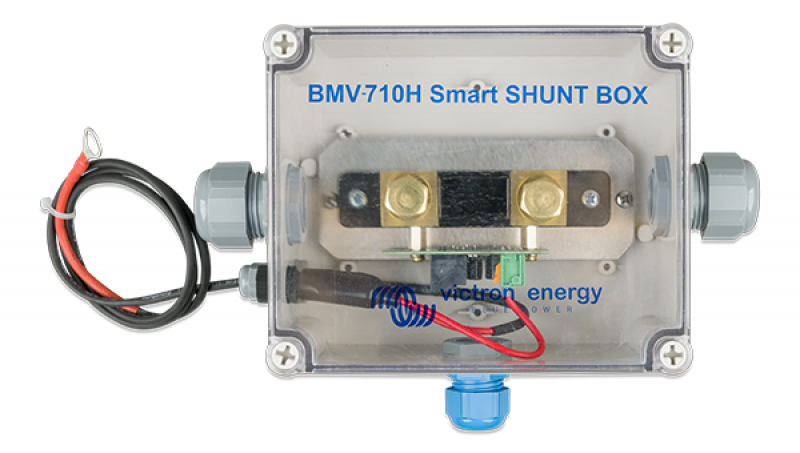

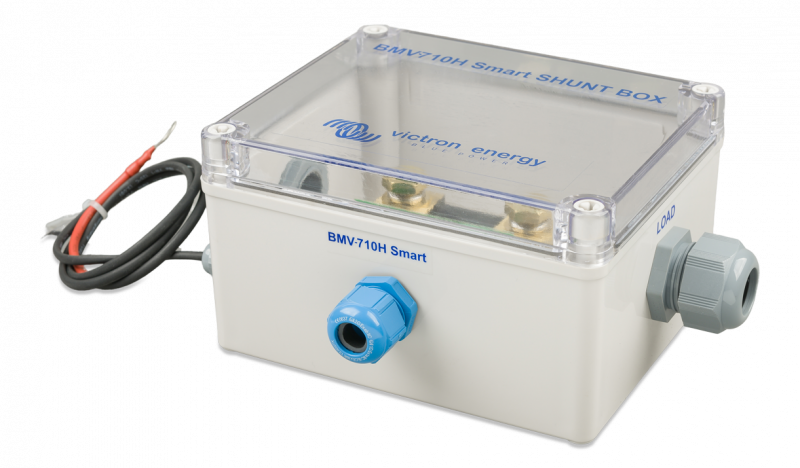

500-A-Shunt im geschlossenen Gehäuse

Der BMV-710H Smart wird mit einem 500-A-/50-mV-Shunt in einem separaten Gehäuse geliefert.

Das ist insbesondere bei Hochvoltanwendungen vorteilhaft, da die Hochstrommesseinheit mechanisch geschützt montiert werden kann.

Größere Shunts möglich

Das Gerät kann alternativ mit Shunts bis 9999 A und 75 mV konfiguriert werden.

Programmierbares Relais

Das integrierte Relais kann beispielsweise für Alarmfunktionen oder Generatorsteuerungen eingesetzt werden.

Victron nennt ausdrücklich das automatische Starten eines Generators bei niedrigem Ladezustand als Anwendungsbeispiel.

Sehr geringer Eigenverbrauch

Bei ausgeschalteter Hintergrundbeleuchtung liegt die Stromaufnahme bei weniger als 1 mA.

Hochvolt-Sicherheit beachten

Bei Spannungen oberhalb 60 V DC gelten erhöhte Sicherheitsanforderungen.

Installation und Wartung sollten deshalb ausschließlich von entsprechend qualifizierten Personen durchgeführt werden. Das Handbuch weist ausdrücklich auf die Gefahren oberhalb von 50 beziehungsweise 120 V DC hin. Handbuch BMV-710H.pdfPDF

Technische Daten

Produkttyp Hochvolt-Batteriemonitor
Modell BMV-710H Smart
Spannungsbereich 60–385 V DC
Stromaufnahme < 1 mA
Batteriekapazität 1–9999 Ah
Betriebstemperatur -40 bis +50 °C
Bluetooth Ja, integriert
VictronConnect Ja
VE.Direct Ja
GX-Integration Ja
VRM-Integration Ja, über GX-Gerät
Programmierbares Relais Ja
Relaisbelastbarkeit 60 V / 1 A
Standard-Shunt 500 A / 50 mV
Maximal konfigurierbarer Shunt 9999 A
Maximale Shunt-Spannung 75 mV
Stromauflösung 0,01 A
Spannungsauflösung 0,01 V
Ah-Auflösung 0,1 Ah
Ladezustandsauflösung 0,1 %
Restlaufzeitauflösung 1 Minute
Genauigkeit Strommessung ±0,4 %
Genauigkeit Spannungsmessung ±0,3 %
Montage Flachmontage
Durchmesser Displayfront 63 mm
Frontblende 69 × 69 mm
Gehäusedurchmesser 52 mm
Einbautiefe 31 mm
Shuntbolzen M10
Schutzart Hauptgerät IP55, nicht für Außeneinsatz
Norm Sicherheit EN 60335-1
Norm EMV EN 55014-1 / EN 55014-2
Automotive ECE R10-4 / EN 50498

Kaufberatung

Der BMV-710H Smart ist die bevorzugte BMV-Lösung, wenn ein Hochvoltsystem im Bereich von 60 bis 385 V DC überwacht werden soll und eine komfortable Smartphone-Verbindung gewünscht ist.

Gegenüber dem älteren BMV-700H ist das integrierte Bluetooth ein wesentlicher Komfortgewinn.

Für klassische 12-/24-/48-V-Anlagen ist dieses Hochvoltmodell nicht sinnvoll. Dort sind BMV-712 oder BMV-702 besser geeignet.

Bei Strömen oberhalb 500 A muss ein entsprechend größerer Shunt vorgesehen und im Gerät konfiguriert werden.
