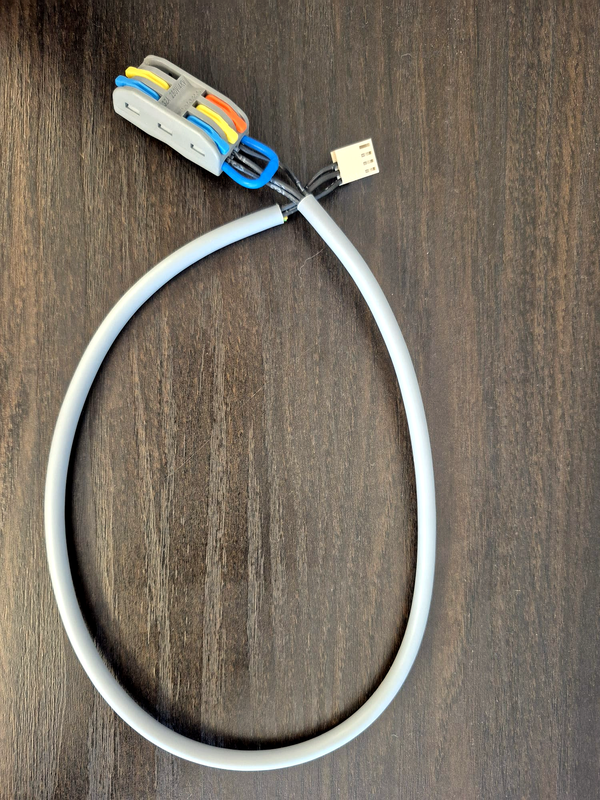

Steuerkabel für Victron Wallbox-Drosselung nach § 14a EnWG

Das vorkonfektionierte Steuerkabel ermöglicht die Nutzung der externen Leistungsbegrenzung bei kompatiblen Victron EV Charging Stations gemäß § 14a EnWG.

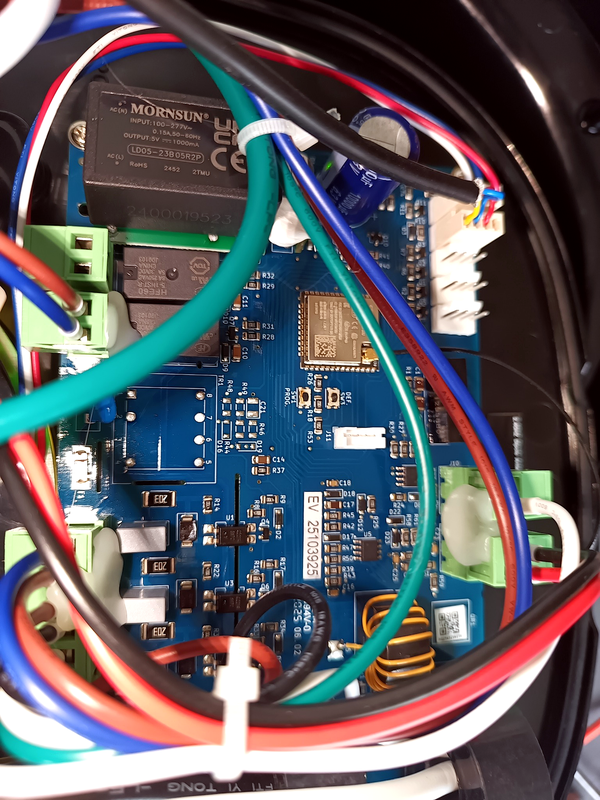

Das Kabel wird direkt auf den dafür vorgesehenen Steckplatz der internen Steuerplatine der Wallbox gesteckt und ermöglicht die Anbindung einer externen Steuereinrichtung.

Die Steuerung arbeitet nach dem Active-Low-Prinzip:

• Kontakt offen: keine zusätzliche Begrenzung des Ladestroms
• Kontakt geschlossen: zusätzliche Ladestrombegrenzung auf maximal 6 A

Damit kann die Wallbox über einen geeigneten externen Schaltkontakt angesteuert und die Ladeleistung bei entsprechender Vorgabe begrenzt werden.

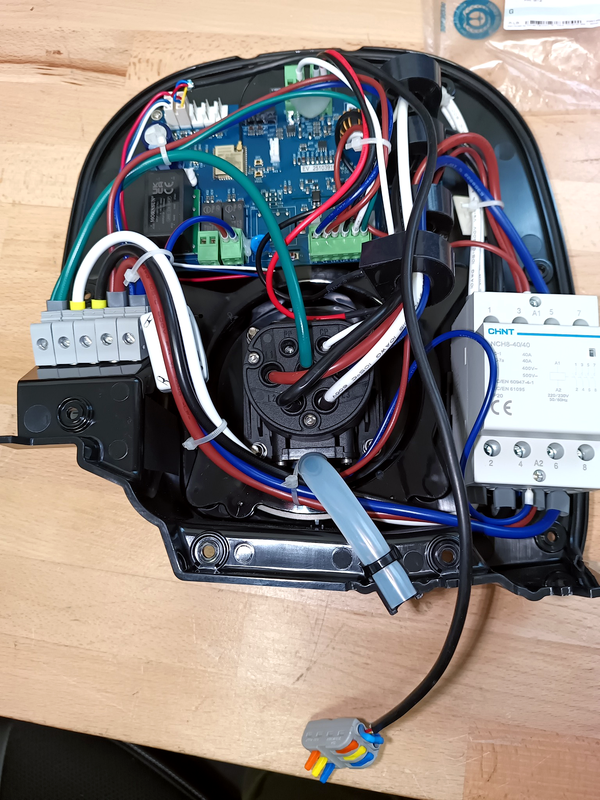

Für die Installation empfehlen wir, das Steuerkabel innerhalb der Wallbox entlang des vorhandenen Kabelbaums zu führen und mit zwei Kabelbindern zu fixieren. Für die von außen kommende Steuerleitung muss eine zweite, zum verwendeten Kabel passende Kabelverschraubung in das Gehäuse eingebaut werden.

Wichtig bei der Erstinbetriebnahme: Die Erstinbetriebnahme muss über das Webinterface erfolgen, da nur dort zu diesem Zeitpunkt das Installationsland eingegeben werden kann. Für die Nutzung dieser Funktion muss Deutschland ausgewählt werden.

Wurde die Erstinbetriebnahme bereits über VictronConnect durchgeführt, kann das Installationsland nachträglich weder über VictronConnect noch über das Webinterface eingegeben werden. In diesem Fall muss die Wallbox über die DEF-Taste auf den Auslieferungszustand zurückgesetzt und anschließend erneut über das Webinterface eingerichtet werden. Die Gerätesoftware muss größer als Version 2.0 sein.
