Raymarine P319 Kunststoff-Durchbruchgeber Tiefe/Temperatur 600 W 8-Pin E66077
Raymarine P319 Kunststoff-Durchbruchgeber Tiefe/Temperatur 600 W 8-Pin E66077
(Art.Nr.: RAY-E66077)

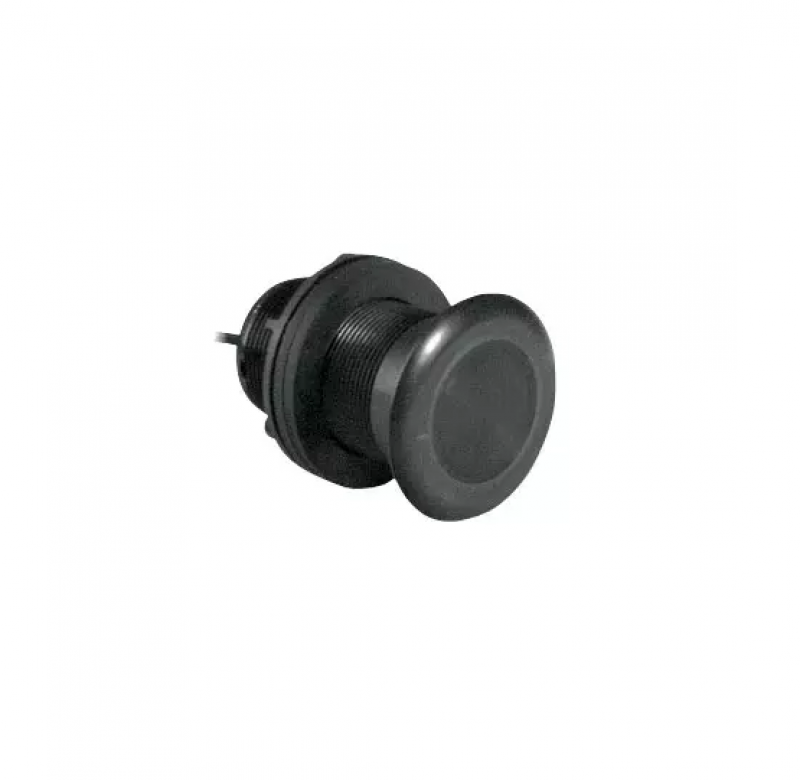

Der Raymarine P319 E66077 ist ein flacher Kunststoff-Durchbruchgeber für die Messung von Tiefe und Wassertemperatur. Die nahezu bündige Low-Profile-Bauform reduziert den Strömungswiderstand unter dem Rumpf und eignet sich für Installationen, bei denen kein größerer Geberkörper oder Anpassblock eingesetzt werden soll.
Das Zweifrequenzelement arbeitet mit 50 kHz und 200 kHz. Die 50-kHz-Frequenz bietet eine breite Abstrahlung für größere Tiefen, während 200 kHz mit schmalerer Abstrahlung für detailliertere Messungen in geringeren Tiefen eingesetzt wird.
Der P319 besitzt einen rechtwinkligen Kabelausgang. Dadurch wird im Innenbereich weniger Einbauraum benötigt und der Kabelanschluss ist besser gegen mechanische Belastung geschützt. Die mitgelieferte Gummischeibe unterstützt das Anziehen der Rumpfmutter auch bei unregelmäßigen Rumpfoberflächen.
Wichtig zur Variantenabgrenzung: E66077 ist die Ausführung für Tiefe und Temperatur. Der äußerlich ähnliche P319 E66013 ist die Tiefe-only-Variante.
Artikelnummer: E66077
Modell: P319
Gebertyp: Durchbruchgeber / Low-Profile Thru-Hull
Messfunktionen: Tiefe, Temperatur
Gehäusematerial: Kunststoff / Urethan
Montageart: Durchbruchmontage
Leistung: 600 W
Frequenz: 50/200 kHz
Frequenztyp: konventionelle Zweifrequenz
Abstrahlwinkel: 45° / 12°
Max. Tiefenleistung 50 kHz: bis 366 m / 1.200 ft
Max. Tiefenleistung 200 kHz: bis 213 m / 700 ft
Anschluss: Raymarine 8-Pin DSM-style / CP370-Anschlusstyp
Kompatibilität laut Raymarine: CP370, CP300, DSM300, DSM30, DSM250
Kabellänge laut Raymarine: 9 m / 30 ft
Bohrlochdurchmesser: 51 mm
Max. Aufkimmung: 12°
Empfohlener Bereich für beste Leistung: bis 7°
Geeignete Rumpfmaterialien: GFK und Metall
Max. Bootslänge laut Airmar: bis 8 m
Gehäuseausführung: nicht einziehbar
Tilted Element: nein
Gewicht laut Airmar: 0,6 kg
Der P319 E66077 ist passend, wenn ein flacher Durchbruchgeber für Tiefe und Wassertemperatur mit Raymarine 8-Pin-DSM-style Anschluss benötigt wird.
Die Ausführung eignet sich für Raymarine CP370 sowie ältere DSM-/CP-Sonarmodule mit passendem 8-Pin-Geberanschluss. Für aktuelle Axiom-Systeme können je nach Display und Sonarvariante Adapterkabel oder andere Geberausführungen erforderlich sein.
Für reine Tiefenmessung ohne Temperaturfunktion ist die Variante E66013 zu prüfen. Für Holzrümpfe ist diese Kunststoffausführung nicht die erste Wahl; hier muss ein geeigneter Geber entsprechend Rumpfmaterial und Einbausituation gewählt werden.
Raymarine P319 Kunststoff-Durchbruchgeber E66077
Anschlusskabel mit Raymarine 8-Pin-DSM-style Stecker
Gummischeibe für die Montage der Rumpfmutter
