Name: Raymarine B117 Bronze-Durchbruchgeber Tiefe 600 W 50/200 kHz E66014
SKU: RAY-E66014
Price: 386.75 EUR
Availability: OutOfStock

Startseite » Hersteller » Raymarine » Raymarine Fischfindermodule und Geber » CP370 Clear Pulse Fischfinder » Raymarine B117 Bronze-Durchbruchgeber Tiefe 600 W 50/200 kHz E66014

Installation Services

Preview: Raymarine B117 Bronze-Durchbruchgeber Tiefe 600 W 50/200 kHz E66014

Raymarine B117 Bronze-Durchbruchgeber Tiefe 600 W 50/200 kHz E66014

(Art.Nr.: RAY-E66014)

Mobile Preview: Raymarine B117 Bronze-Durchbruchgeber Tiefe 600 W 50/200 kHz E66014

Beschreibung

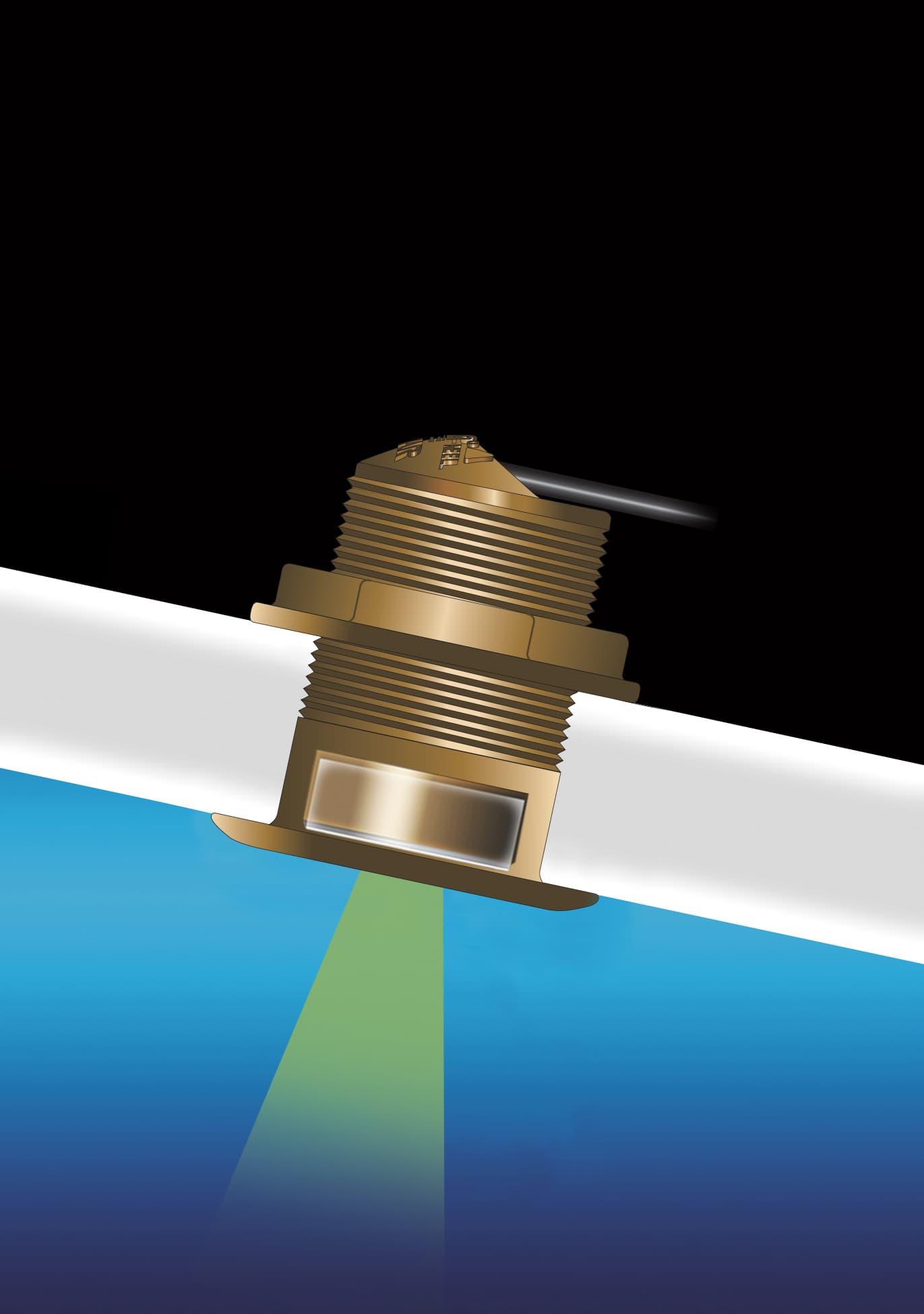

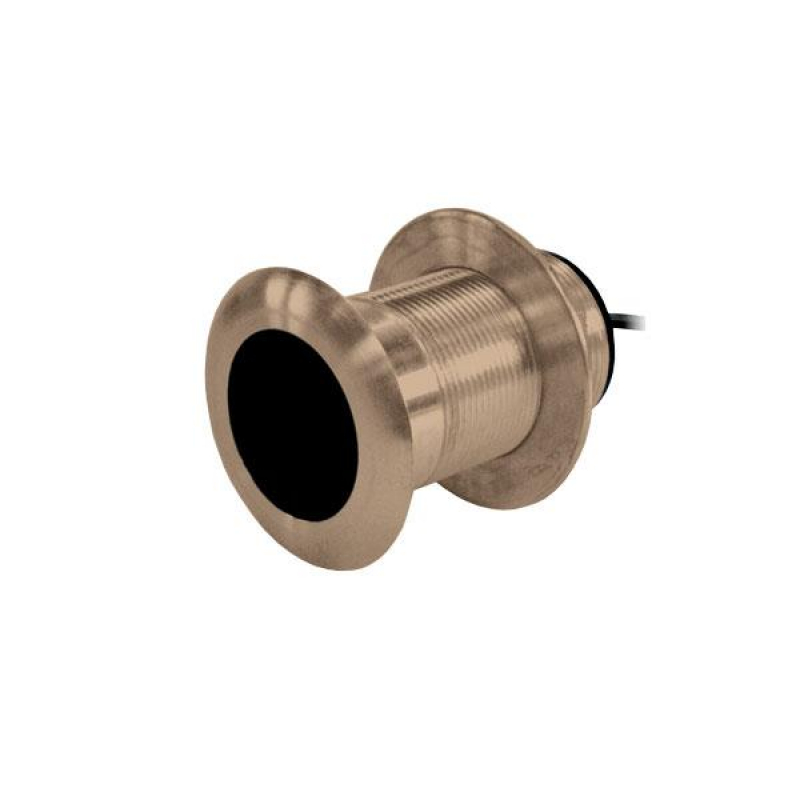

Der Raymarine B117 E66014 ist ein flacher Bronze-Durchbruchgeber für die Tiefenmessung. Die Bauform ist für die Montage durch den Rumpf vorgesehen und reduziert durch das flache Gehäuse den Strömungswiderstand unter dem Boot.

Das Zweifrequenzelement arbeitet mit 50 kHz und 200 kHz. Die niedrige Frequenz eignet sich für größere Tiefen und eine breite Abdeckung, während die hohe Frequenz eine schmalere Abstrahlung für detailliertere Messungen in geringeren Tiefen bietet.

Der rechtwinklige Kabelausgang spart Platz im Innenbereich und schützt den Anschlussbereich des Gebers. Die mitgelieferte Gummischeibe erleichtert das Anziehen der Rumpfmutter auch bei unregelmäßigen Rumpfoberflächen.

Wichtig zur Variantenabgrenzung: Die B117-Bauform ist herstellerseitig je nach Ausführung als Tiefengeber oder als Tiefen-/Temperaturgeber beschrieben. Der Raymarine Artikel E66014 wird von Raymarine als B117 600 W Depth Bronze-Durchbruchgeber geführt und wird hier entsprechend als Tiefengeber beschrieben.

Technische Daten

Artikelnummer: E66014
Modell: B117
Gebertyp: Durchbruchgeber
Messfunktion: Tiefe
Gehäusematerial: Bronze
Montageart: Low-Profile-Durchbruchmontage
Leistung: 600 W
Frequenz: 50/200 kHz

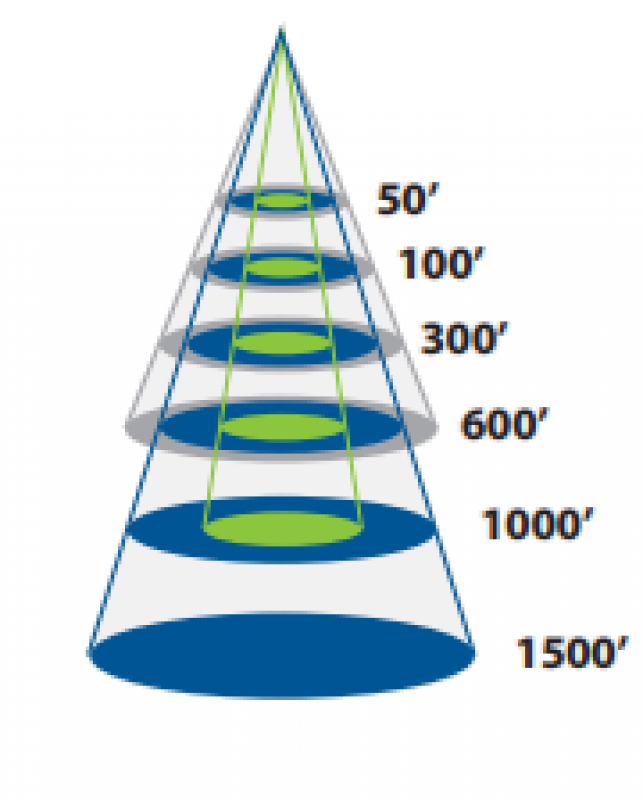

Abstrahlwinkel 50 kHz: 45°
Max. Tiefenleistung 50 kHz: bis 366 m / 1.200 ft
Abstrahlwinkel 200 kHz: 12°
Max. Tiefenleistung 200 kHz: bis 213 m / 700 ft
Geeignete Rumpfmaterialien: GFK und Holz

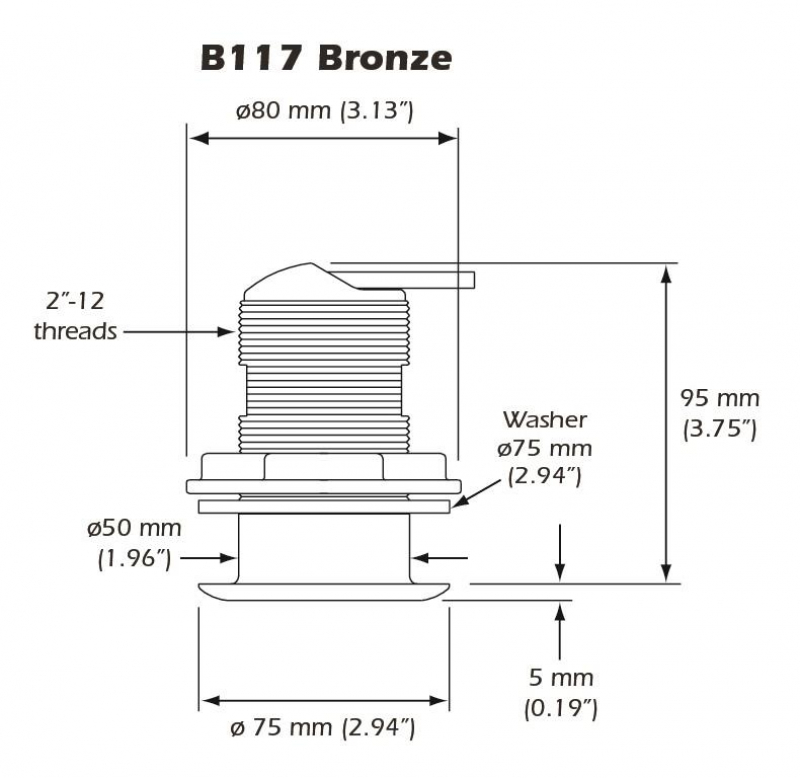

Bohrlochdurchmesser: 51 mm / 2"
Max. Aufkimmung: beste Leistung bis 7°, verwendbar bis 12°
Akustisches Fenster: Urethan
Gehäuseausführung: nicht einziehbar
Kabelausgang: rechtwinklig
Vergleichbare Bauformen: P319 Kunststoff, SS60 Edelstahl

Kaufberatung

Der B117 ist für Boote mit Holz- oder GFK-Rumpf vorgesehen, bei denen ein flacher Bronze-Durchbruchgeber für die Tiefenmessung eingesetzt werden soll.

Für Metallrümpfe sollte kein Bronzegeber verwendet werden. Dafür kommen passende Alternativen aus Edelstahl, z. B. SS60, in Betracht. Für andere Rumpfmaterialien oder Einbausituationen sind auch Kunststoffgeber wie P319 verfügbar.

Bei Aufkimmungen bis 7° arbeitet der Geber im optimalen Bereich. Bis 12° ist der Einsatz möglich. Bei stärkerer Aufkimmung sollte ein Geber mit passender Neigung oder eine andere Geberbauform gewählt werden.

Die B117-Serie ist grundsätzlich je nach Ausführung als Tiefe-only oder Tiefe/Temperatur erhältlich. Dieser Artikel bezieht sich auf Raymarine E66014 als Tiefengeber.

Lieferumfang

Raymarine B117 Bronze-Durchbruchgeber E66014
Gummischeibe für die Montage der Rumpfmutter
