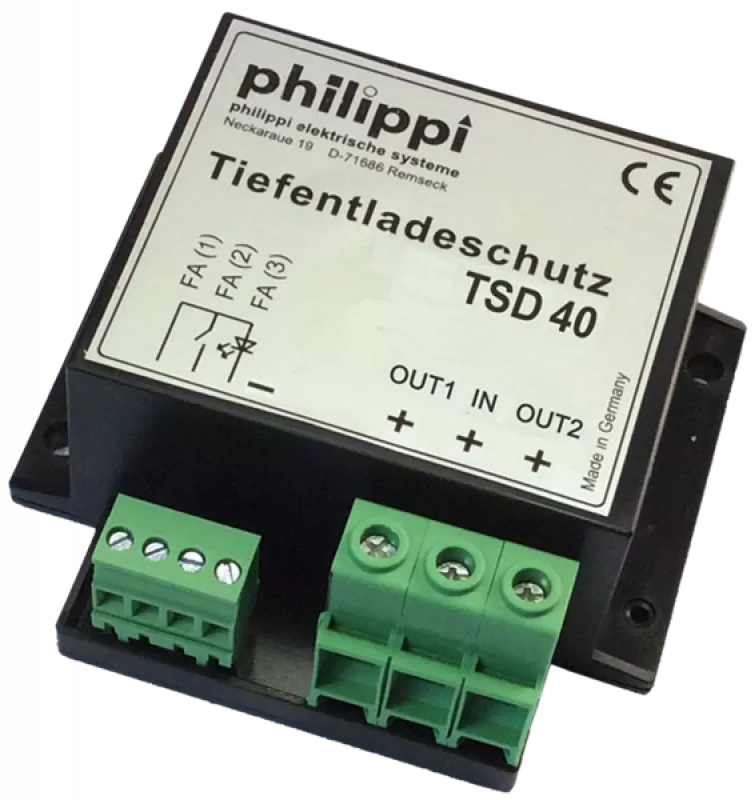

Philippi Tiefentladeschutz TSD 40 12/24V zweistufig 2×40A mit Alarmfunktion
Philippi Tiefentladeschutz TSD 40 12/24V zweistufig 2×40A mit Alarmfunktion
(Art.Nr.: P080001240)
Der Tiefentladeschutz TSD 40 dient zum Schutz von Batterien vor schädlicher Tiefentladung in DC-Bordnetzen.
Der Einsatz erfolgt in Booten, Yachten und Fahrzeugen mit 12 V oder 24 V Bordspannung.
Das Gerät arbeitet zweistufig und ermöglicht die getrennte Abschaltung von Verbrauchern. Dabei können weniger wichtige Verbraucher bei sinkender Batteriespannung zuerst abgeschaltet werden, während sicherheitsrelevante Verbraucher länger aktiv bleiben.
Die Abschaltung erfolgt spannungsabhängig über zwei getrennte Ausgangskanäle. Vor der vollständigen Abschaltung wird ein akustischer Alarm ausgelöst.
Die Wiedereinschaltung erfolgt automatisch, sobald die Batteriespannung wieder ein definiertes Niveau erreicht.
Zusätzlich kann das Gerät für Energiemanagement-Funktionen eingesetzt werden, indem Verbraucher bei ausreichender Ladespannung automatisch zugeschaltet werden.
Über ein optionales Fernbedienpanel können die Ausgänge gesteuert und im Bedarfsfall temporär wieder aktiviert werden.
Der Anschluss erfolgt über Schraubklemmen.
- Funktion: zweistufiger Tiefentladeschutz mit 2 Schaltkanälen
- Betriebsspannung: 12 / 24 V DC (umschaltbar)
- Schaltleistung: 2× 40 A
- Abschaltspannung Relais 1:
- 11,8 / 12,0 / 12,2 / 13 V (einstellbar, 300 s)
- Abschaltspannung Relais 2:
- 10,8 / 11,2 V (einstellbar, 50 s)
- Wiedereinschaltspannung: 12,5 V
- Hinweis: bei 24 V verdoppeln sich die Spannungswerte
- Eigenstromverbrauch:
- 1,3 mA @ 12 V
- 2 mA @ 24 V
- Anschluss: Schraubklemmen bis 10 mm²
- Abmessungen: 130 x 80 x 42 mm
Der TSD 40 wird eingesetzt, um Batterien vor Tiefentladung zu schützen und gleichzeitig unterschiedliche Verbraucher priorisiert abzuschalten.
Typischer Aufbau:
- Relais 1 → weniger wichtige Verbraucher
- Relais 2 → sicherheitsrelevante Verbraucher
Die Einstellung der Abschaltschwellen erfolgt über DIP-Schalter.
Für erweiterte Bedienfunktionen kann ein Fernbedienpanel FB-TSA eingesetzt werden.
- 1× Tiefentladeschutz TSD 40
