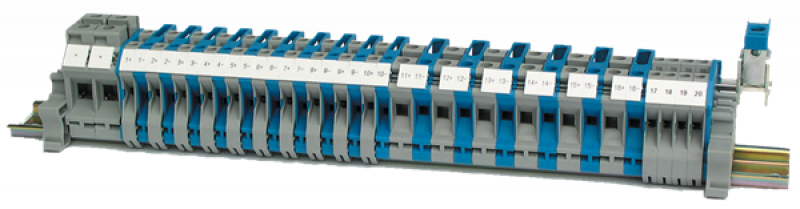

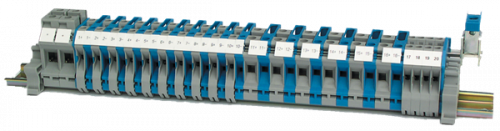

Klemmleiste montiert auf Hutschiene.
- 10 Verbraucherklemmenpaare 4 mm²
- 6 Verbraucherklemmenpaare 6 mm²
- 4 Steuerklemmen 4 mm²
- 2 Anschlussklemmen 16 mm² (gebrückt) für +Pol
- 1 Anschlussklemme 35 mm² (Cu-Schiene) für –Pol
Abmessungen : L 350 x B 60 x H 60 mm
Die Reihenklemmen-Leiste ist die Schnittstelle der Bordelektrik. Alle ankommenden Leitungen der Bordinstallation werden dort angeklemmt und gekennzeichnet. Für spätere Ergänzungen oder Servicearbeiten ist ein schneller Zugriff auf jede Leitung ohne mühsames Suchen möglich. Dadurch ergibt sich eine sichere und übersichtliche Bordinstallation. Die Verkabelung zur Schalttafel, an der die Absicherung und Verteilung erfolgt, wird ebenfalls an der Klemmenleiste angeschlossen. Die Klemmleisten können jederzeit ergänzt werden. Für die Hauptzuleitungen stehen für den -Pol und für den +Pol Klemmen mit einem größeren Querschnitt zwischen 10 mm² und 35 mm² zur Verfügung. Die Klemmen für den Verbraucheranschluss sind für 4 und 6 mm² Kabel ausgelegt. Bei allen einpoligen Klemmleisten sind die Minusklemmen untereinander gebrückt und bilden ein Potential. Somit dienen sie auch als Sammelschiene für die Minusanschlüsse der Verbraucher. Wir fertigen auch Reihenklemmen mit Bestückung nach Ihren Angaben an. Es stehen sämtliche Größen und Ausführungen von Klemmen zur Verfügung. Ferner sind Klemmen für sehr große Kabelquerschnitte (> 50 mm²), und für Steuer- und Messleitungen verfügbar. Bitte fragen Sie an.
RKL 16/4 Bestell-Nr.: 600041600
