Philippi Netz-Kontrollpanel LAR

(Art.Nr.: P010000231)

Beschreibung

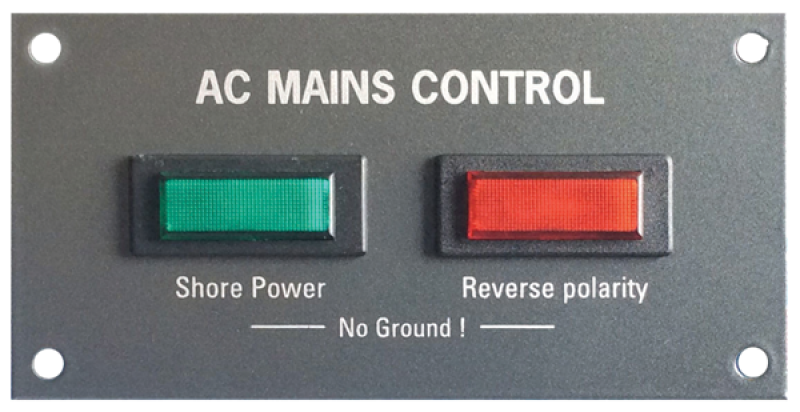

Das Netz-Kontrollpanel LAR von Philippi dient zur visuellen Kontrolle des korrekten Anschlusses eines AC-Bordnetzes an das AC-Landnetz. Über eine zweifarbige Anzeige wird der Anschlusszustand eindeutig dargestellt.

Ein grünes Signal zeigt einen korrekten Anschluss an, während ein rotes Signal darauf hinweist, dass Phase (L) und Neutralleiter (N) vertauscht sind. Das Panel arbeitet mit einem Mess-Fehlerstrom von 1,4 mA.

Der Anschluss der Verbraucherzuleitungen erfolgt über Flachsteckhülsen (6,3 mm) auf der Rückseite. Das Panel ist so zu installieren, dass die Rückseite nur mit Werkzeug zugänglich und entsprechend geschützt ist.

Nicht geeignet für AC-Netze ohne Schutzleiter, da in diesem Fall keine Fehlererkennung möglich ist.

Technische Daten

Einsatzbereich: AC-Bordnetz / Landstromüberwachung
Anzeige:
- Grün: korrekter Anschluss
- Rot: Phase (L) und Neutralleiter (N) vertauscht
Mess-Fehlerstrom: 1,4 mA
Anschluss: Flachsteckhülsen 6,3 mm
Einbauausschnitt: 81 × 28,5 mm (je Seite bis zu 12 mm kleiner als Panelmaß möglich)
Abmessungen (B × H × T): 105 × 52,5 × 50 mm
