Philippi E-T-A 3130-F11B-K7T1-W29AG3 Schutzschalter 30V DC

(Art.Nr.: XXX-P131302007)

Mobile Preview: Philippi E-T-A 3130-F11B-K7T1-W29AG3 Schutzschalter 30V DC

Beschreibung

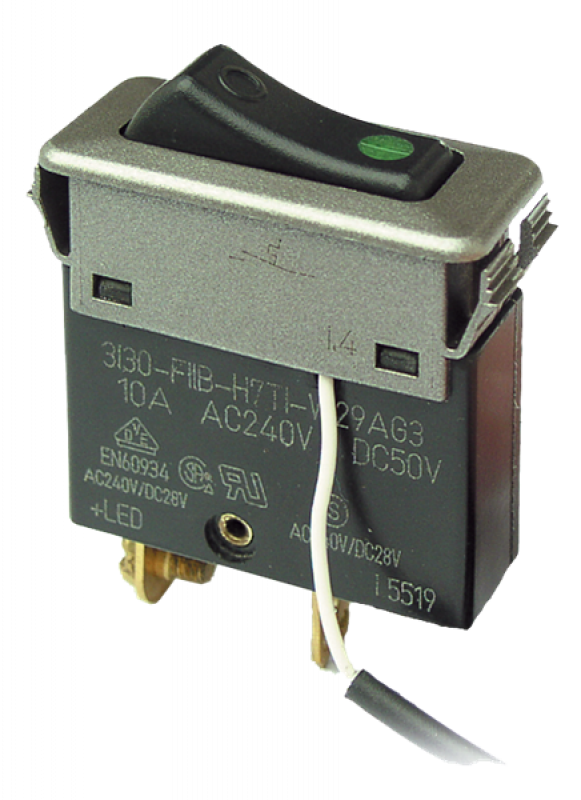

Der Schutzschalter der Serie E-T-A 3130-F11B-K7T1-W29AG3 von Philippi ist ein einpoliger DC-Wippenschalter mit integrierter Überstromschutzfunktion.

Er kombiniert die manuelle Schaltfunktion mit einer thermischen Absicherung des Stromkreises. Im Fehlerfall wird der Stromkreis automatisch unterbrochen.

Die integrierte LED-Funktionsanzeige ermöglicht eine visuelle Kontrolle des Schaltzustands. Die Ausführung mit schwarzer Wippe und silbernem Rahmen ist für den Einsatz in Bedienpanels und Frontplatten geeignet.

Die Montage erfolgt über Schnapprahmen in einem standardisierten Frontplattenausschnitt.

Technische Daten

Ausführung: Schutzschalter / Wippenschalter (einpolig)
Serie: E-T-A 3130-F11B-K7T1-W29AG3
Nennspannung: 30 V DC
Nennstrombereich: 6 – 30 A
Anzeige: LED-Funktionsanzeige
Montageart: Schnapprahmenmontage

Standard-Ausführung (6–20 A):
Befestigungsausschnitt: 14,8 x 34,2 mm
Gerätebreite: 18 mm

Variante 30 A:
Befestigungsausschnitt: 26,3 x 34,2 mm
Gerätebreite: 29,5 mm

Farbe Wippe: schwarz
Farbe Rahmen: silber

Kaufberatung

Dieser Schutzschalter ersetzt klassische Sicherungen durch eine wieder einschaltbare Lösung mit integrierter Schaltfunktion.

Die Auswahl des passenden Nennstroms erfolgt über die Varianten entsprechend dem jeweiligen Stromkreis.

Wichtig:

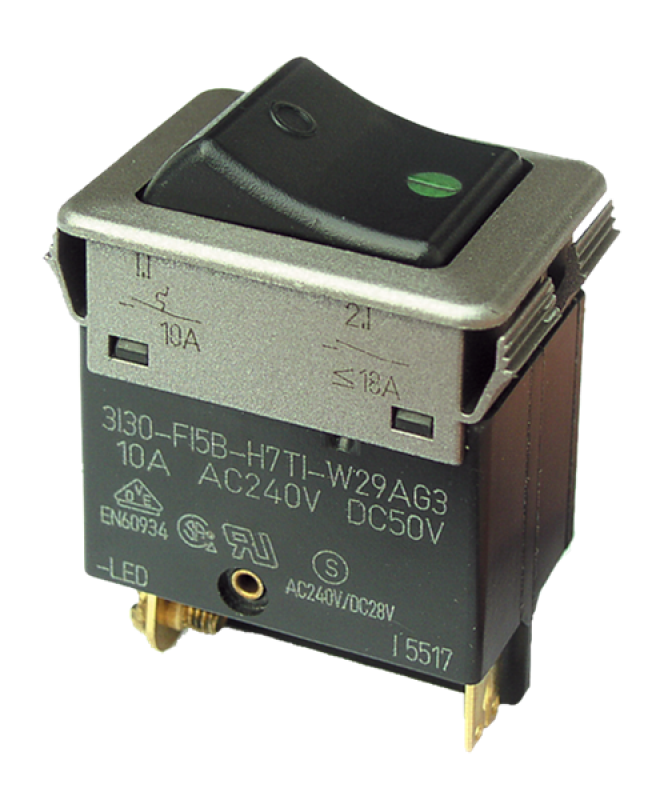

Die 30 A Variante besitzt abweichende Einbaumaße und entspricht in der Bauform der zweipoligen Ausführung. Dies ist bei Planung und Einbau zu berücksichtigen.

Lieferumfang

1x Schutzschalter (je nach gewählter Variante)
