VHBKUVVC Carling Progressivschalter EIN-EIN-EIN 1-[1+2]-2 mit LED 2× rot 12/24V-15A ohne Wippe

(Art.Nr.: CA-VHBKUVVC)

Mobile Preview: VHBKUVVC Carling Progressivschalter EIN-EIN-EIN 1-[1+2]-2 mit LED 2× rot 12/24V-15A ohne Wippe

Beschreibung

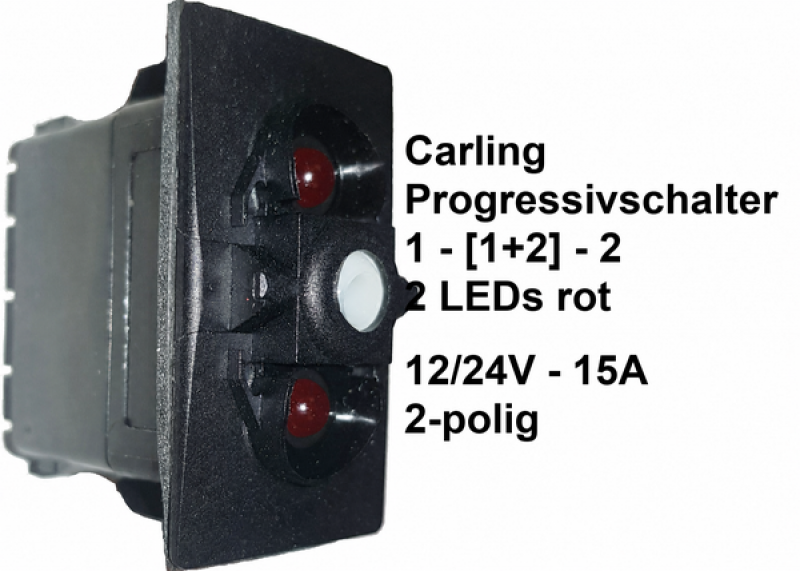

Der VHBKUVVC ist ein Progressivschalter aus der Carling V-Series Contura. Er ermöglicht das einzelne und gemeinsame Einschalten von zwei Schaltkreisen.

Progressive Schaltfunktion

- Stellung 1: Schaltkreis 1 EIN
- Mittelstellung [1+2]: Schaltkreis 1 und 2 gemeinsam EIN
- Stellung 2: Schaltkreis 2 EIN

Alle drei Stellungen rasten ein. Der Schalter besitzt keine AUS-Stellung.

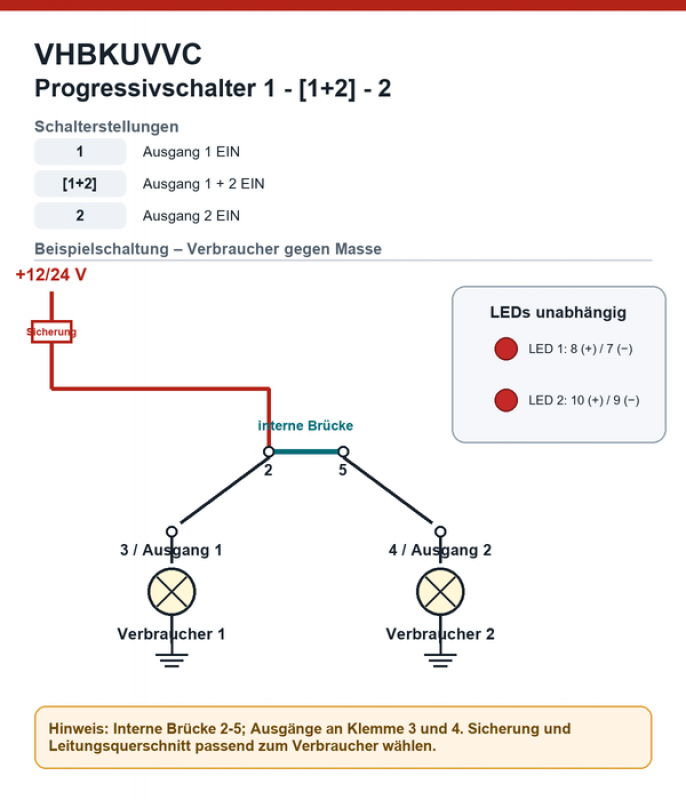

Interne Verbindung

Die Ausführung besitzt eine interne Verbindung zwischen den Anschlüssen 2 und 5. Der Buchstabe H an zweiter Stelle ist der Carling-Schaltcode. Das K an vierter Stelle bezeichnet die Anschlussausführung mit der erforderlichen internen Brücke.

Zwei ultrahelle rote LEDs

Die LEDs sind unabhängig von den Schaltkontakten herausgeführt und können separat als Orientierungs-, Funktions- oder Zustandsbeleuchtung angesteuert werden.

Für 12 und 24 V geeignet

Bei 12 V ist die Helligkeit der LEDs etwas geringer. Aufgrund der ultrahellen Ausführung fällt der Unterschied in der Praxis kaum auf.

Technische Daten

Hersteller Carling Technologies

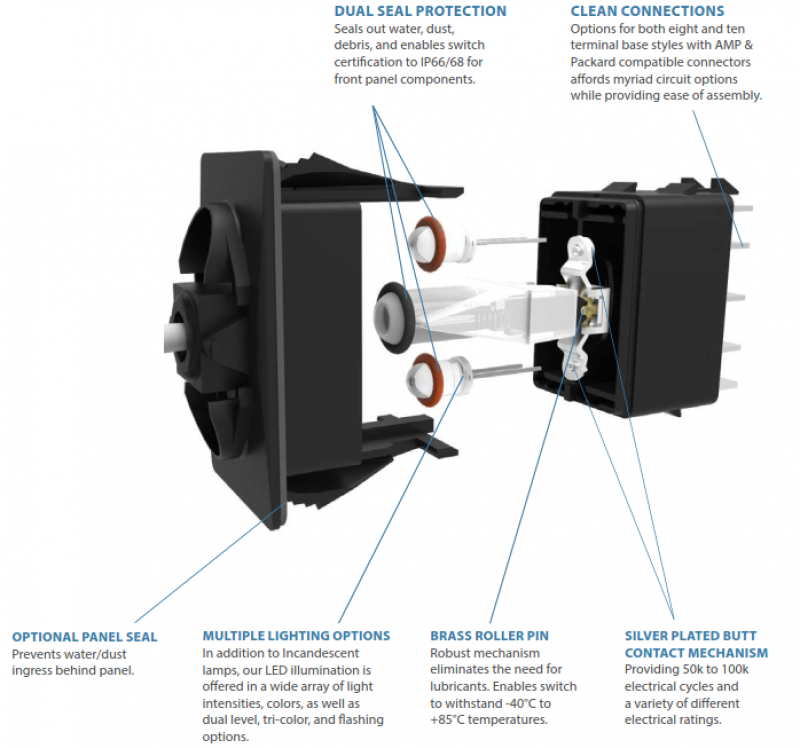

Serie V-Series Contura
Artikelnummer VHBKUVVC
Bauart Progressivschalter ohne Wippe
Carling-Schaltcode H
Schaltfunktion EIN-EIN-EIN
Schaltschema 1-[1+2]-2
Stellung 1 Schaltkreis 1 EIN
Mittelstellung Schaltkreis 1 und 2 EIN
Stellung 2 Schaltkreis 2 EIN
Betätigung Alle drei Stellungen rastend
Interne Verbindung Brücke zwischen Anschluss 2 und 5
Belastbarkeit 15 A
Betriebsspannung 12/24 V DC
Beleuchtung 2× LED ultrahell rot
LED-Ansteuerung Beide LEDs separat ansteuerbar
Anschlüsse 6,3-mm-Flachsteckanschlüsse
Montage Einrastmontage
Ausschnittmaß 21,08 × 36,83 mm
Schutzart IP66/IP68 oberhalb der Montageplatte
Betriebstemperatur −40 bis +85 °C
Wippe enthalten Nein

Kaufberatung

Der VHBKUVVC ist die richtige Ausführung, wenn zwei Funktionen einzeln und zusätzlich gemeinsam eingeschaltet werden sollen. In der Mittelstellung sind beide Schaltkreise gleichzeitig aktiv.

Er darf nicht mit dem VKB2UVVC verwechselt werden. Dieser besitzt eine mittlere AUS-Stellung sowie eine rastende und eine tastende EIN-Stellung.

Lieferumfang

- 1× Carling Progressivschalter VHBKUVVC
- Lieferung ohne Wippe
- Lieferung ohne Anschlussstecker und Anschlussleitungen

Dokumente

CA_VHBKUVVC_V_Series_CircuitDiagram
CA_VHBKUVVC_Contura_Actuator_Styles
CA_VHBKUVVC_V_Series_Datenblatt
