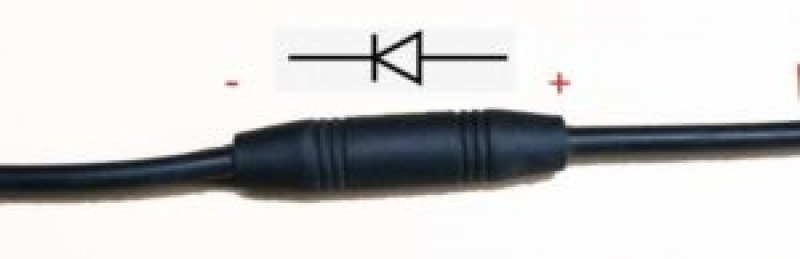

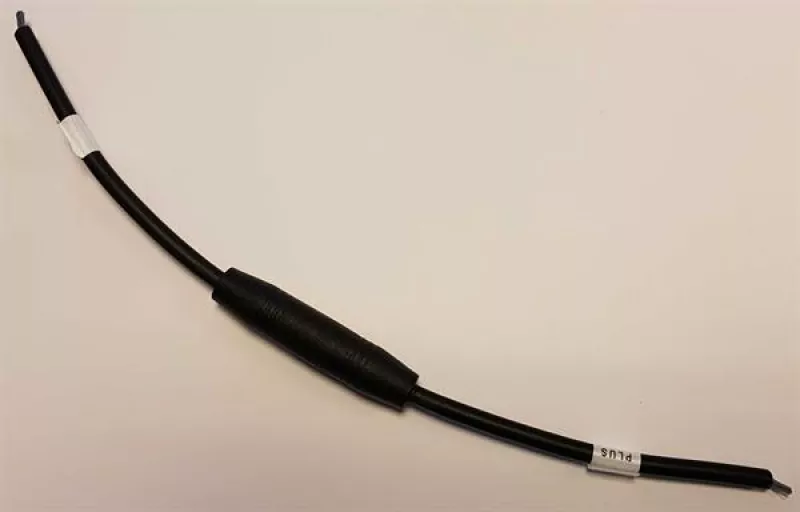

Sunbeam ByPass Diode für Flush Module wassergeschützt
SUNBEAMsystem Sonnenkollektoren können in Serie geschaltet werden.Das normale Maximum beträgt 5 Einheiten, hängt jedoch vom Maximum des MPPT-Reglers ab.Es werden Bypass-Dioden gemäß dem Bild benötigt.Bei JBox-Modellen ist eine Bypass-Diode in der Box eingebaut, bei Flush-Modellen muss diese jedoch separat für jedes Solarpanel angeschlossen werden.Um eine sichere Installation sowie die beste Leistung bei Verschattungsbedingungen zu erreichen, wird für jedes einzelne Panel eine Bypass-Diode benötigt.
Bei Bedarf könnte man die Dioden ausschließen.SUNBEAMsystem-Solarmodule sind sicherer als ältere Typen von Paneelen und können ohne By-Pass-Dioden in Serie geschaltet werden, wenn die Gesamtleistung unter 150 W gehalten wird und die Gesamtzahl der SUNBEAMsystem-Paneele nicht höher als zwei ist.Dieses Setup wird jedoch bei jeder Art von Schattierungsbedingungen nicht leistungsfähig sein und wird nicht empfohlen, wenn irgendeine Art von Schattierung auftreten könnte.
HINWEIS: Falsche Dioden können Ihre Panels beschädigen.
